G - OPTION ARBEITSSCHEINWERFER VORNE
H - OPTION RUNDUMLEUCHTE
I - OPTION ARBEITSSCHEINWERFER HINTEN
J - OPTION REGLER HEIZUNGSGEBLÄSE
Über diesen zweistufigen Schalter kann kalte bzw. warme Luft durch die Heizungsdüsen in die Kabine geblasen werden.
K - OPTION ZUSATZHEIZUNG ODER FUSSRAUMHEIZUNG
5 - SCHALTER FÜR HORN

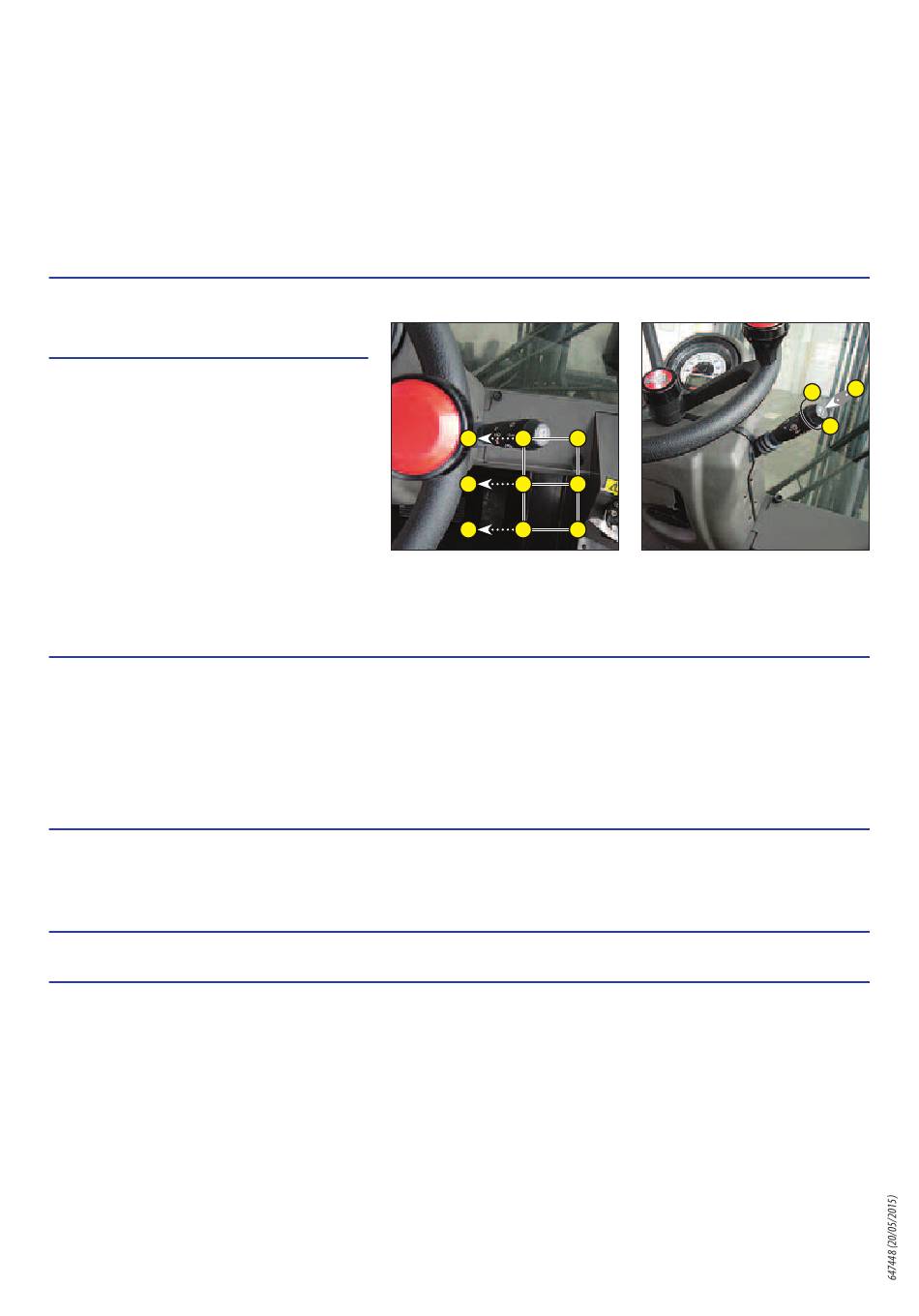

6 - SCHALTER FRONT- UND
HECKSCHEIBENWISCHER
FRONTSCHEIBENWISCHER
A - Stopp Frontscheibenwischer.
B - Frontscheibenwischer langsame Stufe.
C - Frontscheibenwischer schnelle Stufe.
D - Frontscheibenwischer Intervallschaltung.
E - Scheibenwaschanlage vorne durch
Drücken.
HECKSCHEIBENWISCHER
F - Stopp Heckscheibenwischer.
G - Heckscheibenwischer.
H - Scheibenwaschanlage hinten durch
Drücken.
7 - ZÜNDSCHLOSS
Das Zündschloss hat 5 Stellungen:
P - Zündung AUS, Parkstellung.
O - Zündung aus/Antriebsmotor aus.
I - Zündung EIN.
II - Vorglühen.
III - Antriebsmotor anlassen. Sobald der Zündschlüssel losgelassen wird, Rückkehr in Stellung I.
8 - BATTERIE-TRENNSCHALTER
Mit dem Batterie-Trennschalter kann im Falle eines Kurzschlusses oder Brandes die Batterie schnell von der elektrischen Anlage getrennt
werden.
9 - GASPEDAL
10 - PEDAL FÜR BETRIEBSBREMSE UND ANTRIEBSABSCHALTUNG
MSI20 T 4ST3B
MSI30 T 4ST3B
Das Pedal hat eine zweistufige Wirkung:
- In der ersten Stufe wirkt das Pedal auf ein Elektronikschütz, das den hydrostatischen Antrieb in die Neutralstellung bringt und damit den
Hubstapler abbremst.
- In der zweiten Stufe wirkt das Pedal auf ein Hydraulikventil, das den Druck im Bremskreis nach und nach absenkt und damit den
Hubstapler anhält.
HINWEIS: Es gibt eine OPTION „Abschaltung des Hydraulikantriebs", die den Antrieb nach und nach abschaltet
(siehe: 2 - BESCHREIBUNG: BESCHREIBUNG UND BEDIENUNG DER OPTIONEN).
MH20-4 T BUGGIE 4ST3B
Das Pedal hat eine zweistufige Wirkung:
- In der ersten Stufe wirkt das Pedal auf ein Hydraulikventil, das den hydrostatischen Antrieb nach und nach abschaltet und damit Inchen
(schwierige Ladevorgänge) bei voller Motorleistung ermöglicht.
- In der zweiten Stufe wirkt das Pedal auf ein Hydraulikventil, das den Druck im Bremskreis nach und nach absenkt und damit den
Hubstapler anhält.
MSI25 T 4ST3B
MSI35 T 4ST3B
MH25-4 T BUGGIE 4ST3B
E A D
E B B
E C C
2-30
H
G
F
