Installieren
Elektrische Installation
1.
Drehen Sie das Oberteil (1) des Sensors eine Viertelumdrehung gegen den Uhr‐
zeigersinn und ziehen Sie das Oberteil ab.
2.
Lösen Sie die Klemmmutter (2) der M12-Verschraubung und führen Sie die Mess‐
leitung (3) durch die Klemmmutter.

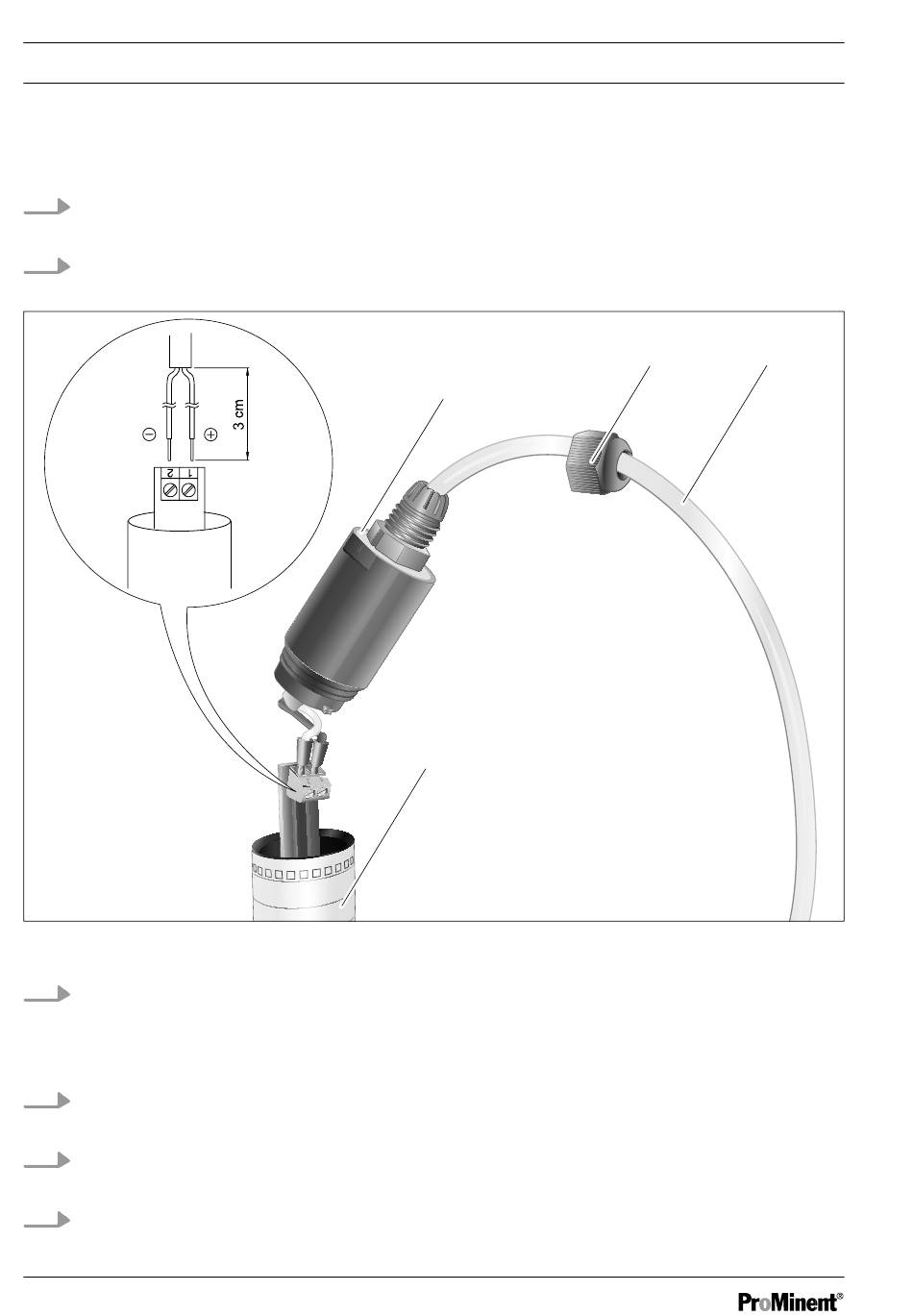

Abb. 5: 2-Leiter-Anschluss
3.
Entfernen Sie den Kabelmantel auf einer Länge von ca. 30 mm. Isolieren Sie die
Kabelenden ca. 5 mm ab, versehen Sie die Kabelenden mit Aderendhülsen
(⌀ max = 0,5 mm
1 = Plus, 2 = Minus.
4.
Schieben Sie das Oberteil des Sensors ganz auf den Sensorschaft (4) und ziehen
Sie das Oberteil des Sensors im Uhrzeigersinn bis zum Anschlag an.
5.
Schieben Sie die Messleitung so weit wie möglich in das Oberteil des Sensors, zur
Zugentlastung.
6.
Ziehen Sie die Klemmmutter (2) der M12-Verschraubung fest.
22
2
) und verbinden Sie die Kabelenden mit dem 2-Leiter-Anschluss:
1
4
2
3
A2419
