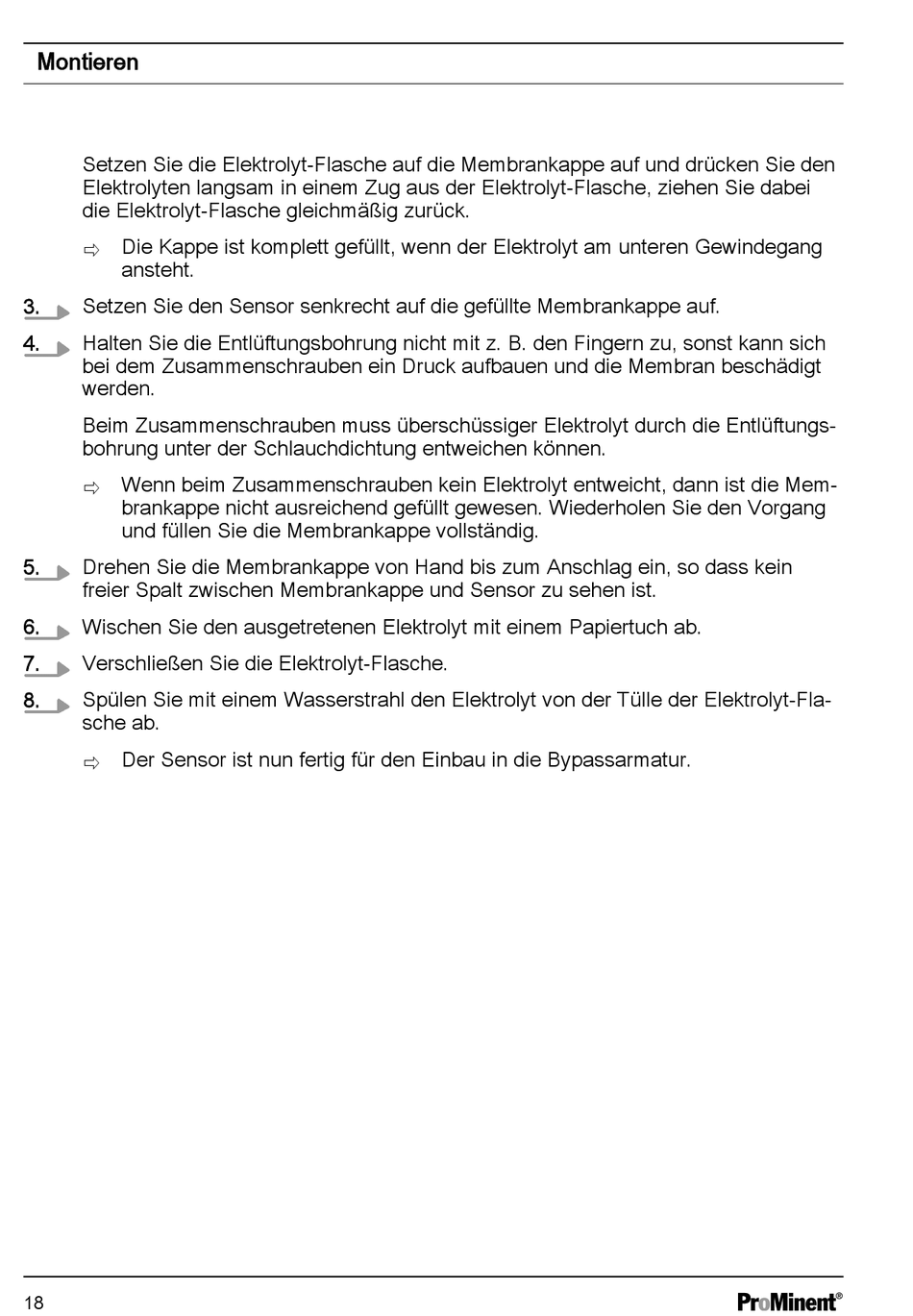

Montieren
Setzen Sie die Elektrolyt-Flasche auf die Membrankappe auf und drücken Sie den
Elektrolyten langsam in einem Zug aus der Elektrolyt-Flasche, ziehen Sie dabei
die Elektrolyt-Flasche gleichmäßig zurück.
ð Die Kappe ist komplett gefüllt, wenn der Elektrolyt am unteren Gewindegang
ansteht.
3.
Setzen Sie den Sensor senkrecht auf die gefüllte Membrankappe auf.
4.
Halten Sie die Entlüftungsbohrung nicht mit z. B. den Fingern zu, sonst kann sich
bei dem Zusammenschrauben ein Druck aufbauen und die Membran beschädigt
werden.
Beim Zusammenschrauben muss überschüssiger Elektrolyt durch die Entlüftungs‐
bohrung unter der Schlauchdichtung entweichen können.
ð Wenn beim Zusammenschrauben kein Elektrolyt entweicht, dann ist die Mem‐
brankappe nicht ausreichend gefüllt gewesen. Wiederholen Sie den Vorgang
und füllen Sie die Membrankappe vollständig.
5.
Drehen Sie die Membrankappe von Hand bis zum Anschlag ein, so dass kein
freier Spalt zwischen Membrankappe und Sensor zu sehen ist.
6.
Wischen Sie den ausgetretenen Elektrolyt mit einem Papiertuch ab.
7.
Verschließen Sie die Elektrolyt-Flasche.
8.
Spülen Sie mit einem Wasserstrahl den Elektrolyt von der Tülle der Elektrolyt-Fla‐
sche ab.
ð Der Sensor ist nun fertig für den Einbau in die Bypassarmatur.
18
