Montieren

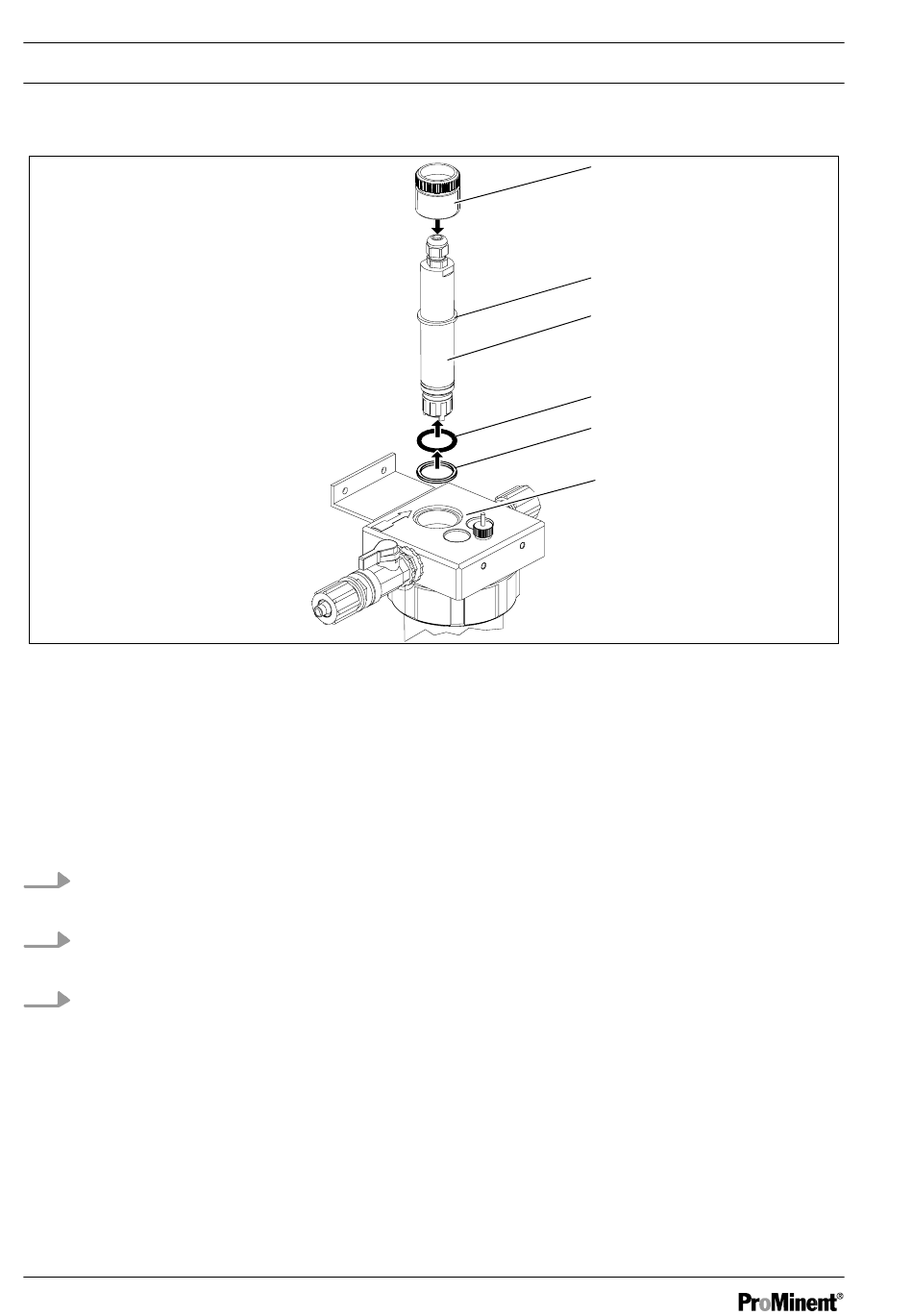

Abb. 4: Einbausituation
1
Gewindehülse
2
Klemmscheibe
3
Sensor
4
O-Ring
5
Unterlegscheibe
6
Bypassarmatur z. B. DLG
1.
Schieben Sie den im Montage-Set befindlichen O-Ring (4) und die Unterleg‐
scheibe (5) von unten über den Sensor bis zur Klemmscheibe (2).
2.
Bypassarmatur DLG III: Führen Sie den Sensor in den DLG III ein und ziehen Sie
die Gewindehülse fest.
3.
Bypassarmatur DGMa und BAMa: einbauen wie in den jeweiligen Betriebsanlei‐
tungen beschrieben.
INFO!: Die richtige Einbautiefe des Sensors ist durch die Klemmscheibe festge‐
legt. Bei einer Bypassarmatur eines anderen Herstellers beachten Sie die
Betriebsanleitung des Bypassarmatur-Herstellers.
20
1
2
3
4
5
6
A0645
