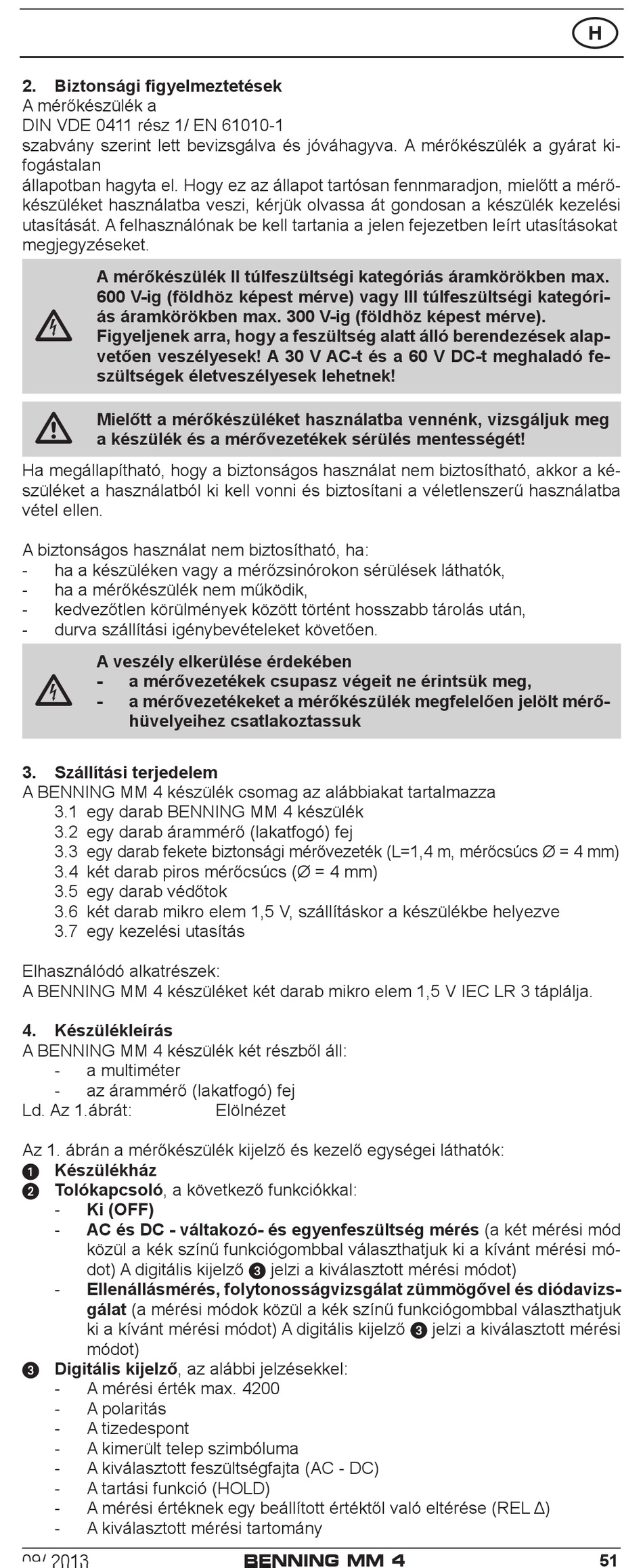

2. Biztonsági figyelmeztetések
A mérőkészülék a
DIN VDE 0411 rész 1/ EN 61010-1
szabvány szerint lett bevizsgálva és jóváhagyva. A mérőkészülék a gyárat ki-
fogástalan
állapotban hagyta el. Hogy ez az állapot tartósan fennmaradjon, mielőtt a mérő-
készüléket használatba veszi, kérjük olvassa át gondosan a készülék kezelési
utasítását. A felhasználónak be kell tartania a jelen fejezetben leírt utasításokat
megjegyzéseket.
A mérőkészülék II túlfeszültségi kategóriás áramkörökben max.
600 V­ig (földhöz képest mérve) vagy III túlfeszültségi kategóri­

ás áramkörökben max. 300 V­ig (földhöz képest mérve).
Figyeljenek arra, hogy a feszültség alatt álló berendezések alap­
vetően veszélyesek! A 30 V AC-t és a 60 V DC-t meghaladó fe­
szültségek életveszélyesek lehetnek!

Mielőtt a mérőkészüléket használatba vennénk, vizsgáljuk meg
a készülék és a mérővezetékek sérülés mentességét!
Ha megállapítható, hogy a biztonságos használat nem biztosítható, akkor a ké-
szüléket a használatból ki kell vonni és biztosítani a véletlenszerű használatba
vétel ellen.
A biztonságos használat nem biztosítható, ha:
- ha a készüléken vagy a mérőzsinórokon sérülések láthatók,
- ha a mérőkészülék nem működik,
- kedvezőtlen körülmények között történt hosszabb tárolás után,
- durva szállítási igénybevételeket követően.
A veszély elkerülése érdekében

- a mérővezetékek csupasz végeit ne érintsük meg,
- a mérővezetékeket a mérőkészülék megfelelően jelölt mérő­
hüvelyeihez csatlakoztassuk
3. Szállítási terjedelem
A BENNING MM 4 készülék csomag az alábbiakat tartalmazza
3.1 egy darab BENNING MM 4 készülék
3.2 egy darab árammérő (lakatfogó) fej
3.3 egy darab fekete biztonsági mérővezeték (L=1,4 m, mérőcsúcs Ø = 4 mm)
3.4 két darab piros mérőcsúcs (Ø = 4 mm)
3.5 egy darab védőtok
3.6 két darab mikro elem 1,5 V, szállításkor a készülékbe helyezve
3.7 egy kezelési utasítás
Elhasználódó alkatrészek:
A BENNING MM 4 készüléket két darab mikro elem 1,5 V IEC LR 3 táplálja.
4. Készülékleírás
A BENNING MM 4 készülék két részből áll:
- a multiméter
- az árammérő (lakatfogó) fej
Ld. Az 1.ábrát:
Az 1. ábrán a mérőkészülék kijelző és kezelő egységei láthatók:
1 Készülékház
2 Tolókapcsoló, a következő funkciókkal:
Ki (OFF)
-
- AC és DC ­ váltakozó­ és egyenfeszültség mérés (a két mérési mód
közül a kék színű funkciógombbal választhatjuk ki a kívánt mérési mó-
dot) A digitális kijelző 3 jelzi a kiválasztott mérési módot)
- Ellenállásmérés, folytonosságvizsgálat zümmögővel és diódavizs­
gálat (a mérési módok közül a kék színű funkciógombbal választhatjuk
ki a kívánt mérési módot) A digitális kijelző 3 jelzi a kiválasztott mérési
módot)
3 Digitális kijelző, az alábbi jelzésekkel:
- A mérési érték max. 4200
- A polaritás
- A tizedespont
- A kimerült telep szimbóluma
- A kiválasztott feszültségfajta (AC - DC)
- A tartási funkció (HOLD)
- A mérési értéknek egy beállított értéktől való eltérése (REL Δ)
- A kiválasztott mérési tartomány
