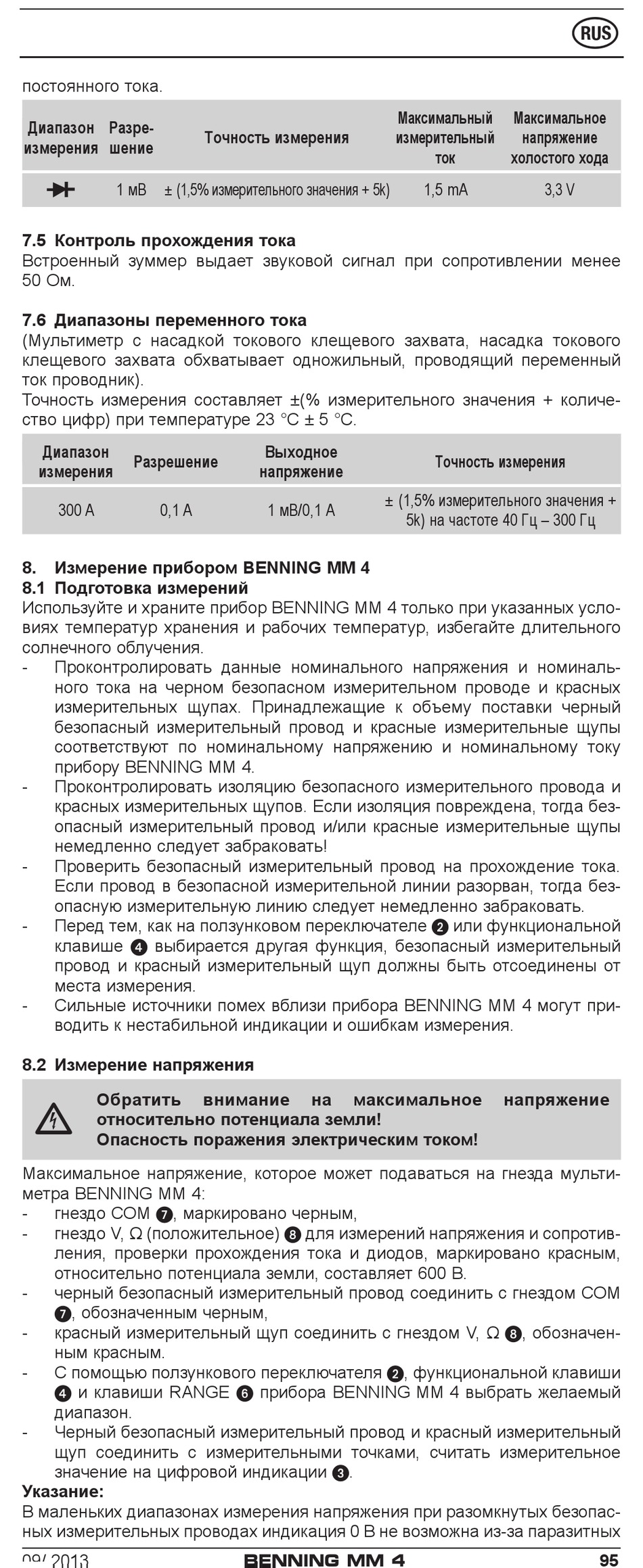

постоянного тока.
Диапазон Разре-
измерения шение
1 мВ ± (1,5% измерительного значения + 5k)
7.5 Контроль прохождения тока
Встроенный зуммер выдает звуковой сигнал при сопротивлении менее
50 Ом.
7.6 Диапазоны переменного тока
(Мультиметр с насадкой токового клещевого захвата, насадка токового
клещевого захвата обхватывает одножильный, проводящий переменный
ток проводник).
Точность измерения составляет ±(% измерительного значения + количе-
ство цифр) при температуре 23 °С ± 5 °С.
Диапазон
Разрешение
измерения
300 A
8. Измерение прибором BENNING МM 4
8.1 Подготовка измерений
Используйте и храните прибор BENNING МM 4 только при указанных усло-
виях температур хранения и рабочих температур, избегайте длительного
солнечного облучения.
- Проконтролировать данные номинального напряжения и номиналь-
ного тока на черном безопасном измерительном проводе и красных
измерительных щупах. Принадлежащие к объему поставки черный
безопасный измерительный провод и красные измерительные щупы
соответствуют по номинальному напряжению и номинальному току
прибору BENNING МM 4.
- Проконтролировать изоляцию безопасного измерительного провода и
красных измерительных щупов. Если изоляция повреждена, тогда без-
опасный измерительный провод и/или красные измерительные щупы
немедленно следует забраковать!
- Проверить безопасный измерительный провод на прохождение тока.
Если провод в безопасной измерительной линии разорван, тогда без-
опасную измерительную линию следует немедленно забраковать.
- Перед тем, как на ползунковом переключателе 2 или функциональной
клавише 4 выбирается другая функция, безопасный измерительный
провод и красный измерительный щуп должны быть отсоединены от
места измерения.
- Сильные источники помех вблизи прибора BENNING МM 4 могут при-
водить к нестабильной индикации и ошибкам измерения.
8.2 Измерение напряжения
Обратить

относительно потенциала земли!
Опасность поражения электрическим током!
Максимальное напряжение, которое может подаваться на гнезда мульти-
метра BENNING MM 4:
- гнездо СОМ 7, маркировано черным,
- гнездо V, Ω (положительное) 8 для измерений напряжения и сопротив-
ления, проверки прохождения тока и диодов, маркировано красным,
относительно потенциала земли, составляет 600 В.
- черный безопасный измерительный провод соединить с гнездом СОМ
7, обозначенным черным,
- красный измерительный щуп соединить с гнездом V, Ω 8, обозначен-
ным красным.
- С помощью ползункового переключателя 2, функциональной клавиши
4 и клавиши RANGE 6 прибора BENNING MM 4 выбрать желаемый
диапазон.
- Черный безопасный измерительный провод и красный измерительный
щуп соединить с измерительными точками, считать измерительное
значение на цифровой индикации 3.
Указание:
В маленьких диапазонах измерения напряжения при разомкнутых безопас-
ных измерительных проводах индикация 0 В не возможна из-за паразитных
09/ 2013
Точность измерения
Выходное
напряжение
0,1 A 1 мВ/0,1 А
внимание
BENNING MM 4
Максимальный
измерительный
1,5 mA
± (1,5% измерительного значения +
5k) на частоте 40 Гц – 300 Гц
на максимальное
Максимальное
напряжение
ток холостого хода
3,3 V
Точность измерения
напряжение

