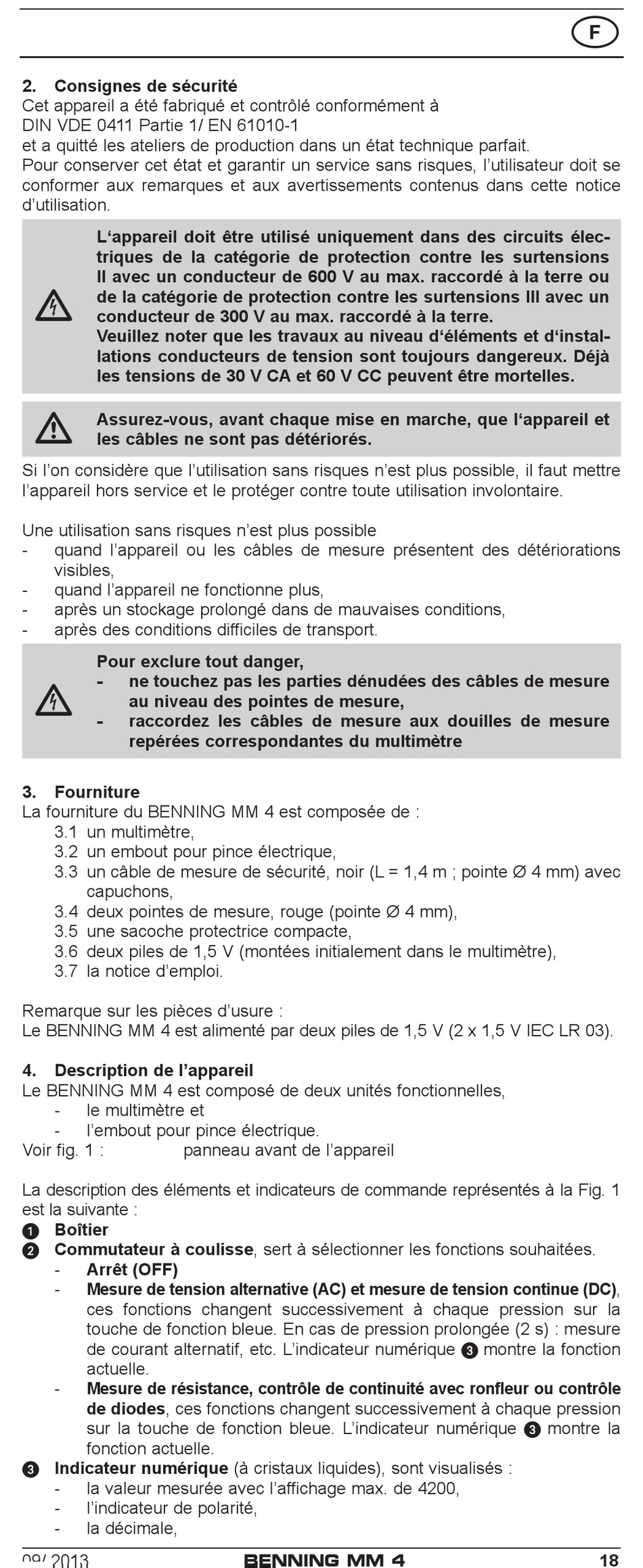

2. Consignes de sécurité
Cet appareil a été fabriqué et contrôlé conformément à
DIN VDE 0411 Partie 1/ EN 61010-1
et a quitté les ateliers de production dans un état technique parfait.
Pour conserver cet état et garantir un service sans risques, l'utilisateur doit se
conformer aux remarques et aux avertissements contenus dans cette notice
d'utilisation.
L'appareil doit être utilisé uniquement dans des circuits élec­
triques de la catégorie de protection contre les surtensions
II avec un conducteur de 600 V au max. raccordé à la terre ou

de la catégorie de protection contre les surtensions III avec un
conducteur de 300 V au max. raccordé à la terre.
Veuillez noter que les travaux au niveau d'éléments et d'instal­
lations conducteurs de tension sont toujours dangereux. Déjà
les tensions de 30 V CA et 60 V CC peuvent être mortelles.

Assurez­vous, avant chaque mise en marche, que l'appareil et
les câbles ne sont pas détériorés.
Si l'on considère que l'utilisation sans risques n'est plus possible, il faut mettre
l'appareil hors service et le protéger contre toute utilisation involontaire.
Une utilisation sans risques n'est plus possible
- quand l'appareil ou les câbles de mesure présentent des détériorations
visibles,
- quand l'appareil ne fonctionne plus,
- après un stockage prolongé dans de mauvaises conditions,
- après des conditions difficiles de transport.
Pour exclure tout danger,
­ ne touchez pas les parties dénudées des câbles de mesure

au niveau des pointes de mesure,
­ raccordez les câbles de mesure aux douilles de mesure
repérées correspondantes du multimètre
3.

Fourniture

La fourniture du BENNING MM 4 est composée de :
3.1 un multimètre,
3.2 un embout pour pince électrique,
3.3 un câble de mesure de sécurité, noir (L = 1,4 m ; pointe Ø 4 mm) avec
capuchons,
3.4 deux pointes de mesure, rouge (pointe Ø 4 mm),
3.5 une sacoche protectrice compacte,
3.6 deux piles de 1,5 V (montées initialement dans le multimètre),
3.7 la notice d'emploi.
Remarque sur les pièces d'usure :
Le BENNING MM 4 est alimenté par deux piles de 1,5 V (2 x 1,5 V IEC LR 03).
4.

Description de l'appareil

Le BENNING MM 4 est composé de deux unités fonctionnelles,
- le multimètre et
- l'embout pour pince électrique.
Voir fig. 1 :
La description des éléments et indicateurs de commande représentés à la Fig. 1
est la suivante :
1 Boîtier
2 Commutateur à coulisse, sert à sélectionner les fonctions souhaitées.
- Arrêt (OFF)
- Mesure de tension alternative (AC) et mesure de tension continue (DC),
ces fonctions changent successivement à chaque pression sur la
touche de fonction bleue. En cas de pression prolongée (2 s) : mesure
de courant alternatif, etc. L'indicateur numérique 3 montre la fonction
actuelle.
- Mesure de résistance, contrôle de continuité avec ronfleur ou contrôle
de diodes, ces fonctions changent successivement à chaque pression
sur la touche de fonction bleue. L'indicateur numérique 3 montre la
fonction actuelle.
3 Indicateur numérique (à cristaux liquides), sont visualisés :
- la valeur mesurée avec l'affichage max. de 4200,
- l'indicateur de polarité,
- la décimale,
09/ 2013
panneau avant de l'appareil
BENNING MM 4
F
18
