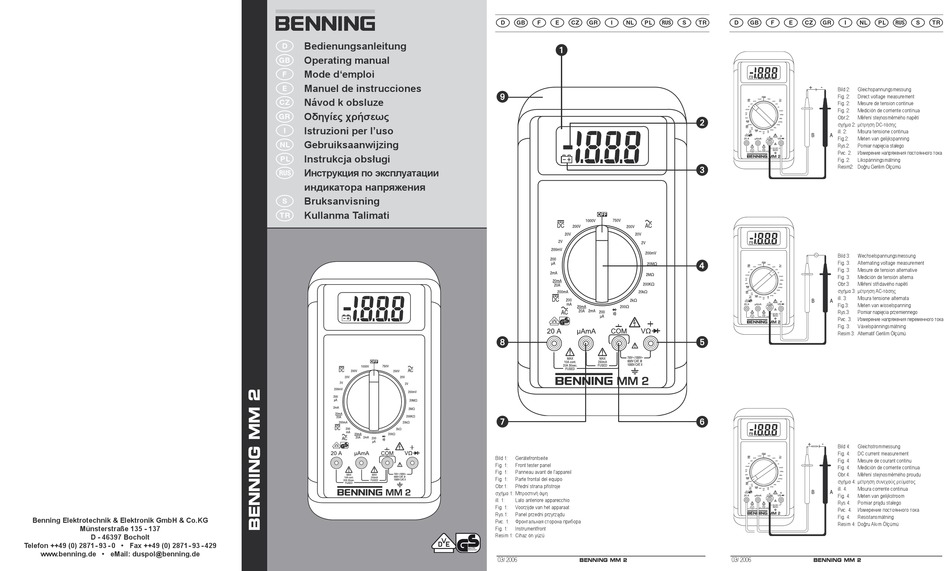

Benning MM 2 Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für MM 2:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 3
Benning Elektrotechnik & Elektronik GmbH & Co.KG
Münsterstraße 135 - 137
D - 46397 Bocholt
Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429
www.benning.de • eMail: duspol@benning.de
D
Bedienungsanleitung
Operating manual
F
Mode d'emploi
Manuel de instrucciones
E
Návod k obsluze
Οδηγίες χρήσεως
Istruzioni per l'uso
I
Gebruiksaanwijzing
Instrukcja obsługi
Инструкция по эксплуатации
индикатора напряжения
Bruksanvisning
S
Kullanma Talimati
D  F E   I    S 

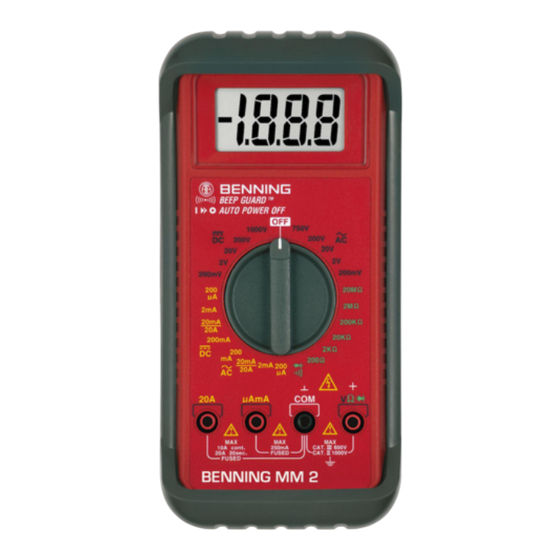

Bild 1:
Gerätefrontseite
Fig. 1:
Front tester panel
Fig. 1:
Panneau avant de l'appareil
Fig. 1:
Parte frontal del equipo
Obr.1:
Přední strana přístroje
σχήμα 1: Μπροστινή όψη
ill. 1:
Lato anteriore apparecchio
Fig. 1:
Voorzijde van het apparaat
Rys.1:
Panel przedni przyrządu
Рис. 1. Фронтальная сторона прибора
Fig. 1:
Instrumentfront
Resim 1: Cihaz ön yüzü
03/ 2006
BENNING MM 2
D  F E   I    S 
Bild 2:
Gleichspannungsmessung
Fig. 2:
Direct voltage measurement
Fig. 2:
Mesure de tension continue
Fig. 2:
Medición de corriente contínua
Obr.2:
Měření stejnosměrného napětí
σχήμα 2: μέτρηση DC-τάσης
ill. 2:
Misura tensione continua
Fig.2:
Meten van gelijkspanning
Rys.2:
Pomiar napięcia stałego
Рис. 2. Измерение напряжения постоянного тока
Fig. 2:
Likspänningsmätning
Resim2: Doğru Gerilim Ölçümü
Bild 3:
Wechselspannungsmessung
Fig. 3:
Alternating voltage measurement
Fig. 3:
Mesure de tension alternative
Fig. 3:
Medición de tensión alterna
Obr.3:
Měření střídavého napětí
σχήμα 3: μέτρηση AC-τάσης
ill. 3:
Misura tensione alternata
Fig.3:
Meten van wisselspanning
Rys.3:
Pomiar napięcia przemiennego
Рис. 3. Измерение напряжения переменного тока
Fig. 3:
Växelspänningsmätning
Resim 3: Alternatif Gerilim Ölçümü
Bild 4:
Gleichstrommessung
Fig. 4:
DC current measurement
Fig. 4:
Mesure de courant continu
Fig. 4:
Medición de corriente contínua
Obr.4:
Měření stejnosměrného proudu
σχήμα 4: μέτρηση συνεχούς ρεύματος
ill. 4:
Misura corrente continua
Fig. 4:
Meten van gelijkstroom
Rys.4:
Pomiar prądu stałego
Рис. 4. Измерение постоянного тока
Fig. 4:
Resistansmätning
Resim 4: Doğru Akım Ölçümü
03/ 2006
BENNING MM 2
