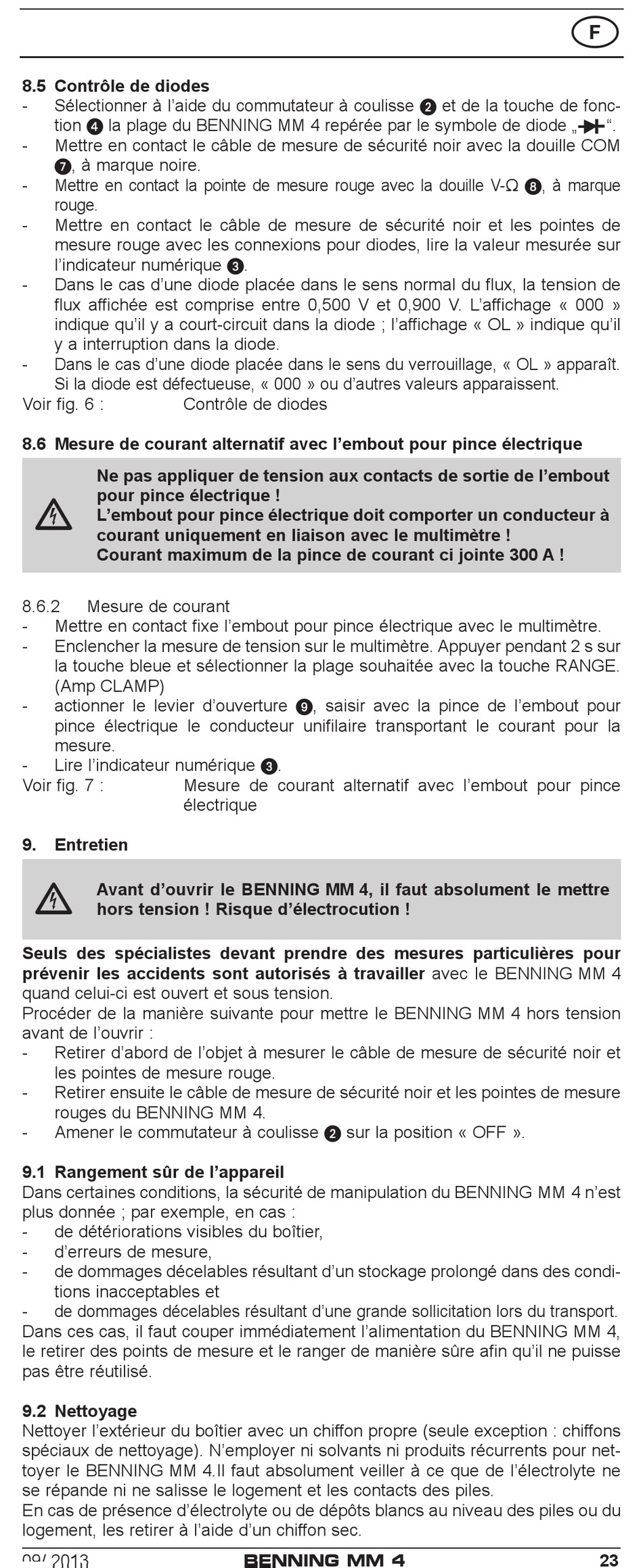

8.5 Contrôle de diodes
- Sélectionner à l'aide du commutateur à coulisse 2 et de la touche de fonc-
tion 4 la plage du BENNING MM 4 repérée par le symbole de diode „
- Mettre en contact le câble de mesure de sécurité noir avec la douille COM
7, à marque noire.
- Mettre en contact la pointe de mesure rouge avec la douille V-Ω 8, à marque
rouge.
- Mettre en contact le câble de mesure de sécurité noir et les pointes de
mesure rouge avec les connexions pour diodes, lire la valeur mesurée sur
l'indicateur numérique 3.
- Dans le cas d'une diode placée dans le sens normal du flux, la tension de
flux affichée est comprise entre 0,500 V et 0,900 V. L'affichage « 000 »
indique qu'il y a court-circuit dans la diode ; l'affichage « OL » indique qu'il
y a interruption dans la diode.
- Dans le cas d'une diode placée dans le sens du verrouillage, « OL » apparaît.
Si la diode est défectueuse, « 000 » ou d'autres valeurs apparaissent.
Voir fig. 6 :
8.6 Mesure de courant alternatif avec l'embout pour pince électrique
Ne pas appliquer de tension aux contacts de sortie de l'embout
pour pince électrique !

L'embout pour pince électrique doit comporter un conducteur à
courant uniquement en liaison avec le multimètre !
Courant maximum de la pince de courant ci jointe 300 A !
8.6.2

Mesure de courant

- Mettre en contact fixe l'embout pour pince électrique avec le multimètre.
- Enclencher la mesure de tension sur le multimètre. Appuyer pendant 2 s sur
la touche bleue et sélectionner la plage souhaitée avec la touche RANGE.
(Amp CLAMP)
- actionner le levier d'ouverture 9, saisir avec la pince de l'embout pour
pince électrique le conducteur unifilaire transportant le courant pour la
mesure.
- Lire l'indicateur numérique 3.
Voir fig. 7 :
9.

Entretien


Avant d'ouvrir le BENNING MM 4, il faut absolument le mettre
hors tension ! Risque d'électrocution !
Seuls des spécialistes devant prendre des mesures particulières pour
prévenir les accidents sont autorisés à travailler avec le BENNING MM 4
quand celui-ci est ouvert et sous tension.
Procéder de la manière suivante pour mettre le BENNING MM 4 hors tension
avant de l'ouvrir :
- Retirer d'abord de l'objet à mesurer le câble de mesure de sécurité noir et
les pointes de mesure rouge.
- Retirer ensuite le câble de mesure de sécurité noir et les pointes de mesure
rouges du BENNING MM 4.
- Amener le commutateur à coulisse 2 sur la position « OFF ».
9.1 Rangement sûr de l'appareil
Dans certaines conditions, la sécurité de manipulation du BENNING MM 4 n'est
plus donnée ; par exemple, en cas :
- de détériorations visibles du boîtier,
- d'erreurs de mesure,
- de dommages décelables résultant d'un stockage prolongé dans des condi-
tions inacceptables et
- de dommages décelables résultant d'une grande sollicitation lors du transport.
Dans ces cas, il faut couper immédiatement l'alimentation du BENNING MM 4,
le retirer des points de mesure et le ranger de manière sûre afin qu'il ne puisse
pas être réutilisé.
9.2 Nettoyage
Nettoyer l'extérieur du boîtier avec un chiffon propre (seule exception : chiffons
spéciaux de nettoyage). N'employer ni solvants ni produits récurrents pour net-
toyer le BENNING MM 4.Il faut absolument veiller à ce que de l'électrolyte ne
se répande ni ne salisse le logement et les contacts des piles.
En cas de présence d'électrolyte ou de dépôts blancs au niveau des piles ou du
logement, les retirer à l'aide d'un chiffon sec.
