ELEKTRISCHER ANSCHLUSS
MONTAGEVORBEREITUNG
4.4 4.2 Elektroanschluss 12 V DC (Gleichstrom)

Anschlussklemme Betriebsspannung

Klemmenbelegung
5
4

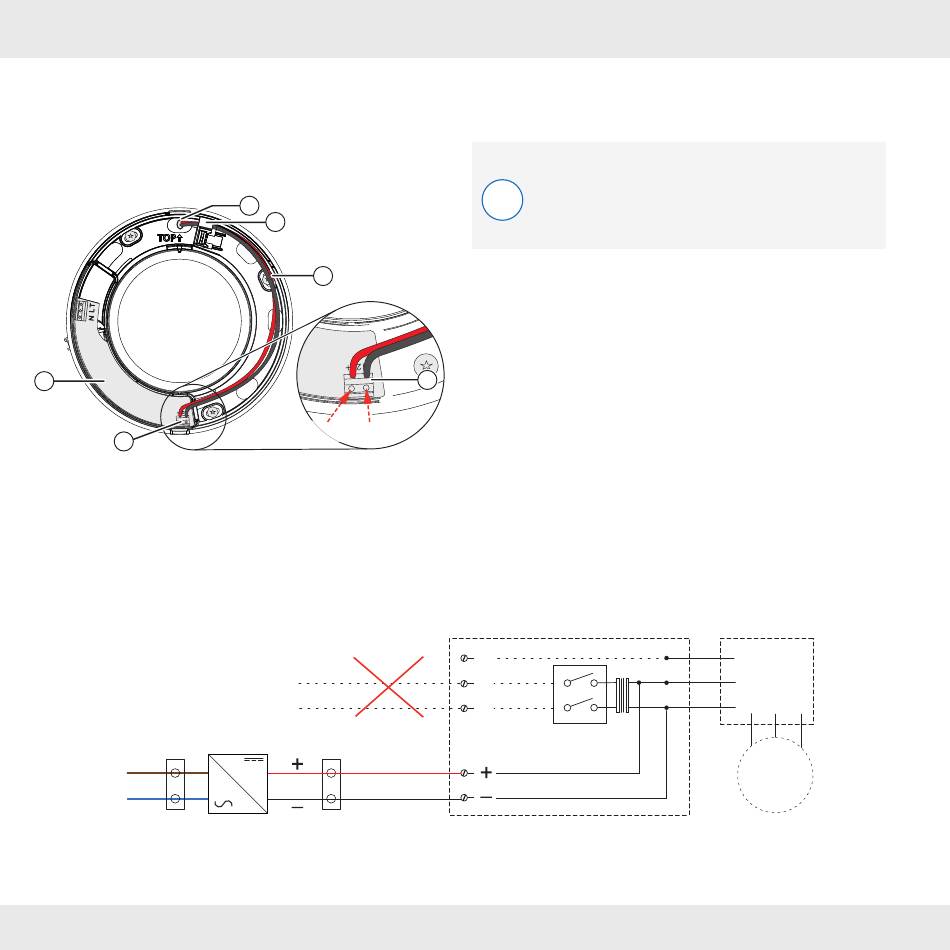

Abbildung 8: Platine – Anschlussklemme 12 V DC
1 Kabeleingang Anschlusskabel
2 Kabeldurchführung Anschlusskabel
3 Anschlusskabel, 12 V DC, 2-adrig
4 Anschlussklemme Anschlusskabel
5 Platine
Anschlusspläne 12 V-Anschluss
L
AC 230 V
N
Abbildung 9: Anschlussplan UP-Netzteil NT16 und Abluftventilator Pulsar Basic 12 V DC (sensorgesteuert)
12
1
2
3
+ 12 V GND (– )
AC 230 V
DC
DC 12 V
AC
Der am Abluftventilator Pulsar Basic integrierte
i
Schalter S1 hat beim Anschluss von 12 V DC
keine Funktion.
Funktion: Sensorgesteuert, mit Dauerlüftung
• Kontinuierliche Lüftung mit einem Luftvolumenstrom von
30 m³/h.
4
• Erhöhen der Ventilatorleistung bei erhöhter Luftfeuchtig-
keit (110 m³/h, kein Nachlauf) oder unter Einwirkung von
Lichtveränderungen (60 m³/h, Nachlauf).
• Anschluss siehe Abbildung 9.
T
L
N
S1
