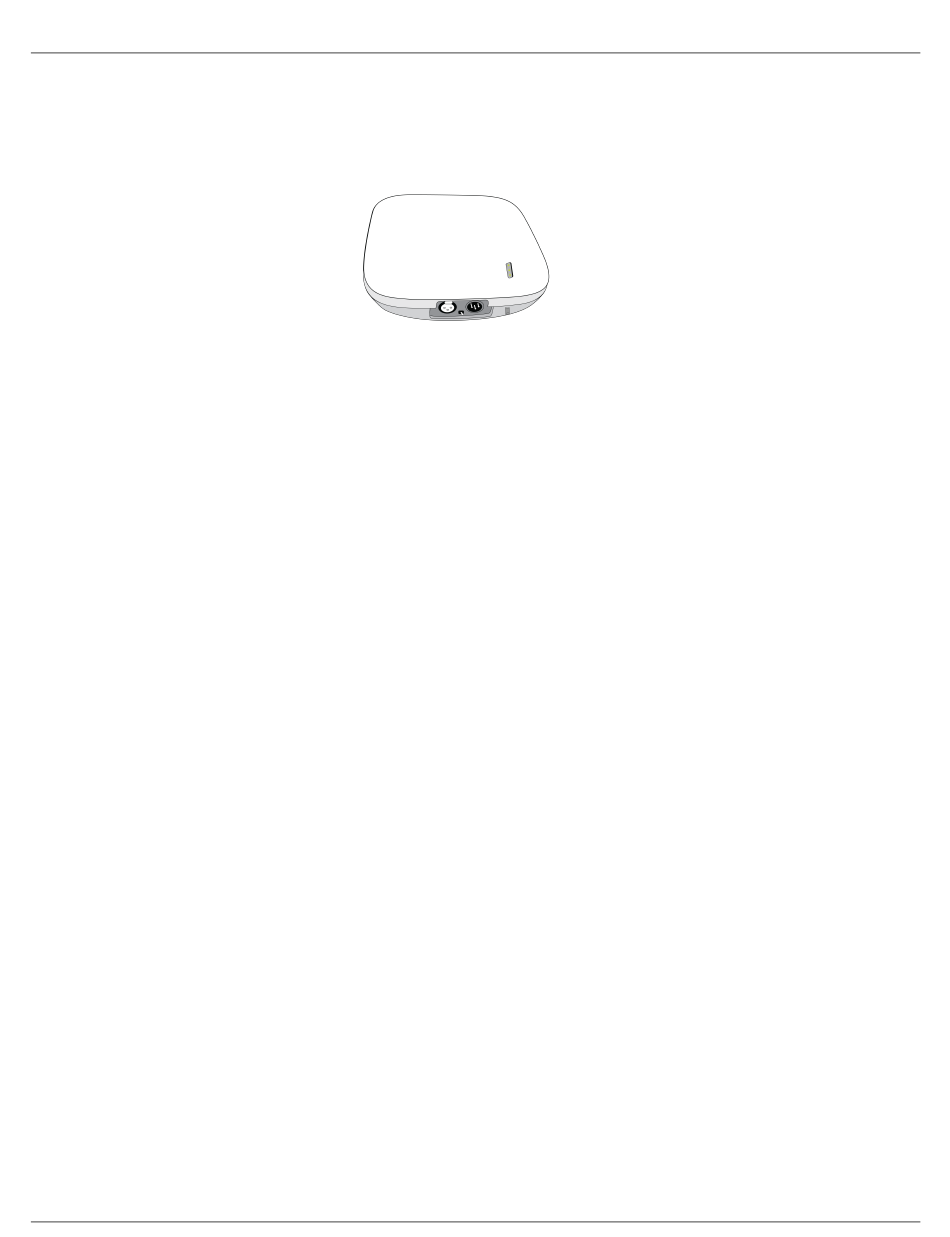

Externe Abdeckung zur Lackierung

Der Access Point verfügt über eine externe Abdeckung, die lackiert werden kann, um dem Dekor der Einrichtung zu entspre­
chen. Nach Abschluss des Lackiervorgangs die Frontplatte des Geräts einrasten.

Montageoptionen

Wand oder Decke:
1. Die Montageklammer als Vorlage zur Markierung und Bohrung der Vorbohrungen verwenden.
2. Die Montageklammer mit einer 4-mm-Schraube (Nr. 8) befestigen (Schraube nicht im Lieferumfang enthalten).
3. Das Ethernet-Kabel entlang des Kabelführungswegs an den Access Point anschließen und den Access Point in der
Halterung befestigen.
Schaltkasten:
1. Das Ethernet-Kabel durch den Schaltkasten ziehen.
2. Die Klammer am Schaltkasten mit Nr. 6­32 Schrauben (3,5/16 mm) befestigen (nicht im Lieferumfang enthalten).
3. Das Ethernet-Kabel entlang des Kabelführungswegs an den Access Point anschließen und den Access Point in der
Halterung befestigen.
Trockenbau:
1. Die Montageklammer als Vorlage zur Markierung und Bohrung der Vorbohrungen verwenden.
2. Die Trockenbauanker installieren.
3. Die Klammer mit 4-mm-Schrauben (Nr. 8) an der Trockenbauwand befestigen (nicht im Lieferumfang enthalten).
4. Das Ethernet-Kabel entlang des Kabelführungswegs an den Access Point anschließen und den Access Point in der
Halterung befestigen.
Holzverkleidung:
1. Die Montageklammer als Vorlage zur Markierung und Bohrung der 2-mm-Bohrlöcher verwenden.
2. Die Klammer mit 4-mm-Schrauben (Nr. 8) an der Wand befestigen (nicht im Lieferumfang enthalten).
3. Das Ethernet-Kabel entlang des Kabelführungswegs an den Access Point anschließen und den Access Point in der
Halterung befestigen.
Deckenplatte:
Wichtig: Große Unterlegscheiben oder eine große Metallplatte auf der Rückseite der Deckenplatte anbringen, um das Gewicht
des Access Point zu tragen.
1. Die Montageklammer als Vorlage zur Markierung und Bohrung der Vorbohrungen für die Schrauben und den Kabelein­
gang verwenden.
2. Die Klammer mit 3,5-mm-Schrauben (Nr. 6) an der Decke befestigen (nicht im Lieferumfang enthalten).
3. Das Kabel durch das Loch führen und am Access Point anschließen; den Access Point in der Halterung befestigen.
Stativ:
