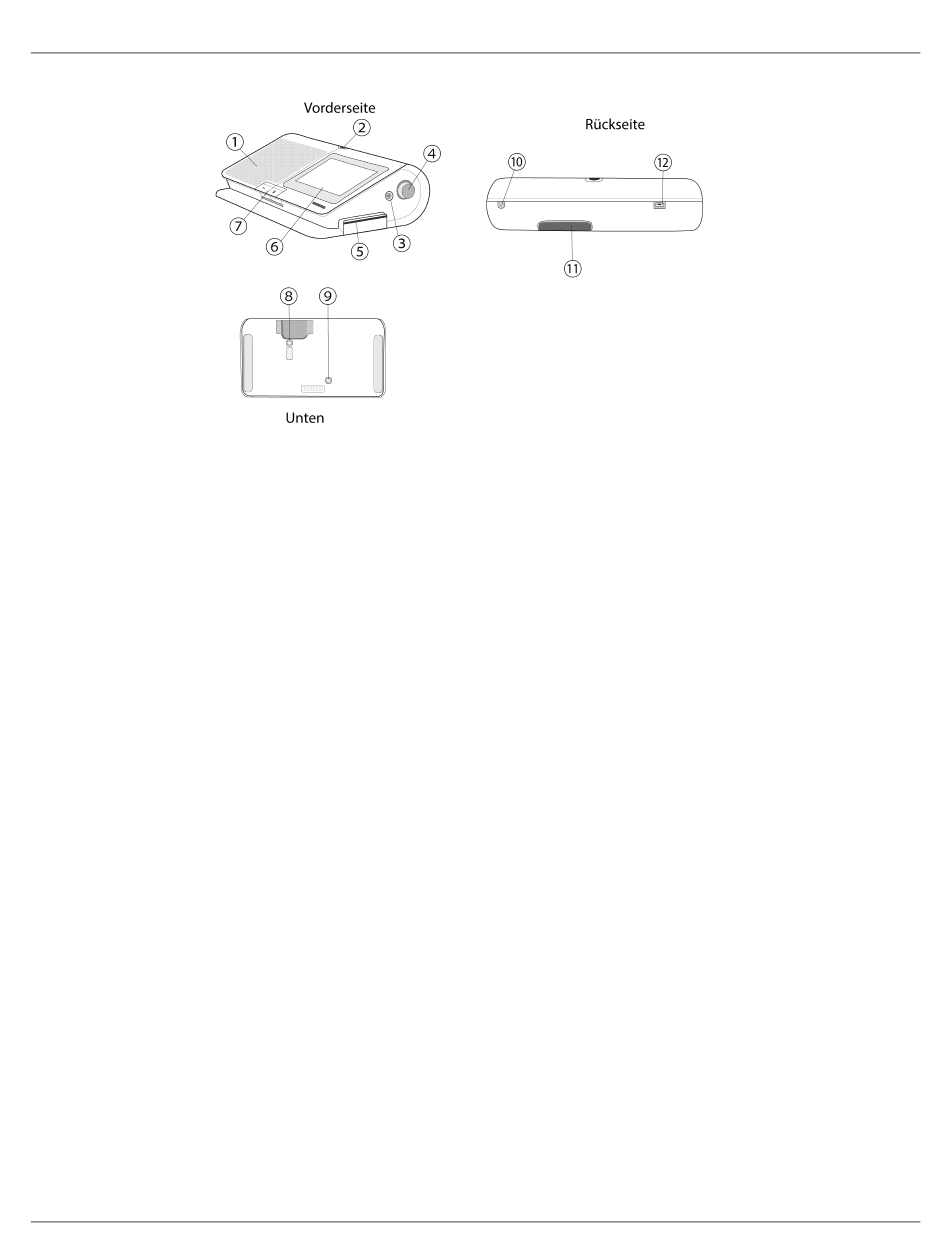

① Lautsprecher
Sorgt für ein klares Audiosignal des Floor Mix.
② Mikrofonstecker
Verriegelbarer 10-poliger Mikrofonstecker für MXC-Schwanenhalsmikrofone.
③ Kopfhörerausgang
Zwei TRRS 3,5 mmAnschlüsse auf jeder Seite des Geräts ermöglichen es den Teilnehmern, über Kopfhörer einen Dol
metschkanal oder den Saalton zu hören.
④ Lautstärkeregler
Zwei Regler auf jeder Seite erhöhen und verringern die Lautstärke der Audiowiedergabe für Kopfhörer.
⑤ NFC-Kartensteckplatz
Eine NFC-Karte für die Teilnehmeridentifikation einsetzen.
⑥ Touchscreen
Menüoptionen auf dem Display anzeigen und auswählen.
⑦ Mikrofontasten
Drücken, um das Mikrofon zu steuern. Die Tasten sind anpassbar und funktionieren je nach Teilnehmerrolle und Veranstal
tungskonfiguration unterschiedlich. Weitere Informationen sind unter Verwenden der Sprechstellen zu finden.
⑧ An/Aus-Taste
Zum Ein- oder Ausschalten der Einheit drücken und gedrückt halten. Die Tasten-LEDs auf der Vorderseite des Geräts
leuchten rot, wenn das Gerät eingeschaltet ist.
⑨ Taste für Akkuzustand
Die Taste drücken, um den verbleibenden Ladestand des Akkus im Gerät zu überprüfen.
