Gefahr

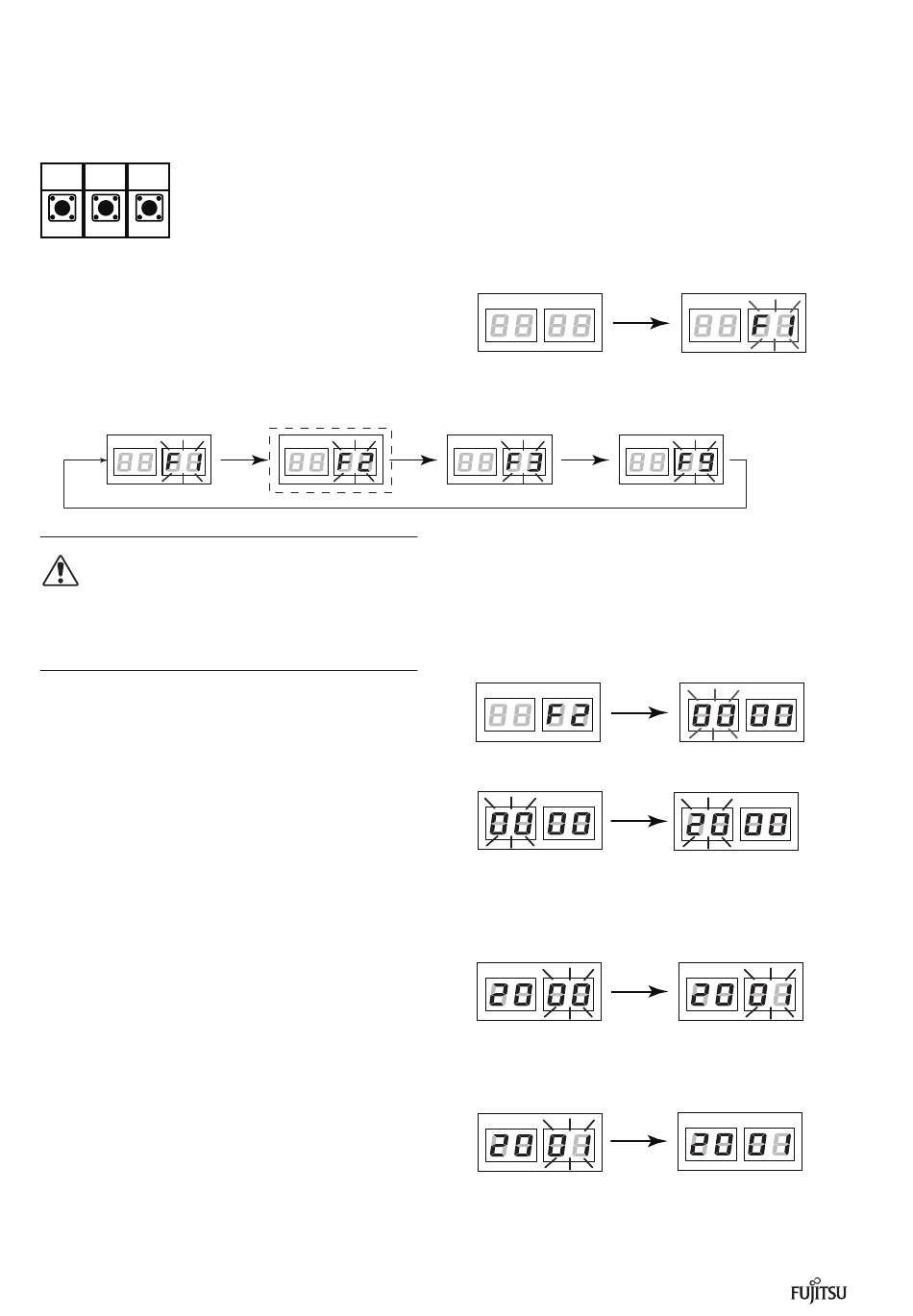

23.3.3.3 Funktionseinstellung
MODE
SELECT
ENTER
/EXIT
SW107
SW108
SW109
1. Nachdem sichergestellt wurde, dass kein Fehler
Warnung
anliegt, drücken Sie einmal die Taste SW 107
(Mode/Exit).
2. Drücken Sie die Taste SW 108 (Select) bis auf dem
Display LED 104 „F2" aufleuchtet. Die Anzeige
wechselt durch erneutes Drücken der Taste SW 108
(Select).
(Überwachungsmodus)
Hinweis
LED105
LED104
Achtung
Die Ebene „F2" wird ausschließlich für Inbetriebnah-
mearbeiten verwendet und darf während des Nor-
malbetriebes nicht geändert werden.
3. Sobald „F2" auf dem Display angezeigt wird,
drücken Sie die Taste SW 109 (Enter).
Die blinkende Anzeige „F2" des Display LED 104
wechselt auf eine leuchtende Nummern-Anzeige
und auf dem Display LED 105 blinkt eine Ziffer.
4. Durch Drücken der Taste SW 108 (Select) wählen
Sie mit Hilfe der Funktionstabelle (3.4.4 F2
- Funktionseinstellungsmodus) die Funktionsnum-
mer aus, die Sie ändern möchten. Die ausgewählte
Funktionsnummer wird auf dem Display LED 105
angezeigt.
Nach Auswahl der Funktionsnummer drücken Sie
die Taste SW 109 (Enter). Dadurch wird die
Funktionsauswahl bestätigt. Die blinkende Funkti-
onsnummer auf dem Display LED 105 beginnt zu
leuchten. Die leuchtende Anzeige der LED 104
wechselt auf eine blinkende Anzeige.
5. Wählen Sie mit Hilfe der Funktionstabelle (3.4.4 F2
- Funktionseinstellungsmodus) durch Drücken der
Taste SW 108 (Select) den Nummerncode auf dem
Display LED 104 aus, den Sie einstellen möchten.
Beispiel: Nummerncode der Not-Aus-Funktion.
Um die Auswahl zu bestätigen, drücken Sie die
Taste SW 109 (Enter).
Das blinkende Display LED 104 beginnt zu leuch-
ten. Die Funktionseinstellung ist beendet.
6. Um die Nummerncodeeinstellung zu verlassen,
drücken Sie die Taste SW 109 (Enter).
Um weitere Einstellungen vorzunehmen, wiederho-
94
(Einstellungsmodus)
(Funktionsmodus)
LED105
LED104
len Sie Schritt 5.
LED105
LED104
LED105
LED104
LED105
LED105
LED104
LED105
LED104
LED105
LED104
LED105
LED104
LED105
LED104
(Fehlerspeicher)
LED104
LED105
LED104
LED105
LED104
LED105
LED104
LED105
LED104
