14. Aufstellungshinweise

Hinweis
Achtung
Bei der Installation der Außeneinheiten sind folgende
Punkte zu beachten:
• Um Ausfälle durch Luftkurzschluss, Leistungsman-
gel und Hochdruckstörungen zu vermeiden,
verfahren Sie wie in der Zeichnung um für ausrei-
chenden Platz zu sorgen.
• Aufstellung der Einheiten muss in Abhängigkeit von
Aufstellbereich, Servicebereich, möglicher Durch-
gang, etc. ausgewählt werden.
• Platzieren Sie keine Hindernisse im Luftausblas. Falls
Hindernisse im Luftausblas sind, installieren Sie einen
Lüftungskanal.

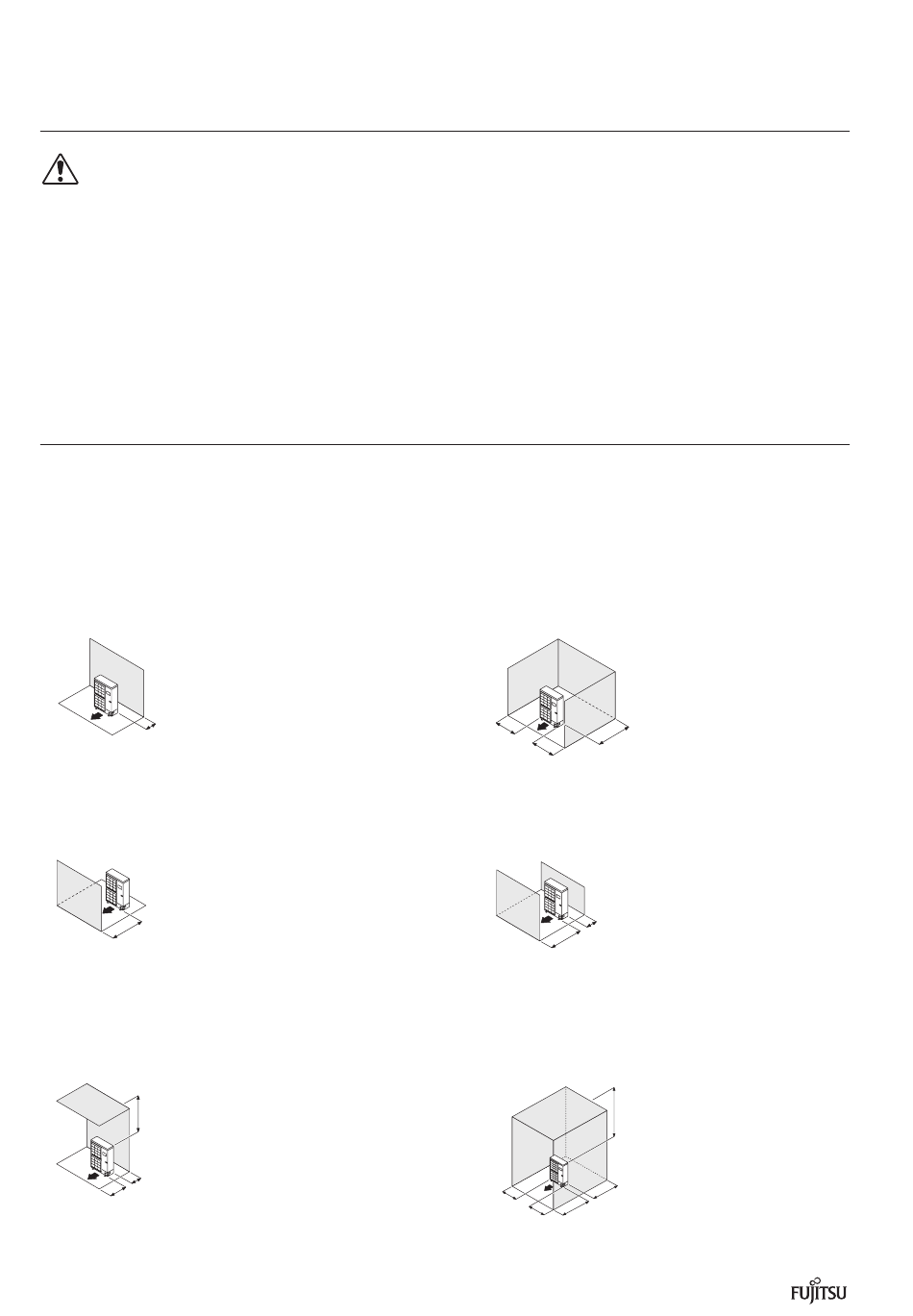

14.1 Einzelaufstellung

Ohne Hindernisse oberhalb
Hindernisse nur rückseitig
150 oder mehr
Hindernisse nur an Vorderseite
150 oder mehr
150 oder mehr
1.000 oder mehr
1.000 oder mehr
1.000 oder mehr
Wenn oberhalb Hindernisse sind
1.000 oder mehr
Hindernisse rückseitig und oberhalb
1.000 oder mehr
300 oder mehr
Max. 500
1.000 oder mehr
300 oder mehr
250
Max. 500
oder mehr
300 oder mehr
Max. 500
24
150 oder mehr
200
oder mehr 300 oder mehr
200
oder mehr
hinten
200
oder mehr 300 oder mehr
200
oder mehr
200
hinten
oder mehr 300 oder mehr
150 oder mehr
200
oder mehr
1.000 oder mehr
hinten
150 oder mehr
1.000 oder mehr
150 oder mehr
1.500 oder mehr
1.000 oder mehr
1.500 oder mehr
Max. 500
500 oder mehr
250
oder mehr
Max. 500
1.500 oder mehr
250
oder mehr
Max. 500
500 oder mehr
Max. 500
250
oder mehr
500 oder mehr
250
Max. 500
oder mehr
Max. 500
250
oder mehr
• Falls sich vor der Außeneinheit eine Wand befindet, ist
ein Mindestabstand für Wartungszwecke vorzusehen.
• Falls sich links der Außeneinheit eine Wand befindet,
ist ein Mindestabstand für Wartungszwecke vorzuse-
hen.
• Bei Installation ist auch an ausreichenden Platzbe-
darf für die Kältemittelleitungen zu denken.
Hindernisse rückseitig und seitlich
200
oder mehr
200
oder mehr
1.500
oder mehr
150 oder mehr
hinten
Hindernisse an Vorder- und Rückseite
200
oder mehr
200
oder mehr
hinten
150 oder mehr
1.000 oder mehr
200
oder mehr
1.000 oder mehr
200
oder mehr
hinten
1.000 oder mehr
1.000 oder mehr
1.000 oder mehr
1.000 oder mehr
Hindernisse bis auf Vorderseite
1.000 oder mehr
300 oder mehr
250
oder mehr
250
oder mehr
1.000 oder mehr
300 oder mehr
250
oder mehr
250
oder mehr
300 oder mehr
250
oder mehr
250
oder mehr
1.500
oder mehr
1.500
oder mehr
1.500
oder mehr
500 oder mehr
Max. 300
1.500
oder mehr
1.500
oder mehr
500 oder mehr
300 oder mehr
Max. 300
500 oder mehr
300 oder mehr Max. 300
150 oder mehr
2000 oder mehr
600 oder mehr
150 oder mehr
1.000 oder mehr
300 oder mehr
150 oder mehr
2000 oder mehr
600 oder mehr
150 oder mehr
1.000 oder mehr
150 oder mehr
1.000 oder mehr
2000 oder mehr
600 oder mehr
500 oder mehr
1.000 oder mehr
1.500 oder mehr
150 oder mehr 3.000 oder mehr
600 oder mehr
1.500 oder mehr
500 oder mehr
1.500 oder mehr
3.000 oder mehr
600 oder mehr
500 oder mehr
1.500 oder mehr
500 oder mehr
Max. 500
3.000 oder mehr
1.500 oder mehr
600 oder mehr
1.500 oder mehr
500 oder mehr
Max. 500
500 oder mehr
Max. 500
1.500
oder mehr
1.500
oder mehr
1.500
oder mehr
2000
600 oder me
1.000 oder mehr
200
600 oder m
1.000 oder meh
1
2000 od
600 oder meh
3.00
1.000 oder mehr
600 oder
1.500 oder m
3.
600 ode
1.500 oder
3.000
600 oder m
1.500 oder meh
Einheit: mm
