4. Information zu VRF-Systemen
VRF-Systeme können nicht nur kühlen, sondern bieten
sich in vielen Fällen auch an um als monovalente
Luft- Luft-Wärmepumpe zum Heizen eingesetzt zu
werden.
Über viele Jahre wurden bereits zahlreiche Projekte
ohne zusätzliches Öl- oder Gasheizsystem erfolgreich
eingesetzt. Auch in Bezug auf EnEV und WärmeG
sind VRF-Systeme eine gute Lösung.
Invertertechnologie
Eine stufenlose Leistungsregelung und variabler
Kältemittelmassenstrom durch invertergeregelte
Verdichter sind Kernmerkmale eines modernen
VRF-Systems. Damit ist eine bessere Leistungsanpas-
sung an die jeweils geforderte Kühlleistung möglich.
Die Anlaufströme sinken extrem im Vergleich zu EIN/
AUS-Kompressoren und die Systemeffizienz wird
erheblich gesteigert. Die Einspritzventile sind in den
Inneneinheiten integriert.
2-Leiter-System:
Es werden eine Sauggas- und eine Flüssigkeitsleitung
verlegt. In dieser Variante kann man entweder kühlen
oder heizen (nicht beides gleichzeitig). Befindet sich
die Anlage im Kühlmodus und man möchte heizen,
muss diese erst komplett ausgeschaltet werden. Eine
Umschaltung während des Betriebes ist nicht
möglich.
3-Leiter-System:
Zusätzlich zur Sauggas- und Flüssigkeitsleitung wird
eine dritte Leitung verlegt. Hierdurch ist es möglich,
gleichzeitig zu heizen und zu kühlen. Die jeweilige
Verteilung der Wärme/Kälte wird über die Verteilerbo-
xen realisiert.
Außeneinheit
Wärmetauscher
4-Wege-Ventil
Kompressor
Kühlen
Kühlen
Heizen
EEV
Wärmetauscher
Inneneinheit

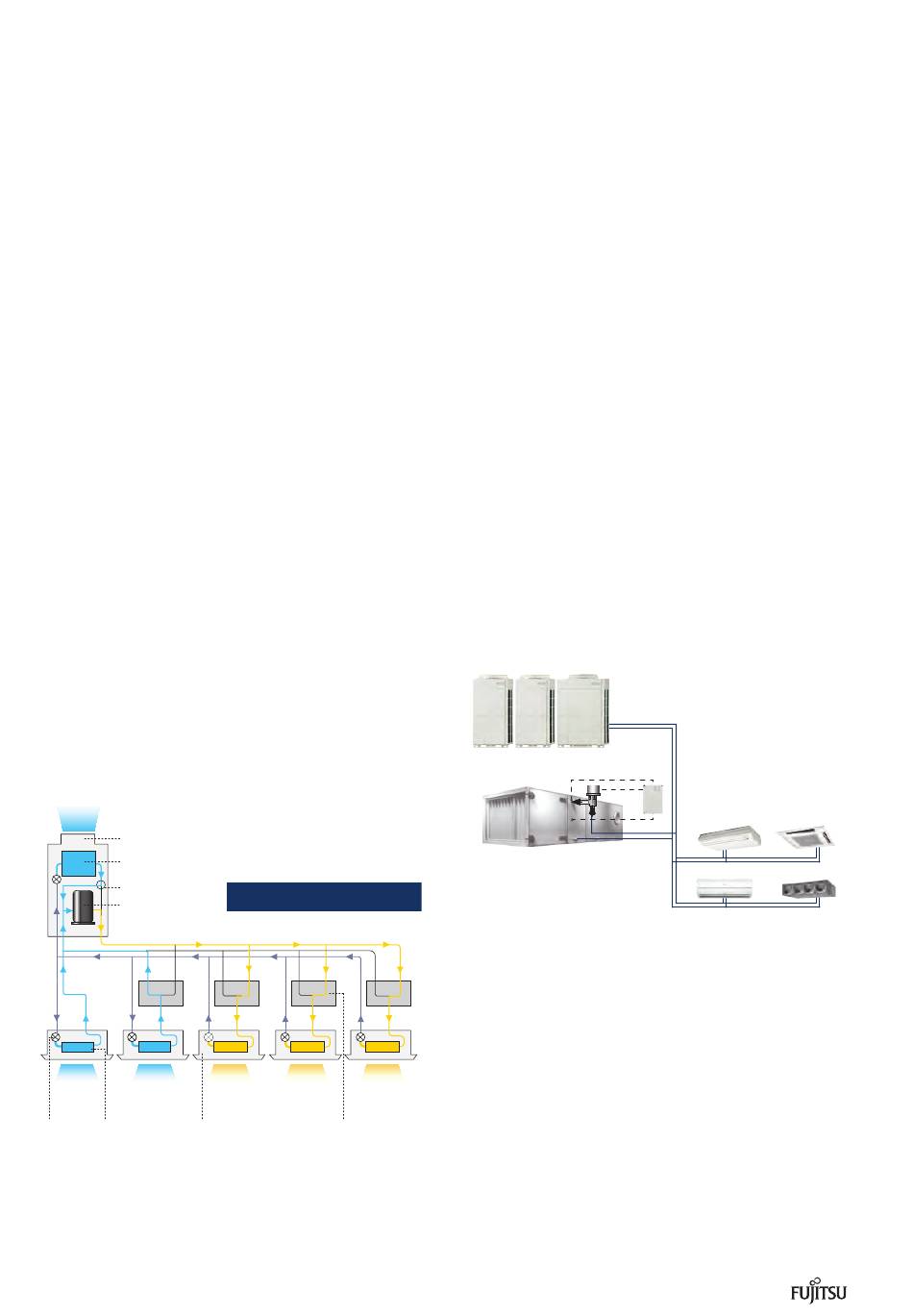

Abb.: Wärmerückgewinnung mit 3-Leiter-System
10
gleichzeitig Kühlen und Heizen!
Heizen
Heizen
Verteilereinheit
Herstellervorgaben beachten
VRF-Systeme sind sehr spezielle, optimierte Verbund-
anlagen. Allgemeine Rohrberechnungen, Ölhebebö-
gen usw. dürfen nicht angewendet werden.
Halten Sie sich an die maximalen Leitungslängen,
Höhendifferenzen und Durchmesser, die in diesem
Handbuch bzw. der Planungssoftware angegeben
sind.
Die Verteilung des Kältemittels erfolgt über Y-Vertei-
ler. Wir verwenden keine T-Stücke, da sich in den
Rohrleitungen ein Flüssigkeits-Gas-Gemisch befindet.
T-Stücke würden eine gleichmäßige Aufteilung des
Kältemittels verhindern und die Effizienz des Gesamt-
systems erheblich reduzieren.
Bitte Leistungskorrekturen je Systemauslastung und
Leitungslängen nicht vergessen!
System mit DX-Kit für externe Wärmetauscher
z. B. im Luftkanal:
Direkt an ein Lüftungsgerät mit Wärmetauscher als
Direktverdampfer oder Verflüssiger kann die Auße-
neinheit über das DX-Kit (Elektrobox und E-Ventil)
angeschlossen werden.
Leistungen bis 25 kW sind mit einem Kit möglich, bei
großen Leistungen werden in sich verzahnte Wärme-
tauscher mit mehreren Kreisen verwendet. Eine
verbesserte Leistungsregelung im Teillastbereich
bietet ein Kaskadenmodul.
VRF Außeneinheiten
Bestehende Lüftungsanlage (Fremdfabrikat)
Abb.: Schema VRF-Lüftungsanlage
Eine Kombination mit Wassermodulen zur Erzeugung
von Kalt- oder Warmwasser für Fancoils, Fußbodenhei-
zungen, Kühldecken oder anderem sind natürlich auch
möglich.
