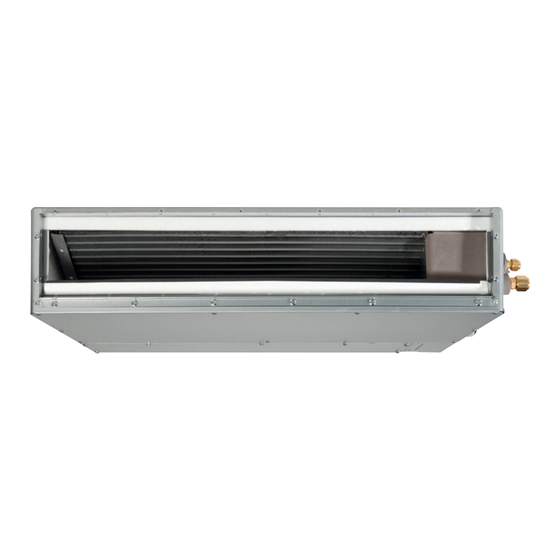

Inhaltszusammenfassung für Fujitsu ARXD 04GALH
- Seite 1 MONTAGE- UND BETRIEBSANLEITUNG Fujitsu know-how VRF V-II SLIM-ZWISCHENDECKENMODELLE Ihr kurzer Weg zur elektronischen Dokumentation. Bitte am Gerät anbringen! (Inneneinheit) ARXD 04GALH ARXD 07GALH ARXD 09GALH ARXD 12GALH ARXD 14GALH ARXD 18GALH ARXD 24GALH...
-
Seite 2: Inhaltsverzeichnis
Sicherheit Sicherheits- und Warnhinweise Bestimmungsgemäßer Gebrauch Allgemeine Sicherheitshinweise Umwelt Erste-Hilfe Wartung EG-Konformitätserklärung Technische Daten Abmessungen ARXD 04GALH, ARXD 07GALH, ARXD 09GALH, ARXD 12GALH, ARXD 14GALH ARXD 18GALH ARXD 24GALH Mindestabstände zu Hindernissen Elektro-Anschluss Schaltplan 10. Externe Kontakte 10.1 Eingänge 10.2 Ausgänge... - Seite 3 11.2 ARXD 12GALH 11.3 ARXD 14GALH 11.4 ARXD 18GALH 11.5 ARXD 24GALH 12. Lüfterleistungskurven 12.1 ARXD 04GALH 12.2 ARXD 07GALH 12.3 ARXD 09GALH 12.4 ARXD 12GALH 12.5 ARXD 14GALH 12.6 ARXD 18GALH 12.7 ARXD 24GALH 13. Schalldruck 14. Leistungstabellen 13.1 Kühlen...
-
Seite 4: Einleitung
Anleitungen, die anderen Komponenten Ihrer Anlage beiliegen. Diese Anleitungen sind den jeweiligen Komponenten beigefügt. 1.6 Typenschild Jedes Fujitsu Klimagerät ist mit einem Typenschild versehen, auf 1.3 Unterlagen aufbewahren welchem die wichtigsten Geräteinformationen vermerkt sind. Bewahren Sie diese Montage- und Betriebsanleitung sowie Sämtliche elektrische Daten, die nicht auf dem Typenschild vor-... -
Seite 5: Sicherheit
2. Sicherheit 2.2 Bestimmungsgemäßer Gebrauch Fujitsu Klimageräte sind nach dem Stand der Technik und 2.1 Sicherheits- und Warnhinweise anerkannten sicherheitstechnischen Regeln gebaut. Dennoch Beachten Sie bei der Montage und Bedienung die allgemeinen können bei unsachgemäßer oder nicht bestimmungsgemäßer Sicherheitshinweise und Warnhinweise, die jeder Handlung Verwendung Gefahr für Leib und Leben des Fachhandwerkers... -
Seite 6: Allgemeine Sicherheitshinweise
Sie Folgendes: 2.3.4 Transport • Lassen Sie die Kältemittelfüllmenge in regelmäßigen Abstän- Tragen Sie das Fujitsu Klimagerät vorsichtig, indem Sie sie an den kontrollieren den vorgegebenen Griffen, an der linken und rechten Seite • Lassen Sie das Klimagerät regelmäßig durch einen Fachbetrieb halten. -
Seite 7: Umwelt
örtliche Behörde für weitere Details. und sollte bei der Planung berücksichtigt werden. 2.3.10 Betrieb mit einem Notstromaggregat 2.5 Erste-Hilfe Die Fujitsu Klimageräte werden bei der Installation an das Einatmen Stromnetz angeschlossen. Bei einem Ausfall der Stromversor- Gefahr Hohe Konzentrationen des Kältemittels können Erstickungen gung kann nicht ausgeschlossen werden, dass Teilbereiche verursachen. -
Seite 8: Eg-Konformitätserklärung
4. EG-Konformitätserklärung... -
Seite 10: Technische Daten
5. Technische Daten Modellbezeichnung ARXD 04GALH ARXD 07GALH ARXD 09GALH ARXD 12GALH Nennkühlleistung 1,10 2,20 2,80 3,60 Nennheizleistung 1,30 2,80 3,20 4,00 Leistungsaufnahme Luftumwälzung 440 (320)* / 470 (400)* / 510 440 / 490 / 550 480 / 550 / 600 450 / 510 / 600 Kühlen... -
Seite 11: Abmessungen
6. Abmessungen 6.1 ARXD 04GALH, ARXD 07GALH, ARXD 09GALH, ARXD 12GALH, ARXD 14GALH Unteransicht Ausblasseite Kondensatschlauch Ansicht A Draufsicht Seitenansicht Rückansicht (Luftansaugseite) ARXD 04GALH ARXD 07GALH ARXD 09GALH ARXD 12GALH ARXD 14GALH Modellbezeichnung Flüssigkeitsleitung mm 6,35 Rohrleitungs- Sauggasleitung... -
Seite 12: Arxd 18Galh
6.2 ARXD 18GALH Unteransicht Ausblasseite Kondensatschlauch Ansicht A Seitenansicht Draufsicht Rückansicht (Luftansaugseite) ARXD 18GALH Modellbezeichnung Flüssigkeitsleitung 9,52 Rohrleitungs- Sauggasleitung 15,88 durchmesser Kondensatablauf I.D. 25; A.D. 32... -
Seite 13: Arxd 24Galh
6.3 ARXD 24GALH Unteransicht Ausblasseite Kondensatschlauch Ansicht A Draufsicht Seitenansicht Rückansicht (Luftansaugseite) ARXD 24GALH Modellbezeichnung Flüssigkeitsleitung 9,52 Rohrleitungs- Sauggasleitung 15,88 durchmesser Kondensatablauf I.D. 25; A.D. 32... -
Seite 14: Mindestabstände Zu Hindernissen
7. Mindestabstände zu Hindernissen Bei Verwendung einer Kondesatpumpe stellen Sie genügend Platz für Service- und Wartungsarbeiten zur Verfügung. Deckeneinbau 300 mm oder mehr Starke und tragfähige Decke Innengerät 20 mm oder mehr linke rechte Seite Seite 20 mm oder mehr 150 mm 400 mm oder mehr... -
Seite 15: Elektro-Anschluss
8. Elektro-Anschluss Anschlüsse Beschreibung Klemme Art.-Nr. Spannungsversorgung Zuleitung Spannungsversorgung 230V / 50Hz der Inneneinheit L, N, Pe Kommunikation LON-BUS-Leitung zur Außeneinheit oder weiteren Inneneinheiten - zur Kommunikation von X1, X2, Pe Betriebsdaten Kabel-Fernbedienung Anschluss der Kabel-Fernbedienung mittels 2-adriger Mantelleitung, polaritätsunabhängig Y1, Y2 2-Ader Kabel-Fernbedienung... -
Seite 16: Schaltplan
9. Schaltplan... -
Seite 17: Externe Kontakte
Externe Kontakte externer Eingang Eingangsart externer Ausgang Steckplatz spannungsbehaftet CNA01 Betrieb / Zwangsabschaltung / Not-Aus potentialfrei CNA02 spannungsbehaftet CNA03 freie Kühlung potentialfrei CNA04 Betrieb Störung CNB01 Lüfter Heizung 10.1 Eingänge Schaltschema spannungsbehaftete Kontakte Wenn ein externes Netzteil für die Eingabeeinheit genutzt wird, werden die Steckplätze CNA01 und CNA03 verwendet. -
Seite 18: Schaltschema Spannungsbehaftete Kontakte (Parallelschaltung)
Schaltschema spannungsbehaftete Kontakte (Parallelschaltung) DC Netzteil 12 - 24V Last- widerstand CNA01 Last- widerstand CNA01 bauseits CNA01 Schaltschema potentialfreier Kontakte Wenn kein externes Netzteil für die Eingabeeinheit genutzt wird, werden die Steckplätze CNA02 und CNA04 verwendet. CNA02 Ch 1 Ch 2 CNA04 Ch 3 bauseits... - Seite 19 CNA02 Ch 1 Ch 2 CNA04 Ch 3 Schaltschema potentialfreier Kontakte (Parallelschaltung) Bei Parallelschaltung der Kontakte verschiedener Inneneinheiten bauseits müssen diese Kontakte voneinander galvanisch getrennt sein. Achtung! Bei direkter Verbindung der Kontakte verschiedener Inneneinheiten kann ein Kurzschluss auftreten, der die Einheiten zerstören kann! CNA02 CNA02 Eingabeeinheit 1...
-
Seite 20: Externer Eingang
10.1.1 Externer Eingang Zwangsabschaltung Betrieb / Not-Aus / Auswahl der Signalart über DIP-Schalter auf der Steuerplatine der Inneneinheit. Set 2-2 Eingangsignalart Flanke Puls Programmierung „Betrieb/Stopp“ ƒ Bei „Flanken-Steuerung“ Stecker Signalart Befehl Aus > Ein Betrieb Ch1 von CNA01 oder CNA02 Ein >... - Seite 21 Programmierung „Not-Aus“ ƒ Bei „Flanken-Steuerung“ Stecker Signal Befehl Aus > Ein Not-Aus Ch1 von CNA01 oder CNA02 Ein > Aus Normal Ch1 von CNA01 oder CNA02 Befehl Not-Aus Normal Inneneinheit Betrieb Stopp Fernbedienung ƒ Bei „Puls-Steuerung“ Stecker Signal Befehl Aus > Ein Not-Aus CNA01 Aus >...
- Seite 22 Programmierung „Zwangsabschaltung“ ƒ Bei „Flanken-Steuerung“ Stecker Signal Befehl Aus > Ein Zwangsabschaltung Ch1 von CNA01 oder CNA02 Ein > Aus Normal Ch1 von CNA01 oder CNA02 Befehl Zwangsabschaltung Normal Inneneinheit Betrieb Stopp Fernbedienung ƒ Bei „Puls-Steuerung“ Stecker Signal Befehl Aus > Ein Zwangsabschaltung CNA01 Aus >...
- Seite 23 ƒ Gruppensteuerung Achtung! Bei Zwangsabschaltung müssen alle Inneneinheiten einer Gruppe angeschlossen werden. Beispiel 1 : OK Fernbedienungsgruppe DC Netzteil 12 - 24V Last- widerstand Kabel-Fern- bedienung Last- widerstand bauseits Beispiel 2 : nicht zulässig Fernbedienungsgruppe DC Netzteil 12 - 24V Last- widerstand Kabel-Fern-...
- Seite 24 10.1.2 „Freie Kühlung“ Stecker Signal Befehl Aus > Ein Freie Kühlung Ch3 von CNA03 oder CNA04 Ein > Aus Normal Anlage im Kühlbetrieb (Beispiel) Ch3 von CNA03 oder CNA04 Normal Einspritzventil Raumtemperatur (Ist-Wert) Raumtemperatur (Soll-Wert) Hinweis Freie Kühlung kann nicht sofort bzw. direkt umgesetzt werden, wenn andere Inneneinheiten im Kältekreis in Betrieb sind.
-
Seite 25: Ausgänge
10.2 Ausgänge Verwenden Sie ein Kabel mit einer maximalen Länge von 25 m Hinweis mit der entsprechenden Aderzahl. Polarität ist [+] für Pin 1 und [-] für die Pins 2-5. Achten Sie Die Kabel müssen separat von der Einspeisung verlegt werden. auf korrekten Anschluss. -
Seite 26: Ansteuerung Bauseitige Heizung (Ausgang 4)
Wirkschema Betriebsanzeige (Ausgang 1) Betrieb Inneneinheit Stopp CNB01 (1-2) Wirkschema Fehleranzeige (Ausgang 2) Fehler Inneneinheit Normal CNAB01(1-3) Wirkschema Betriebsmeldung Lüfter (Ausgang 3) Lüfter ein Inneneinheit Lüfter stopp CNB01 (1-4) Ansteuerung bauseitige Heizung (Ausgang 4) Ausgangssignal erfolgt nur bei Lüfterbetrieb, geöffneten Einspritzventil und Heizbetrieb. -
Seite 27: Lüfternachlauf Für Bauseitige Heizung
Lüfternachlauf für bauseitige Heizung Aktivierung des Lüfternachlaufes von 1 Minute über DIP-Schalter auf der Steuerplatine der Inneneinheit. Set 2-3 Lüfternachlauf inaktiv aktiv Betrieb Heizbetrieb Stopp 1min Lüfter CNB01 (1-5) Achtung! Externe Heizung immer zwischen Inneneinheit und Zuluftausblas platzieren. Stellen Sie sicher, dass der Lüfternachlauf aktiviert ist, andernfalls kann es zur Überhitzung der Heizung kom- men. -
Seite 28: Luftwurfdiagramme
Luftwurfdiagramme Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: 11.1 ARXD 04GALH (mit automatischem Luftausblasgitter) Luftverteilung Einheit: m/s Draufsicht Vertikale Lamellen: Aufwärts Horizontale Lamellen: Zentriert Einheit: m/s Seitenansicht Vertikale Lamellen: Aufwärts Horizontale Lamelle: Rechts & Links Einheit: m/s Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert... -
Seite 29: Temperaturverteilung
Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Heizen Einheit: m/s Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert Temperaturverteilung Einheit: °C Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert... -
Seite 30: Arxd 07Galh
11.2 ARXD 07GALH (mit automatischem Luftausblasgitter) Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Luftverteilung Einheit: °C Draufsicht Vertikale Lamellen: Aufwärts Horizontale Lamellen: Zentriert Einheit: m/s Seitenansicht Vertikale Lamellen: Aufwärts Horizontale Lamelle: Rechts & Links Einheit: m/s Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert... - Seite 31 Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Heizen Einheit: m/s Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert Temperaturverteilung Einheit: °C Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert...
-
Seite 32: Arxd 09Galh
11.3 ARXD 09GALH (mit automatischem Luftausblasgitter) Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Luftverteilung Einheit: m/s Draufsicht Vertikale Lamellen: Aufwärts Horizontale Lamellen: Zentriert Einheit: m/s Seitenansicht Vertikale Lamellen: Aufwärts Horizontale Lamelle: Rechts & Links Einheit: m/s Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert... - Seite 33 Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Heizen Einheit: m/s Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert Temperaturverteilung Einheit: °C Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert...
-
Seite 34: Arxd 12Galh
11.4 ARXD 12GALH (mit automatischem Luftausblasgitter) Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Luftverteilung Einheit: m/s Draufsicht Vertikale Lamellen: Aufwärts Horizontale Lamellen: Zentriert Einheit: m/s Seitenansicht Vertikale Lamellen: Aufwärts Horizontale Lamelle: Rechts & Links Einheit: m/s Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert... - Seite 35 Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Heizen Einheit: m/s Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert Temperaturverteilung Einheit: °C Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert...
-
Seite 36: Arxd 14Galh
11.5 ARXD 14GALH (mit automatischem Luftausblasgitter) Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Luftverteilung Einheit: m/s Draufsicht Vertikale Lamellen: Aufwärts Horizontale Lamellen: Zentriert Einheit: m/s Seitenansicht Vertikale Lamellen: Aufwärts Horizontale Lamelle: Rechts & Links Einheit: m/s Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert... - Seite 37 Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Heizen Einheit: m/s Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert Temperaturverteilung Einheit: °C Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert...
-
Seite 38: Arxd 18Galh
11.6 ARXD 18GALH (mit automatischem Luftausblasgitter) Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Luftverteilung Einheit: m/s Draufsicht Vertikale Lamellen: Aufwärts Horizontale Lamellen: Zentriert Einheit: m/s Seitenansicht Vertikale Lamellen: Aufwärts Horizontale Lamelle: Rechts & Links Einheit: m/s Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert... - Seite 39 Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Heizen Einheit: m/s Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert Temperaturverteilung Einheit: °C Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert...
-
Seite 40: Arxd 24Galh
11.7 ARXD 24GALH (mit automatischem Luftausblasgitter) Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Luftverteilung Einheit: m/s Draufsicht Vertikale Lamellen: Aufwärts Horizontale Lamellen: Zentriert Einheit: m/s Seitenansicht Vertikale Lamellen: Aufwärts Horizontale Lamelle: Rechts & Links Einheit: m/s Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert... - Seite 41 Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Heizen Einheit: m/s Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert Temperaturverteilung Einheit: °C Seitenansicht Vertikale Lamellen: Abwärts Horizontale Lamellen: Zentriert...
-
Seite 42: Lüfterleistungskurven
Lüfterleistungskurven 12.1 ARXD 04GALH Kühlbetrieb obere Grenze Hi (9*) Med (9*) untere Grenze Lo (9*) Hi (Standard*) obere Grenze Med (Standard*) Lo (Standard*) obere Grenze Med (00*) Lo (00*) untere Grenze Hi (00*) Luftmenge [m Heizbetrieb obere Grenze Hi (9*) - Seite 43 Bereich verfügbarer Luftmenge (bei hoher Lüfterstufe) Hi (09*) Hi (08*) Hi (07*) Hi (06*) Hi (Standard*) Hi (05*) Hi (02*) Hi (01*) Hi (04*) Hi (00*) Hi (03*) Luftmenge [m Kühlbetrieb Leistung Ausblastemperatur Luftmenge [m Heizbetrieb Leistung Ausblastemperatur Luftmenge [m Lüftergeschwindigkeit: Hoch Vertikale Lamellen: Aufwärts *1 Bereich verfügbarer Luftmenge bei installiertem automatischen Luftausblasgitter...
-
Seite 44: Arxd 07Galh
12.2 ARXD 07GALH Hi (9*) obere Grenze Med (9*) untere Grenze Lo (9*) obere Grenze Hi (Standard*) Lo (Standard*) Med (Standard*) obere Grenze Med (00*) untere Grenze Lo (00*) Hi (00*) Luftmenge [m Bereich verfügbarer Luftmenge (bei hoher Lüfterstufe) Hi (09*) Hi (08*) Hi (07*) Hi (06*) - Seite 45 Kühlbetrieb Leistung Ausblastemperatur Luftmenge [m Heizbetrieb Leistung Ausblastemperatur Luftmenge [m³/h]...
-
Seite 46: Arxd 09Galh
12.3 ARXD 09GALH Hi (9*) obere Grenze Med (9*) untere Grenze Lo (9*) obere Grenze Hi (Standard*) Lo (Standard*) Med (Standard*) obere Grenze Med (00*) Hi (00*) Lo (00*) Luftmenge [m Bereich verfügbarer Luftmenge (bei hoher Lüfterstufe) Hi (09*) Hi (08*) Hi (07*) Hi (06*) Hi (Standard*) - Seite 47 Kühlbetrieb Leistung Ausblastemperatur Luftmenge [m Heizbetrieb Leistung Ausblastemperatur Luftmenge [m³/h]...
-
Seite 48: Arxd 12Galh
12.4 ARXD 12GALH Hi (9*) obere Grenze Med (9*) untere Grenze Lo (9*) Hi (Standard*) obere Grenze Med (Standard*) Lo (Standard*) obere Grenze Med (00*) Hi (00*) Lo (00*) Luftmenge [m Bereich verfügbarer Luftmenge (bei hoher Lüfterstufe) Hi (09*) Hi (08*) Hi (07*) Hi (Standard*) Hi (06*) - Seite 49 Kühlbetrieb Leistung Ausblastemperatur Luftmenge [m Heizbetrieb Leistung Ausblastemperatur Luftmenge [m³/h]...
-
Seite 50: Arxd 14Galh
12.5 ARXD 14GALH obere Grenze Hi (9*) Med (9*) Lo (9*) untere Grenze obere Grenze Hi (Standard*) Lo (Standard*) Med (Standard*) obere Grenze Med (00*) Hi (00*) Lo (00*) 1.000 Luftmenge [m Bereich verfügbarer Luftmenge (bei hoher Lüfterstufe) Hi (04*) Hi (03*) Hi (09*) Hi (Standard*) - Seite 51 Kühlbetrieb Leistung Ausblastemperatur 1.000 Luftmenge [m Heizbetrieb Leistung Ausblastemperatur 1.000 Luftmenge [m³/h]...
-
Seite 52: Arxd 18Galh
12.6 ARXD 18GALH obere Grenze Hi (9*) Med (9*) Lo (9*) untere Grenze obere Grenze Hi (Standard*) Lo (Standard*) Med (Standard*) obere Grenze Luftmenge [m Lo (00*) Hi (00*) Med (00*) 1.000 1.100 1.200 Luftmenge [m Bereich verfügbarer Luftmenge (bei hoher Lüfterstufe) Hi (09*) Hi (08*) Hi (Standard*) - Seite 53 Kühlbetrieb Leistung Ausblastemperatur Luftmenge [m Heizbetrieb Leistung Ausblastemperatur 1.000 1.100 1.200 Luftmenge [m³/h]...
-
Seite 54: Arxd 24Galh
12.7 ARXD 24GALH obere Grenze Hi (9*) Med (9*) obere Grenze Med (Standard*) Lo (9*) Lo (Standard*) obere Grenze untere Grenze Med (00*) Hi (Standard*) Hi (00*) Lo (00*) 1.000 1.100 1.200 1.300 1.400 1.500 1.600 Luftmenge [m Bereich verfügbarer Luftmenge (bei hoher Lüfterstufe) Hi (Standard*) Hi (02*) - Seite 55 Kühlbetrieb Leistung Ausblastemperatur 1.000 1.100 1.200 1.300 1.400 1.500 1.600 Luftmenge [m Heizbetrieb Leistung Ausblastemperatur 1.000 1.100 1.200 1.300 1.400 1.500 1.600 Luftmenge [m³/h]...
-
Seite 56: Schalldruck
Schalldruck ARXD 04GALH ARXD 07GALH, ARXD 09GALH N C -65 NC-65 N C -60 NC-60 N C -55 NC-55 N C -50 NC-50 N C -45 NC-45 N C -40 NC-40 N C -35 NC-35 H igh N C -30... -
Seite 57: Messpunkt Für Den Schalldruck
ARXD 18GALH ARXD 24GALH NC-65 NC-65 NC-60 NC-60 NC-55 NC-55 NC-50 NC-50 NC-45 NC-45 NC-40 NC-40 High NC-35 NC-35 High NC-30 NC-30 NC-25 NC-25 NC-20 NC-20 NC-15 NC-15 1.000 2.000 4.000 8.000 1.000 2.000 4.000 8.000 Octave band center frequency, Hz Octave band center frequency, Hz Octave band center frequency, Hz Octave band center frequency, Hz... -
Seite 58: Leistungstabellen
Leistungstabellen 14.1 Kühlen ARXD 04GALH Raumtemperatur Außen- temperatur 20°CDB / 15 °CWB 23°CDB / 16 °CWB 24°CDB / 17 °CWB 26°CDB / 18 °CWB 27°CDB / 19 °CWB 28°CDB / 20 °CWB 30°CDB / 22 °CWB 32°CDB / 23 °CWB (°CDB) - Seite 59 ARXD 14GALH Raumtemperatur Außen- temperatur 20°CDB / 15 °CWB 23°CDB / 16 °CWB 24°CDB / 17 °CWB 26°CDB / 18 °CWB 27°CDB / 19 °CWB 28°CDB / 20 °CWB 30°CDB / 22 °CWB 32°CDB / 23 °CWB (°CDB) ARXD 18GALH Raumtemperatur Außen- temperatur...
-
Seite 60: Heizen
14.2 Heizen ARXD 04GALH Innentemperatur Außentemperatur 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB 24°CDB 26°CDB (°CDB) (°CWB) -20.0 -19.3 -15.0 -16.0 -12.0 -13.0 -9.0 -10.0 -7.0 -8.0 -5.0 -6.0 -3.0 -4.0 -1.0 -2.0 -1.0 12.0 10.6 15.0 13.5 ARXD 07GALH Innentemperatur Außentemperatur 16°CDB... - Seite 61 ARXD 14GALH Innentemperatur Außentemperatur 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB 24°CDB 26°CDB (°CDB) (°CWB) -20.0 -19.3 -15.0 -16.0 -12.0 -13.0 -9.0 -10.0 -7.0 -8.0 -5.0 -6.0 -3.0 -4.0 -1.0 -2.0 -1.0 12.0 10.6 15.0 13.5 ARXD 18GALH Innentemperatur Außentemperatur 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB...
-
Seite 62: Kondensatverlegung
Abstand von 1,5 bis 2 m Kondensatverlegung Halterung Abstand von 1,5 bis 2 m Halterung ƒ Verwenden Sie gewöhnliche, harte PVC-Leitungen (DN25) [Außendurchmesser 32 mm]. mind. DN25 ƒ Führen Sie keine Steigleitungen, Siphons oder Entlüftungen aus. max. 300 mm (A.D. 32 mm) ƒ... -
Seite 63: Konfiguration Der Inneneinheiten
Konfiguration der Inneneinheiten 16.1 DIP-Schaltereinstellungen Einstellung erfolgt an den DIP-Schaltern der Inneneinheit. DIP-Schalter Funktion Werkseinstellung nicht ändern (Leistung der Inneneinheit) nicht ändern (Leistung der Inneneinheit) SET 1 nicht ändern (Leistung der Inneneinheit) nicht ändern (Leistung der Inneneinheit) nicht ändern (Leistung der Inneneinheit) Auswahl externes Eingangssignal „Flanke / Puls“... - Seite 64 SET 3-3 Lüfternachlauf nur für Modelle mit Frischluftanschluss SET 3-3 Lüfternachlauf AUS* nein aktiviert *Werkseinstellung Ein Lüfternachlauf sollte immer dann aktiviert werden, wenn eine Fremdheizung zur Unterstützung des Klimagerätes im Heizbetrieb montiert ist. Der Nachlauf gewährleistet nach Abschalten des Klimagerätes oder der Heizung ein Abkühlen dieser, um eine Brandgefahr zu vermindern.
-
Seite 65: Adressierung Der Inneneinheiten Über Drehschalter (Option)
16.2 Adressierung der Inneneinheiten über Drehschalter (Option) Manuelle Adressierung über Drehschalter (nicht bei automatischer Adressierung). Hinweis Kältekreislaufadresse bei allen Inneneinheiten eines Kältekreises identisch, passend zur Außeneinheit. Adressen der Inneneinheiten im Einstellbereich 00 - 63 (beliebige Reihenfolge). Manuelle Einstellungen auch mit Infrarot-, Hotel- oder Kabel- Fernbedienung möglich. -
Seite 66: Adresse An Fernbedienung
16.3 Adresse an Fernbedienung Automatische Adressierung (nur bei Verwendung von Infrarot- und 2-adriger Fernbedienung möglich) Für die selbsttätige Adressierung belassen Sie den RC AD-Schalter in seiner „0“-Position, Werkseinstellung. Manuelle Adressierung (nur bei Verwendung von 3-adriger Fernbedienung notwendig) Gehen Sie wie folgt vor: 1. -
Seite 67: Funktionseinstellungen
Funktionseinstellungen Funktion Funktionsnr. Einstellwert Einstellung Werkseinstellung Details Adresse Inneneinheit 00-63 Drehschalter „IU AD“ müssen auf „0“ stehen Adresse Kältekreis 00-99 Drehschalter „REF AD“ müssen auf „0“ stehen Standard Anzeigeeinstellung des Filterintervalls. Bei zu Filteralarm Intervall länger früher Meldung auf 01 setzen, bei zu später Meldung auf 02 setzen. -
Seite 68: Zubehör
Zubehör Abbildung Bezeichnung Modell Bemerkung Artikel-Nr. 2-adrige Kabel-Fernbedienung zur separaten Einstellung der Luftleitlamellen, inkl. allen Funktionen einer Kabel-Fernbedienung. Beleuchtetes Touch-Display zur Touch-Fernbedienung UTY-RNRYZ2 2599483 intuitiven Bedienung. Anzeige der aktuellen Raumtem- peratur und des Innengerätenamens sowie Timerfunkti- onen. 2-adrige Kabel-Fernbedienung mit grundlegenden Funktionen wie Start/Stopp, Temperatursteuerung, Kabel-Fernbedienung UTY-RLRY... -
Seite 69: Fehlercodes
Fehlercodes Anzeige Display Anzeige LED Beschreibung Kabel-Fernbedienung Operation Timer Filter 1 x 2 x Übertragungsfehler der Fernbedienung zur Inneneinheit 1 x 4 x Netzwerk-Kommunikationsfehler 1 x 6 x Verbindungsfehler Kommunikationsplatine 2 x 6 x ... - Seite 70 Notizen...
- Seite 71 Notizen...
