13. Schwerpunkt der Außeneinheit

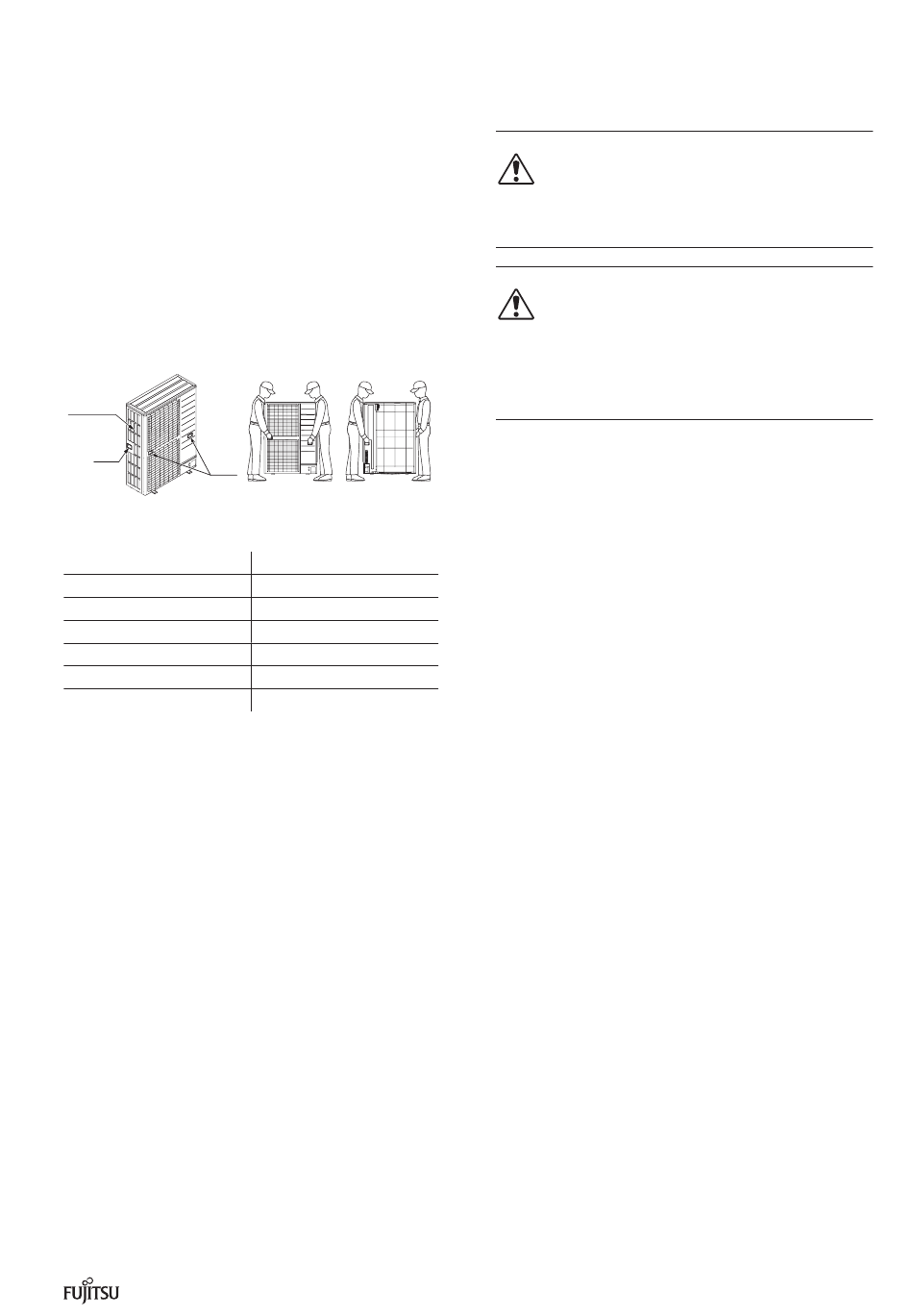

13.1 Hebemethoden
• Tragen Sie das Gerät vorsichtig, wie es in Abbildung 2
gezeigt wird. Die Griffe, die in Abbildung 1 gezeigt
werden, müssen links und rechts festgehalten werden.
Vorsicht: Berühren Sie den Wärmetauscher nicht
mit den Händen oder anderen Objekten.
Schnittgefahr!
• Achten Sie darauf, die Griffe an den Seiten des
Gerätes festzuhalten, sonst können die Ansauggit-
ter an den Seiten des Geräts deformiert werden.
Ansaug-
gitter
Griff
Griff
Abb. 1
Modell
AJY 040LBLBH
AJY 040LELBH
AJY 045LBLBH
AJY 040LELBH
AJY 054LBLBH
AJY 040LELBH
13.2 Beförderung mit dem Gabelstapler
Bei Nutzung eines Gabelstaplers zum Anheben der
Einheit werden die Öffnungen entsprechend der
nebenstehenden Abbildung genutzt.
• Front: Unterhalb der Holzpalette
• Seite: Öffnung zwischen Palette und Einheit. Es
besteht auch die Möglichkeit, die Einheit von der
Palette zu heben. Vorsicht walten lassen und nichts
beschädigen!
13.3 Beförderung mit dem Hubwagen
Bei Nutzung eines Hubwagens zum Anheben der
Einheit, werden die Gabeln seitlich in die Öffnung
zwischen Palette und Einheit eingeführt.
Ansicht vorn
Ansicht hinten
Abb. 2
Gewicht (kg)
117
117
119
118
119
119
Warnung
Hinweis
Hinweis
Achtung
Fassen Sie die Lamellen nicht an. Ansonsten kann es
zu Verletzungen kommen.
Achtung
Wenn Sie das Gerät tragen, halten Sie die Griffe
rechts und links und seien Sie vorsichtig. Wenn das
Außengerät unten angefasst und getragen wird,
können Hände oder Finger eingeklemmt werden.
23
