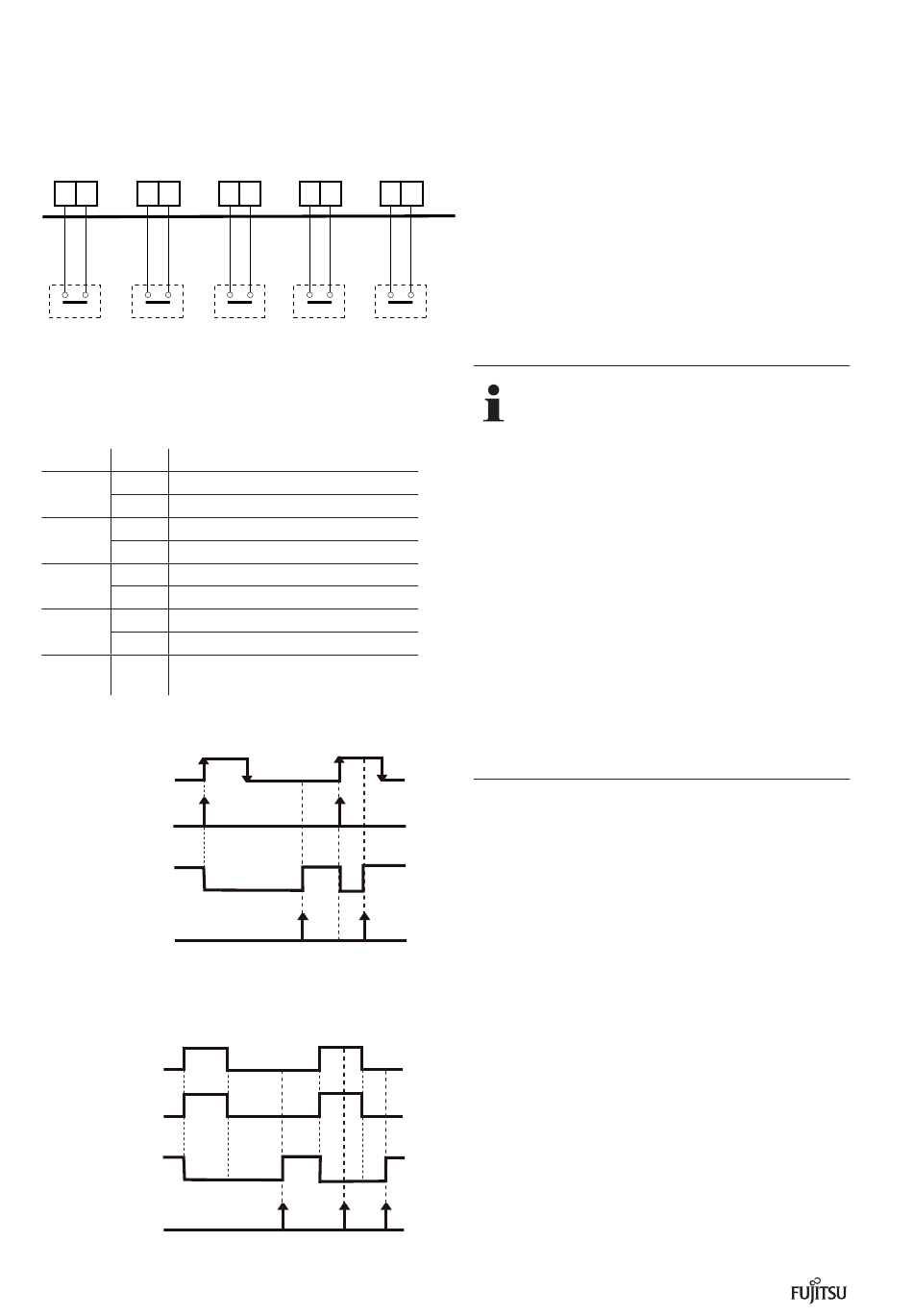

22.6.1.1 Eingänge
CN131
CN132
(Gelb)
(Grün)
1 2
1 2
Eingang 1
Eingang 2
bauseits
bauseits
Die Einstellungen für „Geräuscharmer Modus", „Priori-
tät Kühlen/Heizen", „Lastabwurf" und „Not-Aus"
können über die Platine der Außeneinheit program-
miert werden.
Stecker
Signal
Aus
CN131
(Gelb)
Ein
Aus
CN132
(Grün) *1
Ein
Aus
CN133
(Weiß)
Ein
Aus
CN134
(Rot)
Ein
Zwangsabschaltung oder Not-Aus *2, *3
CN135
Impuls
(Orange)
Wirkschema Zwangsabschaltung
Ein
CN134
Aus
Zwangsabschaltung
Befehl
Inneneinheit
Betrieb
(Außeneinheit)
Stopp
Fernbedienung
Wirkschema Not-Aus
Ein
CN134
Aus
Not-Aus
Befehl
Normal
Inneneinheit
Betrieb
(Außeneinheit)
Stopp
Fernbedienung
86
CN133
CN134
CN135
(Weiß)
(Rot)
(Orange)
1 2
1 2
1 2
Eingang 4
Eingang 5
Eingang 3
bauseits
bauseits
bauseits
Status
–
Geräuscharmer Modus
Priorität „Kühlen"
Priorität „Heizen"
–
Lastabwurf
–
Stromverbrauch
Zwangsabschaltung
Ein
Ein
Ein
Ein
Ein
Gefahr
Warnung
Hinweis
*1: Die Priorität für externe Betriebsartenwahl muss
über Drucktasten der Außeneinheit programmiert
werden.
*2: Das Zwangsabschaltungs- oder Not-Aus-Verhal-
ten der Anlage kann über eine Drucktaste an der
Platine der Außeneinheit bestimmt werden.
*3: Die Not-Aus-Funktion entspricht nicht zwingend
Achtung
den jeweiligen regionalen Sicherheitsbestimmungen.
Dies muss durch geschultes Fachpersonal geprüft
werden.
Bitte beachten Sie, dass die Not-Aus-Funktion im
Falle eines Kabelbruchs, durch Hochfrequenz-Störung
auf der Leitung oder Störungen auf der Platine der
Außeneinheit außer Betrieb gesetzt wird.
Aus diesem Grund wird dringend empfohlen, einen
separaten Not-Aus-Schalter zu installieren, der die
gesamte Spannungsversorgung der Anlage unter-
bricht.
