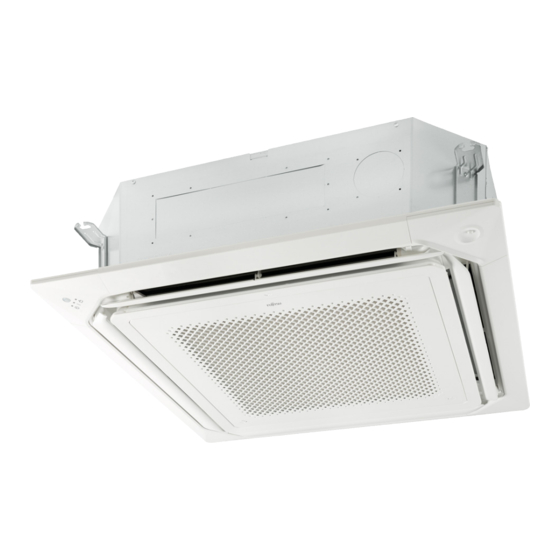

- Seite 1 MONTAGE- UND BETRIEBSANLEITUNG Ihr kurzer Weg zur elektronischen Dokumentation. VRF 3D-KASSETTENMODELLE (Inneneinheit) AUXM 018GLEH (slim) AUXM 024GLEH (slim) AUXM 030GLEH (slim) AUXK 034GLEH AUXK 036GLEH AUXK 045GLEH AUXK 054GLEH...
-
Seite 2: Inhaltsverzeichnis
Sicherheits- und Warnhinweise Bestimmungsgemäßer Gebrauch Allgemeine Sicherheitshinweise Umwelt Erste-Hilfe Wartung EG-Konformitätserklärung Technische Daten Abmessungen AUXM 018GLEH, AUXM 024GLEH, AUXM 030GLEH AUXK 034GLEH, AUXK 036GLEH, AUXK 045GLEH, AUXK 054GLEH Mindestabstände zu Hindernissen Elektro-Anschluss Schaltplan 10. Externe Kontakte 10.1 Eingänge 10.2 Ausgänge 10.3... - Seite 3 11. Luftwurfdiagramme 11.1 AUXM 018GLEH 11.2 AUXM 024GLEH 11.3 AUXM 030GLEH 11.4 AUXK 034GLEH 11.5 AUXK 036GLEH 11.6 AUXK 045GLEH 11.7 AUXK 054GLEH 12. Frischluft-Anschluss 13. Schalldruck 14. Leistungstabellen 13.1 Kühlen 13.2 Heizen 15. Kondensatverlegung 16. Konfiguration der Inneneinheiten 16.1 DIP-Schaltereinstellungen 16.2...
-
Seite 4: Einleitung
Anleitungen, die anderen Komponenten Ihrer Anlage beiliegen. Diese Anleitungen sind den jeweiligen Komponenten beigefügt. 1.6 Typenschild Jedes Fujitsu Klimagerät ist mit einem Typenschild versehen, auf 1.3 Unterlagen aufbewahren welchem die wichtigsten Geräteinformationen vermerkt sind. Bewahren Sie diese Montage- und Betriebsanleitung sowie Sämtliche elektrische Daten, die nicht auf dem Typenschild vor-... -
Seite 5: Sicherheit
2. Sicherheit 2.2 Bestimmungsgemäßer Gebrauch Fujitsu Klimageräte sind nach dem Stand der Technik und 2.1 Sicherheits- und Warnhinweise anerkannten sicherheitstechnischen Regeln gebaut. Dennoch Beachten Sie bei der Montage und Bedienung die allgemeinen können bei unsachgemäßer oder nicht bestimmungsgemäßer Sicherheitshinweise und Warnhinweise, die jeder Handlung Verwendung Gefahr für Leib und Leben des Fachhandwerkers... -
Seite 6: Allgemeine Sicherheitshinweise
Bauteile im Kältekreislauf. Um mögliche Folgeschäden vorzubeugen, beachten Sie Folgendes: 2.3.4 Transport • Lassen Sie die Kältemittelfüllmenge in regelmäßigen Abstän- Tragen Sie das Fujitsu Klimagerät vorsichtig, indem Sie sie an den kontrollieren den vorgegebenen Griffen, an der linken und rechten Seite Vorderansicht Rückansicht... -
Seite 7: Umwelt
örtliche Behörde für weitere Details. und sollte bei der Planung berücksichtigt werden. 2.3.10 Betrieb mit einem Notstromaggregat 2.5 Erste-Hilfe Die Fujitsu Klimageräte werden bei der Installation an das Einatmen Stromnetz angeschlossen. Bei einem Ausfall der Stromversor- Gefahr Hohe Konzentrationen des Kältemittels können Erstickungen gung kann nicht ausgeschlossen werden, dass Teilbereiche verursachen. -
Seite 8: Eg-Konformitätserklärung
4. EG-Konformitätserklärung... -
Seite 9: Technische Daten
5. Technische Daten Modellbezeichnung AUXM 018GLEH AUXM 024GLEH AUXM 030GLEH Nennkühlleistung 5,60 7,10 9,00 Nennheizleistung 6,30 8,00 10,0 Leistungsaufnahme Luftumwälzung 780 / 810 / 870 / 900 / 930 / 1.050 780 / 870 / 900 / 930 / 1.050 / 1.120 780 / 900 / 930 / 1.070 / 1.160 / 1.470 Kühlen... - Seite 10 Modellbezeichnung AUXK 045GLEH AUXK 054GLEH Nennkühlleistung 12,5 14,0 Nennheizleistung 14,0 16,0 Leistungsaufnahme Luftumwälzung 1.150 / 1.300 / 1.400 / 1.500 / 1.590 / 1.820 1.150 / 1.300 / 1.440 / 1.590 / 1.800 / 2.040 Kühlen 7,9 / 8,9 / 9,6 / 10,3 / 10,9 / 12,5 7,9 / 8,9 / 9,9 / 10,9 / 12,4 / 14,0 Teilleistung nach Lüfterdrehzahl...
-
Seite 11: Abmessungen
6. Abmessungen 6.1 AUXM 018GLEH, AUXM 024GLEH, AUXM 030GLEH Deckenbefestigung Unteransicht (Ansicht A) Draufansicht Decke Kabeleinführung Seitenansicht Seitenansicht Eintritt Frischluft (Stanzung) 70 Ansicht B Ansicht C Modellbezeichnung AUXM 018GLEH AUXM 024GLEH AUXM 030GLEH Flüssigkeitsleitung 6,35 9,52 (3/8) Rohrleitungs- ... -
Seite 12: Auxk 034Gleh, Auxk 036Gleh, Auxk 045Gleh, Auxk 054Gleh
6.2 AUXK 034GLEH, AUXK 036GLEH, AUXK 045GLEH, AUXK 054GLEH Deckenbefestigung Unteransicht (Ansicht A) Draufansicht Decke Kabeleinführung Seitenansicht Seitenansicht Eintritt Frischluft (Stanzung) 70 Ansicht B Ansicht C AUXK 034GLEH AUXK 036GLEH AUXK 045GLEH AUXK 054GLEH Modellbezeichnung Flüssigkeitsleitung 9,52 (3/8) Rohrleitungs- Sauggasleitung 15,88 (5/8) ... -
Seite 13: 7, Mindestabstände Zu Hindernissen
3.000 mm oder mehr siehe Tabelle unten 1.000 mm oder mehr Hindernis Boden Abstand vom Boden zur Decke (m) Modellbezeichnung AUXM 018GLEH AUXM 024GLEH AUXM 030GLEH AUXK 034GLEH AUXK 036GLEH AUXK 045GLEH AUXK 054GLEH Standardeinstellung 1,8-3,0 1,8-3,0 1,8-3,0 1,8-3,2 1,8-3,2... -
Seite 14: Elektro-Anschluss
8. Elektro-Anschluss Anschlüsse Beschreibung Klemme Art.-Nr. Spannungsversorgung Zuleitung Spannungsversorgung 230V / 50Hz der Inneneinheit L, N, Pe Kommunikation LON-BUS-Leitung zur Außeneinheit oder weiteren Inneneinheiten - zur Kommunikation von X1, X2, Pe Betriebsdaten Kabel-Fernbedienung Anschluss der Kabel-Fernbedienung mittels 2-adriger Mantelleitung, polaritätsunabhängig Y1, Y2 2-Ader IR-Empfänger... -
Seite 15: Schaltplan
9. Schaltplan grün weiß weiß grün grün weiß schwarz schwarz schwarz schwarz schwarz weiß schwarz weiß schwarz schwarz schwarz schwarz blau schwarz schwarz schwarz schwarz weiß schwarz Kondensatpumpe weiß purple weiß blau gelb grün orange gelb elektrisches Einspritzventil orange blau grau grau gelb... -
Seite 16: Externe Kontakte
Externe Kontakte externer Eingang Eingangsart externer Ausgang Steckplatz spannungsbehaftet CNA01 Betrieb / Komfortabschaltung / Not-Aus potentialfrei CNA02 spannungsbehaftet CNA03 freie Kühlung potentialfrei CNA04 Betrieb Störung CNB01 Lüfter 10.1 Eingänge Schaltschema spannungsbehaftete Kontakte Wenn ein externes Netzteil für die Eingabeeinheit genutzt wird, werden die Steckplätze CNA01 und CNA03 verwendet. -
Seite 17: Schaltschema Spannungsbehaftete Kontakte (Parallelschaltung)
Schaltschema spannungsbehaftete Kontakte (Parallelschaltung) DC Netzteil 12 - 24V Last- widerstand CNA01 Last- widerstand CNA01 bauseits CNA01 Schaltschema potentialfreier Kontakte Wenn kein externes Netzteil für die Eingabeeinheit genutzt wird, werden die Steckplätze CNA02 und CNA04 verwendet. CNA02 Ch 1 Ch 2 CNA04 Ch 3 bauseits... - Seite 18 CNA02 Ch 1 Ch 2 CNA04 Ch 3 Schaltschema potentialfreier Kontakte (Parallelschaltung) Bei Parallelschaltung der Kontakte verschiedener Inneneinheiten bauseits müssen diese Kontakte voneinander galvanisch getrennt sein. Achtung! Bei direkter Verbindung der Kontakte verschiedener Inneneinheiten kann ein Kurzschluss auftreten, der die Einheiten zerstören kann! CNA02 CNA02 Eingabeeinheit 1...
-
Seite 19: Externer Eingang
10.1.1 Externer Eingang Komfortabschaltung Betrieb / Not-Aus / Auswahl der Signalart über DIP-Schalter auf der Steuerplatine der Inneneinheit. Set 2-2 Eingangsignalart Flanke Puls Programmierung „Betrieb/Stopp“ ƒ Bei „Flanken-Steuerung“ Stecker Signalart Befehl Aus > Ein Betrieb Ch1 von CNA01 oder CNA02 Ein >... - Seite 20 Programmierung „Not-Aus“ ƒ Bei „Flanken-Steuerung“ Stecker Signal Befehl Aus > Ein Not-Aus Ch1 von CNA01 oder CNA02 Ein > Aus Normal Ch1 von CNA01 oder CNA02 Befehl Not-Aus Normal Inneneinheit Betrieb Stopp Fernbedienung ƒ Bei „Puls-Steuerung“ Stecker Signal Befehl Aus > Ein Not-Aus CNA01 Aus >...
- Seite 21 Programmierung „Komfortabschaltung“ ƒ Bei „Flanken-Steuerung“ Stecker Signal Befehl Aus > Ein Komfortabschaltung Ch1 von CNA01 oder CNA02 Ein > Aus Normal Ch1 von CNA01 oder CNA02 Befehl Komfortabschaltung Normal Inneneinheit Betrieb Stopp Fernbedienung ƒ Bei „Puls-Steuerung“ Stecker Signal Befehl Aus > Ein Komfortabschaltung CNA01 Aus >...
- Seite 22 ƒ Gruppensteuerung Achtung! Bei Komfortabschaltung müssen alle Inneneinheiten einer Gruppe angeschlossen werden. Beispiel 1 : OK Fernbedienungsgruppe DC Netzteil 12 - 24V Last- widerstand Kabel-Fern- bedienung Last- widerstand bauseits Beispiel 2 : nicht zulässig Fernbedienungsgruppe DC Netzteil 12 - 24V Last- widerstand Kabel-Fern-...
- Seite 23 10.1.2 „Freie Kühlung“ Stecker Signal Befehl Aus > Ein Freie Kühlung Ch3 von CNA03 oder CNA04 Ein > Aus Normal Anlage im Kühlbetrieb (Beispiel) Ch3 von CNA03 oder CNA04 Normal Einspritzventil Raumtemperatur (Ist-Wert) Raumtemperatur (Soll-Wert) Hinweis Freie Kühlung kann nicht sofort bzw. direkt umgesetzt werden, wenn andere Inneneinheiten im Kältekreis in Betrieb sind.
-
Seite 24: Ausgänge
10.2 Ausgänge Verwenden Sie ein Kabel mit einer maximalen Länge von 25 m Hinweis mit der entsprechenden Aderzahl. Polarität ist [+] für Pin 1 und [-] für die Pins 2-5. Achten Sie auf Die Kabel müssen separat von der Einspeisung verlegt werden. korrekten Anschluss. -
Seite 25: Zubehör
Wirkschema Betriebsanzeige (Ausgang 1) Betrieb Inneneinheit Stopp CNB01 (1-2) Wirkschema Fehleranzeige (Ausgang 2) Fehler Inneneinheit Normal CNAB01(1-3) Wirkschema Betriebsmeldung Lüfter (Ausgang 3) Lüfter ein Inneneinheit Lüfter stopp CNB01 (1-4) 10.3 Zubehör Bezeichnung Anzahl Artikel-Nr. Spannungsversorgung DCV 12 255 36 35 Universal-Relaisplatine URP-12D 257 77 19... -
Seite 26: Luftwurfdiagramme
Luftwurfdiagramme Bedingungen Lüftergeschwindigkeit: Hoch Betriebsart: 11.1 AUXM 018GLEH Draufsicht Vertikale Lamellen : Position 1 Einheit: m/s 0,25 0,25 Seitenansicht Vertikale Lamellen : Position 1 Einheit: m/s 0,25 0,25... - Seite 27 Bedingungen Lüftergeschwindigkeit: Hoch Betriebsart : Heizen Seitenansicht Vertikale Lamellen : Position 2 Einheit: m/s Seitenansicht Vertikale Lamellen : Position 4 Einheit: m/s 0,25 0,25...
-
Seite 28: Auxm 024Gleh
11.2 AUXM 024GLEH Bedingungen Lüftergeschwindigkeit: Hoch Betriebsart: Draufsicht Vertikale Lamellen : Position 1 Unit: m/s 0.25 0.25 Seitenansicht Vertikale Lamellen : Position 1 Unit: m/s 0.25 0.25... - Seite 29 Bedingungen Lüftergeschwindigkeit: Hoch Betriebsart : Heizen Seitenansicht Vertikale Lamellen : Position 2 Unit: m/s 0.25 0.25 Seitenansicht Vertikale Lamellen : Position 4 Einheit: m/s 0.25 0.25...
-
Seite 30: Auxm 030Gleh
11.3 AUXM 030GLEH Bedingungen Lüftergeschwindigkeit: Hoch Betriebsart: Draufsicht Vertikale Lamellen : Position 1 Einheit: m/s 0,25 0,25 Seitenansicht Vertikale Lamellen : Position 1 Einheit: m/s 0,25 0,25... - Seite 31 Bedingungen Lüftergeschwindigkeit: Hoch Betriebsart : Heizen Seitenansicht Vertikale Lamellen : Position 2 Einheit: m/s 0,25 0,25 Seitenansicht Vertikale Lamellen : Position 4 Einheit: m/s 0,25 0,25...
-
Seite 32: Auxk 034Gleh
11.4 AUXK 034GLEH Bedingungen Lüftergeschwindigkeit: Hoch Betriebsart: Draufsicht Vertikale Lamellen : Position 1 Einheit: m/s 0,25 0,25 Seitenansicht Vertikale Lamellen : Position 1 Einheit: m/s 0,25 0,25... - Seite 33 Bedingungen Lüftergeschwindigkeit: Hoch Betriebsart : Heizen Seitenansicht Vertikale Lamellen : Position 2 Einheit: m/s 0,25 0,25 Seitenansicht Vertikale Lamellen : Position 4 Einheit: m/s 0,25 0,25...
-
Seite 34: Auxk 036Gleh
11.5 AUXK 036GLEH Bedingungen Lüftergeschwindigkeit: Hoch Betriebsart: Draufsicht Vertikale Lamellen : Position 1 Einheit: m/s 0,25 0,25 Seitenansicht Vertikale Lamellen : Position 1 Einheit: m/s 0,25 0,25... - Seite 35 Bedingungen Lüftergeschwindigkeit: Hoch Betriebsart : Heizen Seitenansicht Vertikale Lamellen : Position 2 Einheit: m/s Seitenansicht Vertikale Lamellen : Position 4 Einheit: m/s 0,25 0,25...
-
Seite 36: Auxk 045Gleh
11.6 AUXK 045GLEH Bedingungen Lüftergeschwindigkeit: Hoch Betriebsart: Draufsicht Vertikale Lamellen : Position 1 Einheit: m/s 0,25 0,25 Seitenansicht Vertikale Lamellen : Position 1 Einheit: m/s 0,25 0,25... - Seite 37 Bedingungen Lüftergeschwindigkeit: Hoch Betriebsart : Heizen Seitenansicht Vertikale Lamellen : Position 2 Einheit: m/s 0,25 0,25 Seitenansicht Vertikale Lamellen : Position 4 Einheit: m/s 0,25 0,25...
-
Seite 38: Auxk 054Gleh
11.7 AUXK 054GLEH Bedingungen Lüftergeschwindigkeit: Hoch Betriebsart: Draufsicht Vertikale Lamellen : Position 1 Einheit: m/s 0,25 0,25 Seitenansicht Vertikale Lamellen : Position 1 Einheit: m/s 0,25 0,25... - Seite 39 Bedingungen Lüftergeschwindigkeit: Hoch Betriebsart : Heizen Seitenansicht Vertikale Lamellen : Position 2 Einheit: m/s 0,25 0,25 Seitenansicht Vertikale Lamellen : Position 4 Einheit: m/s 0,25 0,25...
-
Seite 40: Frischluft-Anschluss
Frischluft-Anschluss Luftleitung (Innendurchmesser ø 70mm) Stützlüfter benötigte externe Pressung zum Frischluftimport Luftmenge (m³/min) 70 mm Anschluss Kältemittelleitungen Anschluss Kondensat 2.5 mm hole 62 mm Detail (B) Detail B Frischluftanschluss (A) Frischluftanschluss Draufsicht Ansicht (A) Stützlüfter *2 Bundkragen *2 flexible Rohrverbindung *2 flexible Rohrverbindung *2 Frischluftanschluss Isolierung *1... -
Seite 41: Schalldruck
Schalldruck AUXM 018GLEH AUXM 024GLEH NC -65 NC -65 NC -60 NC -60 NC -55 NC -55 NC -50 NC -50 NC -45 NC -45 NC -40 NC -40 NC -35 NC -35 High High NC -30 NC -30 NC -25... -
Seite 42: Messpunkt Für Den Schalldruck
AUXK 036GLEH AUXK 045GLEH NC -65 NC -65 NC -60 NC -60 NC -55 NC -55 NC -50 NC -50 NC -45 NC -45 NC -40 NC -40 High High NC -35 NC -35 NC -30 NC -30 NC -25 NC -25 NC -20 NC -20... -
Seite 43: Leistungstabellen
Leistungstabellen 14.1 Kühlen Modell AUXM 018GLEH Raumtemperatur Außen- temperatur 18°CDB / 14 °CWB 20°CDB / 15 °CWB 23°CDB / 16 °CWB 24°CDB / 17 °CWB 26°CDB / 18 °CWB 27°CDB / 19 °CWB 28°CDB / 20 °CWB 30°CDB / 22 °CWB 32°CDB / 23 °CWB (°CDB) - Seite 44 Modell AUXK 034GLEH Raumtemperatur Außen- temperatur 18°CDB / 14 °CWB 20°CDB / 15 °CWB 23°CDB / 16 °CWB 24°CDB / 17 °CWB 26°CDB / 18 °CWB 27°CDB / 19 °CWB 28°CDB / 20 °CWB 30°CDB / 22 °CWB 32°CDB / 23 °CWB (°CDB) 10,0 10,8...
- Seite 45 Modell AUXK 054GLEH Raumtemperatur Außen- temperatur 18°CDB / 14 °CWB 20°CDB / 15 °CWB 23°CDB / 16 °CWB 24°CDB / 17 °CWB 26°CDB / 18 °CWB 27°CDB / 19 °CWB 28°CDB / 20 °CWB 30°CDB / 22 °CWB 32°CDB / 23 °CWB (°CDB) 10,4 11,6...
-
Seite 46: Heizen
14.2 Heizen Modell AUXM 018GLEH Innentemperatur Außentemperatur 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB 24°CDB 26°CDB (°CDB) (°CWB) -19,3 -20,0 -16,0 -15,0 -12,0 -13,0 -9,0 -10,0 -7,0 -8,0 -5,0 -6,0 -4,0 -3,0 -1,0 -2,0 -1,0 10,6 12,0 15,0 13,5 Modell AUXM 024GLEH Innentemperatur Außentemperatur... - Seite 47 Modell AUXK 036GLEH Innentemperatur Außentemperatur 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB 24°CDB 26°CDB (°CDB) (°CWB) -20,0 -19,3 -15,0 -16,0 -12,0 -13,0 -10,0 -9,0 -7,0 -8,0 10,3 10,3 10,2 10,2 10,2 10,1 -5,0 -6,0 -4,0 10,9 10,8 10,8 10,8 10,7 10,7 -3,0 -1,0 -2,0 11,5...
-
Seite 48: Kondensatverlegung
Kondensatverlegung ƒ Verwenden Sie gewöhnliche, harte PVC-Leitungen (DN25) [Außendurchmesser 32 mm]. ƒ Führen Sie keine Steigleitungen, Siphons oder Entlüftungen aus. ƒ Stellen Sie ein Gefälle her (mindestens 1/100). ƒ Verwenden Sie Halter, wenn lange Leitungen installiert werden. ƒ Verwenden Sie Isoliermaterial nach Bedarf, so dass die Leitungen nicht einfrieren oder schwitzen. ƒ... -
Seite 49: Konfiguration Der Inneneinheiten
Konfiguration der Inneneinheiten 16.1 DIP-Schaltereinstellungen Einstellung erfolgt an den DIP-Schaltern der Inneneinheit. DIP-Schalter Funktion Werkseinstellung nicht ändern (Leistung der Inneneinheit) nicht ändern (Leistung der Inneneinheit) SET 1 nicht ändern (Leistung der Inneneinheit) nicht ändern (Leistung der Inneneinheit) nicht ändern (Leistung der Inneneinheit) Auswahl externes Eingangssignal „Flanke / Puls“... -
Seite 50: Adressierung Der Inneneinheiten Über Drehschalter (Option)
SET 4-3 Erweiterter Sollwert im Kühlbetrieb SET 4-3 Temperaturbereich (°C) AUS* 18-30 18-32 *Werkseinstellung 16.2 Adressierung der Inneneinheiten über Drehschalter (Option) Manuelle Adressierung über Drehschalter (nicht bei automatischer Adressierung). Hinweis Kältekreislaufadresse bei allen Inneneinheiten eines Kältekreises identisch, passend zur Außeneinheit. Adressen der Inneneinheiten im Einstellbereich 00 - 63 (beliebige Reihenfolge). -
Seite 51: Funktionseinstellungen
Funktionseinstellungen Funktion Funktionsnr. Einstellwert Einstellung Werkseinstellung Details Adresse Inneneinheit 00-63 Drehschalter „IU AD“ müssen auf „0“ stehen Adresse Kältekreis 00-99 Drehschalter „REF AD“ müssen auf „0“ stehen Standard Anzeigeeinstellung des Filterintervalls. Bei zu Filteralarm Intervall länger früher Meldung auf 01 setzen, bei zu später Meldung auf 02 setzen. -
Seite 52: Zubehör
Zubehör Abbildung Bezeichnung Modell Bemerkung Artikel-Nr. 2-adrige Kabel-Fernbedienung zur separaten Einstellung der Luftleitlamellen, inkl. allen Funktionen einer Kabel-Fernbedie- Touch-Fernbedienung UTY-RNRYZ2 nung. Beleuchtetes Touch-Display zur intuitiven Bedienung. 2599483 Anzeige der aktuellen Raumtemperatur und des Innengerätena- mens sowie Timerfunktionen. 2-adrige Kabel-Fernbedienung mit grundlegenden Funktionen wie Start/Stopp, Temperatursteuerung, Kabel-Fernbedienung UTY-RLRY... - Seite 53 Abbildung Bezeichnung Modell Bemerkung Artikel-Nr. Konverter zum Anschluss in eine Modbus-Gebäudeleittechnik. Modbus-Schnittstelle UTY-VMSX 2600850 Spannungsversorgung erfolgt aus der Inneneinheit. Konverter zum Anschluss in eine KNX-Gebäudeleittechnik. KNX-Schnittstelle UTY-VKSX 2605825 Spannungsversorgung erfolgt aus der Inneneinheit. Konverter zum Anschluss in eine WLAN-Netzwerk-Gebäudeleit- WLAN-Schnittstelle UTY-TFSXZ1 2605826 technik.
-
Seite 54: Fehlercodes
Fehlercodes Anzeige Display Anzeige LED Beschreibung Kabel-Fernbedienung Operation Timer Filter 1 x 2 x Übertragungsfehler der Fernbedienung zur Inneneinheit 1 x 4 x Netzwerk-Kommunikationsfehler 1 x 6 x Verbindungsfehler Kommunikationsplatine 2 x 6 x ... - Seite 55 Notizen...
- Seite 56 Swegon Germany GmbH Carl-von-Linde-Straße 25, 85748 Garching-Hochbrück Tel. +49 (0) 89 326 70 - 0, Fax +49 (0) 89 326 70 - 140 info@swegon.de, www.swegon.de © 02.2021 Swegon Germany GmbH...
