27.3 Störmeldungen an Außeneinheit
LED105
LED104
MODE
SELECT
ENTER
/EXIT
SW107
SW108
SW109

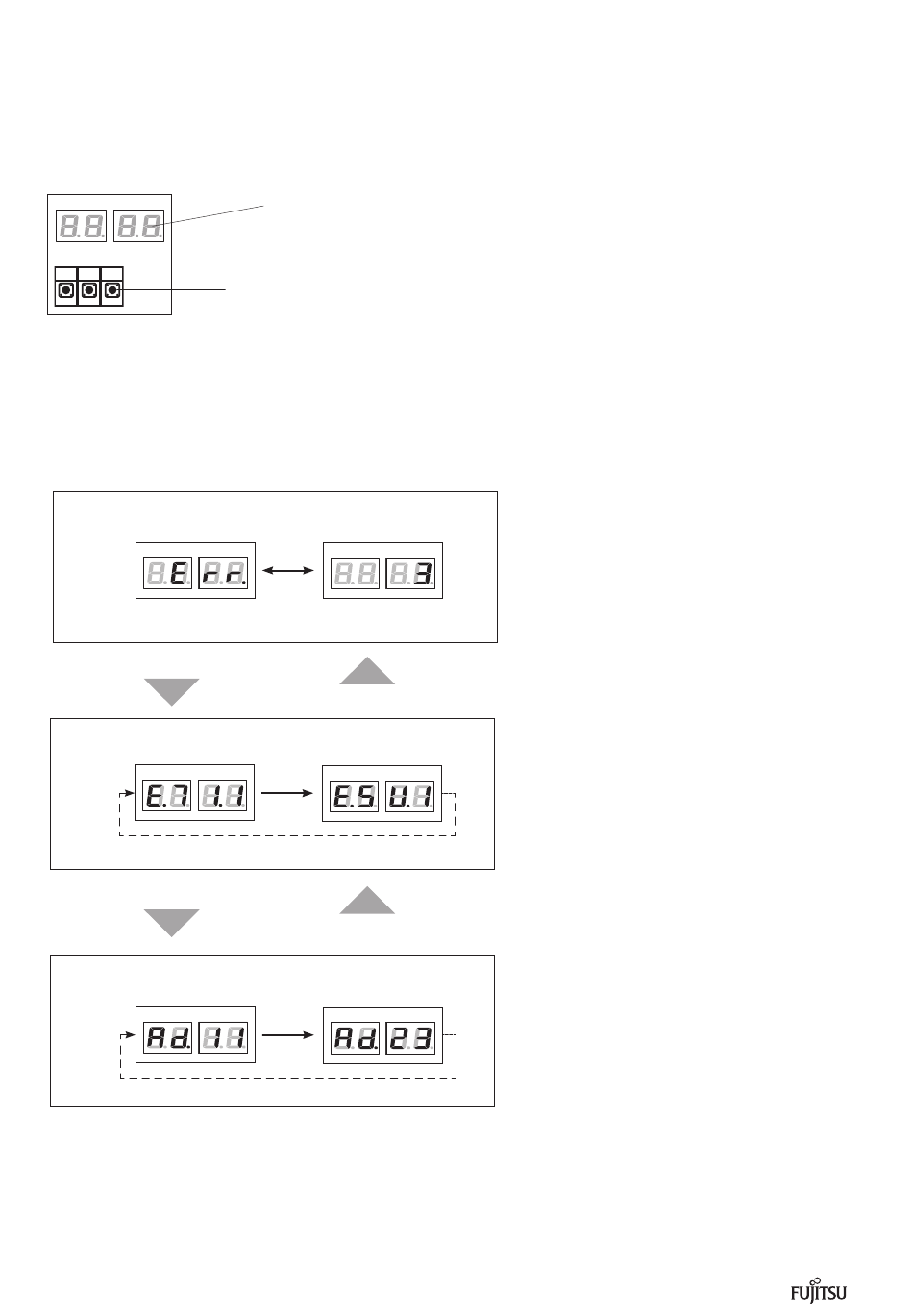

Im Fehlerfall wird mit der vierstelligen 7-Segment-An-
zeige auf der Hauptplatine der Außeneinheit die
Anzahl der Fehler angezeigt.
Um diese Fehler auszulesen, nutzen Sie die Mikrota-
ster und gehen Sie wie folgt vor:
Grundanzeige im Fehlerfall
LED105
LED104
„Err." und Anzahl der Fehlermeldungen werden abwechselnd angezeigt.
"Enter" kurz drücken
Fehlerart
Bsp.: Heißgasfühler 1 anormal
LED105
LED104
Bei mehreren Fehlern durch „Select" (kurzer Druck) blättern.
"Enter" lange drücken*
Adresse der Inneneinheit
LED105
LED104
Bei mehreren Fehlern durch „Select" (kurzer Druck) blättern.
* Nur im Fall einer Inneneinheit mit Fehlermeldung (E.5U.1) wird nach langem
Drücken die Adresse der betroffenen Inneneinheit angezeigt.
Neu auftretende Fehler werden erst angezeigt, wenn
in die Grundanzeige gewechselt wird.
124
7-Segment-Anzeige
Mikrotaster
LED105
LED104
"Enter" kurz drücken
Bsp.: Inneneinheit anormal
LED105
LED104
"Enter" kurz drücken
LED105
LED104
