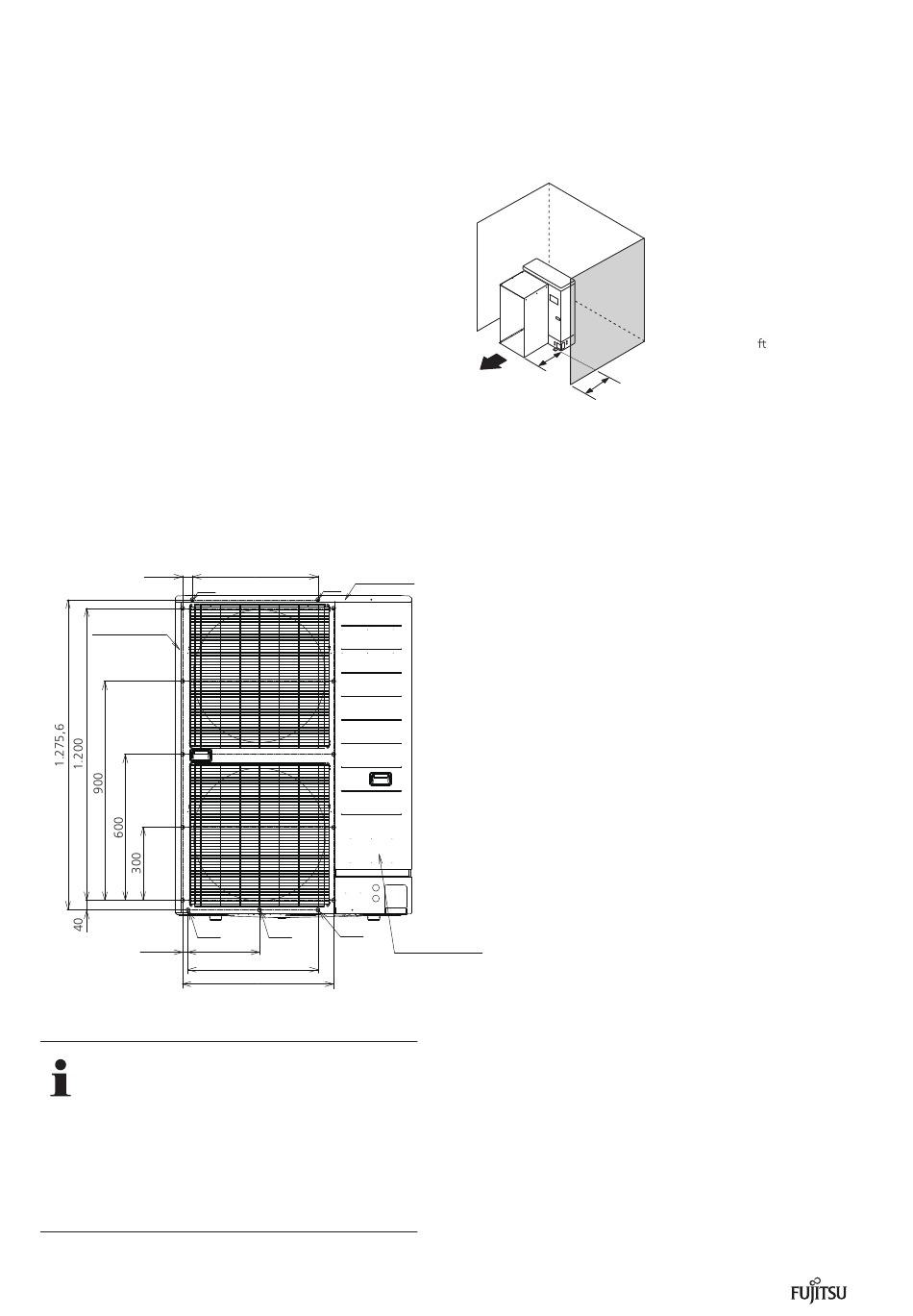

14.4 Luftführung
Wenn hinten und seitlich Hindernisse vorhanden sind
die auch seitlich über die Abmessungen der Außenein-
heit hinaus gehen, installieren Sie eine Luftführung
wie in der Abbildung unten dargestellt.
Die Installation der Einheit ohne Luftführung kann zu
einer Verschlechterung der Leistung führen, verur-
sacht durch Luftkurzschluss, Hochdruck-Betriebsstopp
oder eine andere Fehlfunktion.
Die Luftleitung
Die Luftleitung muss bauseits erstellt werden. Achten
Sie bei der Installation der Luftleitung auf die folgen-
den Punkte:
- Decken Sie nicht die Serviceöffnung ab. Wenn es
abgedeckt ist, kann es für Wartungsarbeiten nicht
geöffnet werden.
- An der Frontplatte befinden sich Schraubenlöcher
für die Installation der Luftleitung. Befestigen Sie die
Luftführung mit Blechschrauben, Ø4 mm (siehe Bild
unten).
40,5
X1
Frontblech
Gefahr
Warnung
X2
22,5
293,6
Hinweis
X1: Entfernen Sie die Schraube, mit der die obere
Platte befestigt ist, und verwenden Sie sie wieder
zur Befestigung der Luftleitung.
X2: Entfernen Sie die Schraube, mit der die Frontplat-
te befestigt ist, und verwenden Sie sie wieder zur
Befestigung der Luftleitung.
Achtung
26
516,2
Frontblech
X1
X2
X2
Serviceöffnung
534,2
621
a: Versatz der Seitenwände
b: Länge der Lu leitung
a ≤ b
b
a
