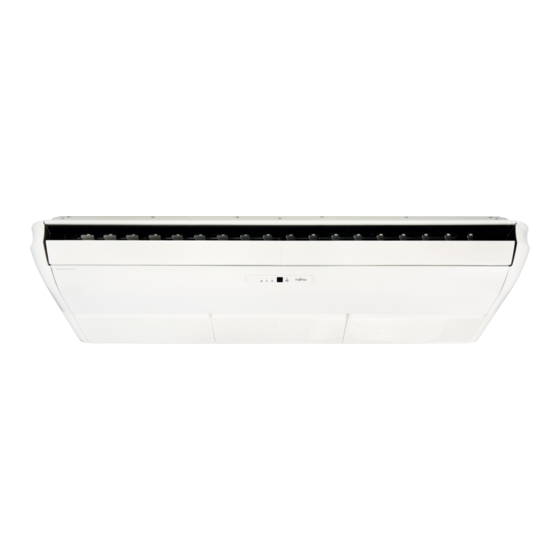

- Seite 1 MONTAGE- UND BETRIEBSANLEITUNG Ihr kurzer Weg zur elektronischen Dokumentation. VRF DECKENMODELLE (Inneneinheit) ABYA 030GTEH ABYA 036GTEH ABYA 045GTEH ABYA 054GTEH...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Einleitung Allgemeine Informationen Mitgeltende Unterlagen Unterlagen aufbewahren Verwendete Symbole Gültigkeit Typenschild CE-Kennzeichnung Sicherheit Sicherheits- und Warnhinweise Bestimmungsgemäßer Gebrauch Allgemeine Sicherheitshinweise Umwelt Erste-Hilfe Wartung EG-Konformitätserklärung Technische Daten Abmessungen Mindestabstände zu Hindernissen Elektro-Anschluss Schaltplan 10. Externe Kontakte 10.1 Eingänge 10.2 Ausgänge 10.3 Zubehör... - Seite 3 11. Luftwurfdiagramme 11.1 ABYA 030GTEH 11.2 ABYA 036GTEH 11.3 ABYA 045GTEH 11.4 ABYA 054GTEH 12. Schalldruck 13. Leistungstabellen 13.1 Kühlen 13.2 Heizen 14. Kondensatverlegung 15. Konfiguration der Inneneinheiten 15.1 DIP-Schaltereinstellungen 15.2 Adressierung der Inneneinheiten über Drehschalter (Option) 16. Funktionseinstellungen 17. Zubehör...
-
Seite 4: Einleitung
1.2 Mitgeltende Unterlagen 1.6 Typenschild Beachten Sie bei der Bedienung und Installation unbedingt alle Jedes Fujitsu Klimagerät ist mit einem Typenschild versehen, auf Anleitungen, die anderen Komponenten Ihrer Anlage beiliegen. welchem die wichtigsten Geräteinformationen vermerkt sind. Diese Anleitungen sind den jeweiligen Komponenten beigefügt. -
Seite 5: Sicherheit
2. Sicherheit 2.2 Bestimmungsgemäßer Gebrauch Fujitsu Klimageräte sind nach dem Stand der Technik und 2.1 Sicherheits- und Warnhinweise anerkannten sicherheitstechnischen Regeln gebaut. Dennoch Beachten Sie bei der Montage und Bedienung die allgemeinen können bei unsachgemäßer oder nicht bestimmungsgemäßer Sicherheitshinweise und Warnhinweise, die jeder Handlung Verwendung Gefahr für Leib und Leben des Fachhandwerkers... -
Seite 6: Allgemeine Sicherheitshinweise
Bauteile im Kältekreislauf. Um mögliche Folgeschäden 2.3.4 Transport vorzubeugen, beachten Sie Folgendes: Tragen Sie das Fujitsu Klimagerät vorsichtig, indem Sie sie an den vorgegebenen Griffen, an der linken und rechten Seite • Lassen Sie die Kältemittelfüllmenge in regelmäßigen Abstän- halten. -
Seite 7: Umwelt
örtliche Behörde für weitere Details. und sollte bei der Planung berücksichtigt werden. 2.3.10 Betrieb mit einem Notstromaggregat 2.5 Erste-Hilfe Die Fujitsu Klimageräte werden bei der Installation an das Einatmen Stromnetz angeschlossen. Bei einem Ausfall der Stromversor- Gefahr Hohe Konzentrationen des Kältemittels können Erstickungen gung kann nicht ausgeschlossen werden, dass Teilbereiche verursachen. -
Seite 8: Eg-Konformitätserklärung
4. EG-Konformitätserklärung... -
Seite 9: Technische Daten
5. Technische Daten Modellbezeichnung ABYA 030GTEH ABYA 036GTEH ABYA 045GTEH ABYA 054GTEH Nennkühlleistung 9,00 11,20 12,50 14,00 Nennheizleistung 10,00 12,50 14,00 16,00 Leistungsaufnahme Luftumwälzung (n/m/h) 1140 / 1370 / 1630 1170 / 1400 / 1690 1230 / 1600 / 2010 1280 / 1780 / 2270 Kühlen... -
Seite 10: Abmessungen
6. Abmessungen Kondensatschlauch Modellbezeichnung ABYA 030GTEH ABYA 036GTEH, ABYA 045GTEH, ABYA 054GTEH Flüssigkeitsleitung 9,52 9,52 Rohrleitungs Sauggasleitung 15,88 19,05 durchmesser Kondensatablauf I.D. 25; A.D. 32 Kondensatablauf Ø 50 Ausbrechöffnung Frischluft Ø 200 Kältemittelleitung – ... -
Seite 11: Mindestabstände Zu Hindernissen
7. Mindestabstände zu Hindernissen Decke Decke Inneneinheit 10 oder mehr 80 oder mehr 150 oder mehr abgehängte Decke abgehängte Decke Inneneinheit 10 oder mehr 80 oder mehr 150 oder mehr 1.600 Abmessungen (benötigter Montageplatz) Inneneinheit (Draufsicht) Gewinde der Abhängung sollte 30 bis 75 mm überstehen Inneneinheit Einheit: mm... -
Seite 12: Elektro-Anschluss
8. Elektro-Anschluss Anschlüsse Beschreibung Klemme Art.-Nr. Spannungsversorgung Zuleitung Spannungsversorgung 230V / 50Hz der Inneneinheit L, N, Pe Kommunikation LON-BUS-Leitung zur Außeneinheit oder weiteren Inneneinheiten - zur Kommunikation von X1, X2, Pe Betriebsdaten Kabel-Fernbedienung Anschluss der Kabel-Fernbedienung mittels 2-adriger Mantelleitung, polaritätsunabhängig Y1, Y2 2-Ader Externe Eingänge... -
Seite 13: Schaltplan
9. Schaltplan Schrittmotor Schrittmotor Lamelle links/rechts Lamelle auf/ab Anzeigeplatine Schwimmer- schalter Wärmetauschertemperaturfühler (Eintritt) grau Wärmetauschertemperaturfühler (Austritt) grau externer Eingang 1 Raum- temperaturfühler externer Eingang 1 externer Eingang 2 externer Eingang 2 ext. Spannungs- UART externer Ausgang versorgung schwarz schwarz schwarz schwarz schwarz schwarz... -
Seite 14: Externe Kontakte
Externe Kontakte externer Eingang Eingangsart externer Ausgang Steckplatz spannungsbehaftet CNA01 Betrieb / Komfortabschaltung / Not-Aus potentialfrei CNA02 spannungsbehaftet CNA03 freie Kühlung potentialfrei CNA04 Betrieb Störung CNB01 Lüfter 10.1 Eingänge Schaltschema spannungsbehaftete Kontakte Wenn ein externes Netzteil für die Eingabeeinheit genutzt wird, werden die Steckplätze CNA01 und CNA03 verwendet. - Seite 15 Schaltschema spannungsbehaftete Kontakte (Parallelschaltung) DC Netzteil 12 - 24V Last- widerstand CNA01 Last- widerstand CNA01 bauseits CNA01 Schaltschema potentialfreier Kontakte Wenn kein externes Netzteil für die Eingabeeinheit genutzt wird, werden die Steckplätze CNA02 und CNA04 verwendet. CNA02 Ch 1 Ch 2 CNA04 Ch 3 bauseits...
- Seite 16 CNA02 Ch 1 Ch 2 CNA04 Ch 3 Schaltschema potentialfreier Kontakte (Parallelschaltung) Bei Parallelschaltung der Kontakte verschiedener Inneneinheiten bauseits müssen diese Kontakte voneinander galvanisch getrennt sein. Achtung! Bei direkter Verbindung der Kontakte verschiedener Inneneinheiten kann ein Kurzschluss auftreten, der die Einheiten zerstören kann! CNA02 CNA02 Eingabeeinheit 1...
-
Seite 17: Externer Eingang
10.1.1 Externer Eingang Komfortabschaltung Betrieb / Not-Aus / Auswahl der Signalart über DIP-Schalter auf der Steuerplatine der Inneneinheit. Set 2-2 Eingangsignalart Flanke Puls Programmierung „Betrieb/Stopp“ ƒ Bei „Flanken-Steuerung“ Stecker Signalart Befehl Aus > Ein Betrieb Ch1 von CNA01 oder CNA02 Ein >... - Seite 18 Programmierung „Not-Aus“ ƒ Bei „Flanken-Steuerung“ Stecker Signal Befehl Aus > Ein Not-Aus Ch1 von CNA01 oder CNA02 Ein > Aus Normal Ch1 von CNA01 oder CNA02 Befehl Not-Aus Normal Inneneinheit Betrieb Stopp Fernbedienung ƒ Bei „Puls-Steuerung“ Stecker Signal Befehl Aus > Ein Not-Aus CNA01 Aus >...
- Seite 19 Programmierung „Komfortabschaltung“ ƒ Bei „Flanken-Steuerung“ Stecker Signal Befehl Aus > Ein Komfortabschaltung Ch1 von CNA01 oder CNA02 Ein > Aus Normal Ch1 von CNA01 oder CNA02 Befehl Komfortabschaltung Normal Inneneinheit Betrieb Stopp Fernbedienung ƒ Bei „Puls-Steuerung“ Stecker Signal Befehl Aus > Ein Komfortabschaltung CNA01 Aus >...
- Seite 20 ƒ Gruppensteuerung Achtung! Bei Komfortabschaltung müssen alle Inneneinheiten einer Gruppe angeschlossen werden. Beispiel 1 : OK Fernbedienungsgruppe DC Netzteil 12 - 24V Last- widerstand Kabel-Fern- bedienung Last- widerstand bauseits Beispiel 2 : nicht zulässig Fernbedienungsgruppe DC Netzteil 12 - 24V Last- widerstand Kabel-Fern-...
- Seite 21 10.1.2 „Freie Kühlung“ Stecker Signal Befehl Aus > Ein Freie Kühlung Ch3 von CNA03 oder CNA04 Ein > Aus Normal Anlage im Kühlbetrieb (Beispiel) Ch3 von CNA03 oder CNA04 Normal Einspritzventil Raumtemperatur (Ist-Wert) Raumtemperatur (Soll-Wert) Hinweis Freie Kühlung kann nicht sofort bzw. direkt umgesetzt werden, wenn andere Inneneinheiten im Kältekreis in Betrieb sind.
-
Seite 22: Ausgänge
10.2 Ausgänge Verwenden Sie ein Kabel mit einer maximalen Länge von 25 m Hinweis mit der entsprechenden Aderzahl. Polarität ist [+] für Pin 1 und [-] für die Pins 2-5. Achten Sie auf Die Kabel müssen separat von der Einspeisung verlegt werden. korrekten Anschluss. -
Seite 23: Zubehör
Wirkschema Betriebsanzeige (Ausgang 1) Betrieb Inneneinheit Stopp CNB01 (1-2) Wirkschema Fehleranzeige (Ausgang 2) Fehler Inneneinheit Normal CNAB01(1-3) Wirkschema Betriebsmeldung Lüfter (Ausgang 3) Lüfter ein Inneneinheit Lüfter stopp CNB01 (1-4) Hinweis Das Ausgangssignal wird bei Abtauung und Ölrückführung abgeschalten. 10.3 Zubehör Bezeichnung Anzahl Artikel-Nr. -
Seite 24: Luftwurfdiagramme
Luftwurfdiagramme Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: 11.1 ABYA 030GTEH Einheit: (m / s) ( m ) Draufsicht Vertikale Lamellen : Aufwärts Einheit: (m / s) Horizontale Lamellen : Zentriert ( m ) Einheit: (m / s) ( m ) 0,25 Einheit: (m / s) -
Seite 25: Abya 036Gteh
11.2 ABYA 036GTEH Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Einheit:(m / s) ( m ) Draufsicht Vertikale Lamellen : Aufwärts Einheit:(m / s) Horizontale Lamellen : Zentriert ( m ) Einheit:(m / s) ( m ) 0,25 Einheit:(m / s) ( m ) 0,25 Einheit:(m / s) 0,25... -
Seite 26: Abya 045Gteh
11.3 ABYA 045GTEH Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Einheit: (m/s) ( m ) Draufsicht Vertikale Lamellen : Aufwärts Horizontale Lamellen : Zentriert Einheit: (m/s) ( m ) Einheit: (m/s) ( m ) 0,25 Einheit: (m/s) ( m ) 0,25 Einheit: (m/s) 0,25 ( m ) 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18... -
Seite 27: Abya 054Gteh
11.4 ABYA 054GTEH Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Einheit: (m/s) ( m ) Draufsicht Vertikale Lamellen : Aufwärts Horizontale Lamellen : Zentriert Einheit: (m/s) ( m ) 0,25 Einheit: (m/s) ( m ) 0,25 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1718 19 20 21 22 ( m ) Einheit: (m/s) ( m ) - Seite 28 11.4.1 Frischluft ABYA 30 ABYA 36 ABYA 45 ABYA 54 Luftmenge [m³/min]...
-
Seite 29: Schalldruck
Schalldruck ABYA 030GTEH ABYA 036GTEH NC-65 NC-65 NC-60 NC-60 NC-55 NC-55 NC-50 NC-50 NC-45 NC-45 High NC-40 NC-40 High NC-35 NC-35 NC-30 NC-30 NC-25 NC-25 NC-20 NC-20 NC-15 NC-15 1.000 2.000 4.000 8.000 1.000 2.000 4.000 8.000 ABYA 045GTEH ABYA 054GTEH... - Seite 30 Messpunkt für den Schalldruck...
-
Seite 31: Leistungstabellen
Leistungstabellen 13.1 Kühlen ABYA 030GTEH Raumtemperatur Außen- 20°CDB / 15 °CWB 23°CDB / 16 °CWB 24°CDB / 17 °CWB 26°CDB / 18 °CWB 27°CDB / 19 °CWB 28°CDB / 20 °CWB 30°CDB / 22 °CWB 32°CDB / 23 °CWB temperatur (°CDB) -
Seite 32: Heizen
13.2 Heizen ABYA 030GTEH Innentemperatur Außentemperatur 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB 24°CDB 26°CDB (°CDB) (°CWB) -19.3 -20.0 -16.0 -15.0 -12.0 -13.0 -9.0 -10.0 -7.0 -8.0 -5.0 -6.0 -4.0 -3.0 -1.0 -2.0 -1.0 10,6 10,6 10,0 11,1 10,6 10,0 11,3 10,6 10,0 10.6... -
Seite 33: Kondensatverlegung
Kondensatverlegung ƒ Verwenden Sie gewöhnliche, harte PVC-Leitungen (DN25) [Außendurchmesser 32 mm]. ƒ Führen Sie keine Steigleitungen, Siphons oder Entlüftungen aus. ƒ Stellen Sie ein Gefälle her (mindestens 1/100). ƒ Verwenden Sie Halter, wenn lange Leitungen installiert werden. ƒ Verwenden Sie Isoliermaterial nach Bedarf, so dass die Leitungen nicht einfrieren oder schwitzen. -
Seite 34: Konfiguration Der Inneneinheiten
Konfiguration der Inneneinheiten 15.1 DIP-Schaltereinstellungen Einstellung erfolgt an den DIP-Schaltern der Inneneinheit. DIP-Schalter Funktion Werkseinstellung nicht ändern (Leistung der Inneneinheit) nicht ändern (Leistung der Inneneinheit) SET 1 nicht ändern (Leistung der Inneneinheit) nicht ändern (Leistung der Inneneinheit) nicht ändern (Leistung der Inneneinheit) Auswahl externes Eingangssignal „Flanke / Puls“... -
Seite 35: Adressierung Der Inneneinheiten Über Drehschalter (Option)
15.2 Adressierung der Inneneinheiten über Drehschalter (Option) Manuelle Adressierung über Drehschalter (nicht bei automatischer Adressierung). Drehschalter Kältekreislaufadresse REF AD x10 REF AD x1 Adresse Drehschalter Inneneinheit IU AD x10 IU AD x1 00 0 00 1 00 2 Hinweis Kältekreislaufadresse bei allen Inneneinheiten eines Kältekreises identisch, passend zur Außeneinheit. -
Seite 36: Funktionseinstellungen
Funktionseinstellungen Funktion Funktionsnr. Einstellwert Einstellung Werkseinstellung Details Adresse Inneneinheit 00-63 Drehschalter „IU AD“ müssen auf „0“ stehen Adresse Kältekreis 00-99 Drehschalter „REF AD“ müssen auf „0“ stehen Standard Anzeigeeinstellung des Filterintervalls. Bei zu Filteralarm Intervall länger früher Meldung auf 01 setzen, bei zu später Meldung auf 02 setzen. - Seite 37 Funktion Funktionsnr. Einstellwert Einstellung Werkseinstellung Details 0°C 0,5°C 1,0°C 1,5°C 2,0°C Auswahl der Totband-Breite bei Zwei-Soll- Totband-Breite* wert-Methode (Funktionsnummer 68) 2,5°C 3,0°C 3,5°C 4,0°C 4,5°C Funktionsnummer 68 und 69 nur bei entsprechender Konfiguration der Bedienung...
-
Seite 38: Zubehör
Zubehör Abbildung Bezeichnung Modell Bemerkung Artikel-Nr. 2-adrige Kabel-Fernbedienung zur separaten Einstellung der Luftleitlamellen, inkl. allen Funktionen einer Ka- Touch-Fernbedienung UTY-RNRYZ2 bel-Fernbedienung. Beleuchtetes Touch-Display zur 2599483 intuitiven Bedienung. Anzeige der aktuellen Raumtempe- ratur und des Innengerätenamens sowie Timerfunktionen. 2-adrige Kabel-Fernbedienung mit grundlegenden Funktionen wie Start/Stopp, Temperatursteuerung, Kabel-Fernbedienung UTY-RLRY... -
Seite 39: Fehlercodes
Fehlercodes Anzeige Display Anzeige LED Beschreibung Kabel-Fernbedienung Operation Timer Filter 1 x 2 x Übertragungsfehler der Fernbedienung zur Inneneinheit 1 x 4 x Netzwerk-Kommunikationsfehler 1 x 6 x Verbindungsfehler Kommunikationsplatine 2 x 6 x ... - Seite 40 Swegon Germany GmbH Carl-von-Linde-Straße 25, 85748 Garching-Hochbrück Tel. +49 (0) 89 326 70 - 0, Fax +49 (0) 89 326 70 - 140 info@swegon.de, www.swegon.de © 02.2021 Swegon Germany GmbH...
