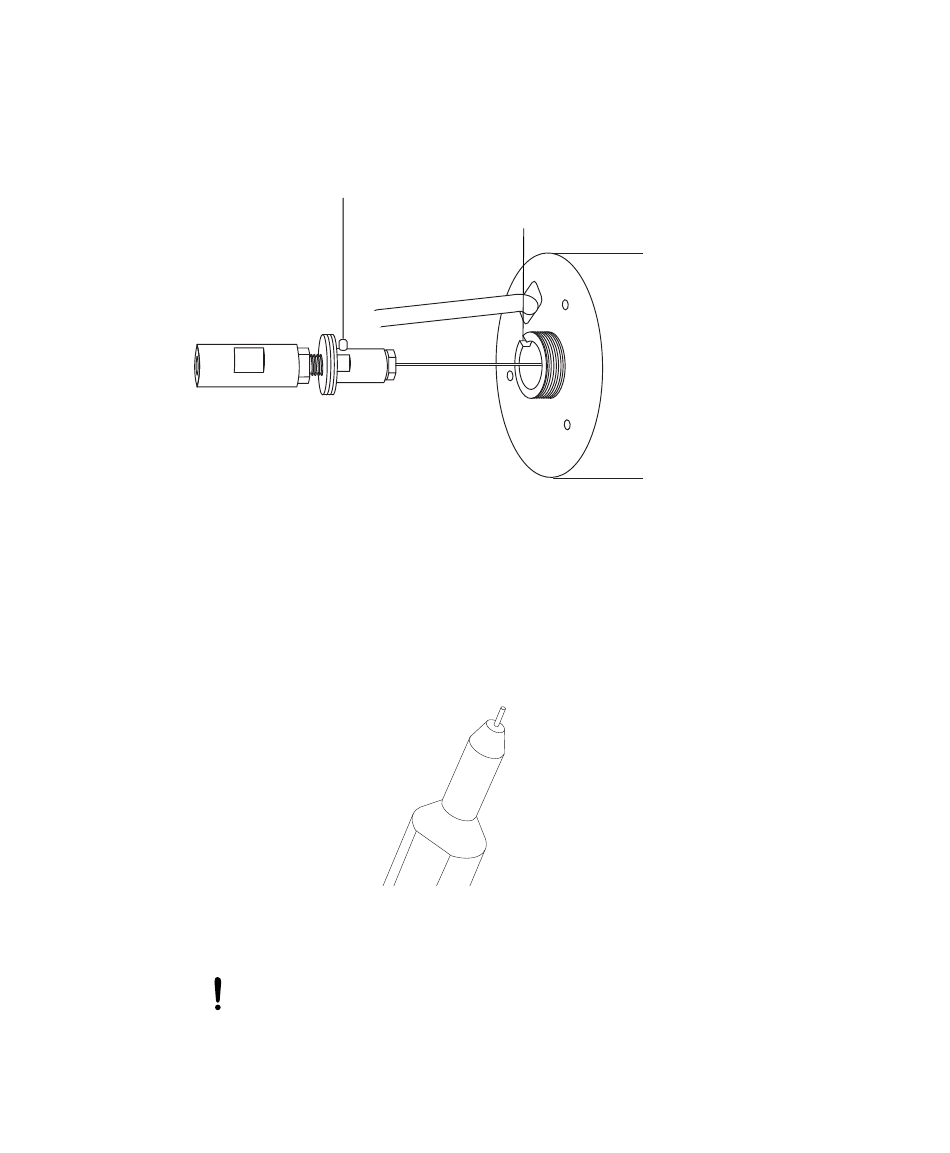

16. Schieben Sie PEEK-Verbindungsstück/UNF-Kupplungseinheit und
Kapillare vorsichtig in die Sprühkopfeinheit, so dass der Arretierstift an
der UNF-Kupplung vollständig in die Aufnahmebohrung am Kopf der
Sprühkopfeinheit einrastet.
17. Setzen Sie den Zerstäubereinstellknopf auf die Einheit aus
PEEK-Verbindungsstück/UNF-Kupplungseinheit.
18. Schrauben Sie den Zerstäubereinstellknopf handfest an die
Sprühkopfeinheit.
19. Setzen Sie die neue Metalldichtung in die Sprühkopfspitze ein.
Metalldichtung
20. Schieben Sie die Sprühkopfspitze über die Kapillare und schrauben Sie
die Spitze auf die Sprühkopfeinheit.
Hinweis:
Sprühkopfspitze vollständig fest.
Einbauen der optionalen ESI-Kapillare mit kleinem Durchmesser
Arretierstift an der UNF-Kupplung
Um Gaslecks zu verhindern, ziehen Sie die
11. Januar 2016, 715004159DE Rev. C
Aufnahmebohrung an der Sprühkopfeinheit
