So stellen Sie Signalanschlüsse her:
1.
Entnehmen Sie die Positionen der Signalanschlüsse dem
Siebdrucketikett auf der Rückseite des jeweiligen Geräts.
2.
Schließen Sie die positiven und negativen Adern des Signalkabels mit
einem kleinen Schlitzschraubendreher an den Steckverbinder an.
3.
Schieben Sie die Klemme (mit nach unten zeigender Ausbuchtung) in
die Abschirmung.
4.
Führen Sie die Klemme und Abschirmung (mit nach unten zeigender
Ausbuchtung) in die Steckverbinderabdeckung ein und ziehen Sie diese
mit einer Blechschraube handfest an.

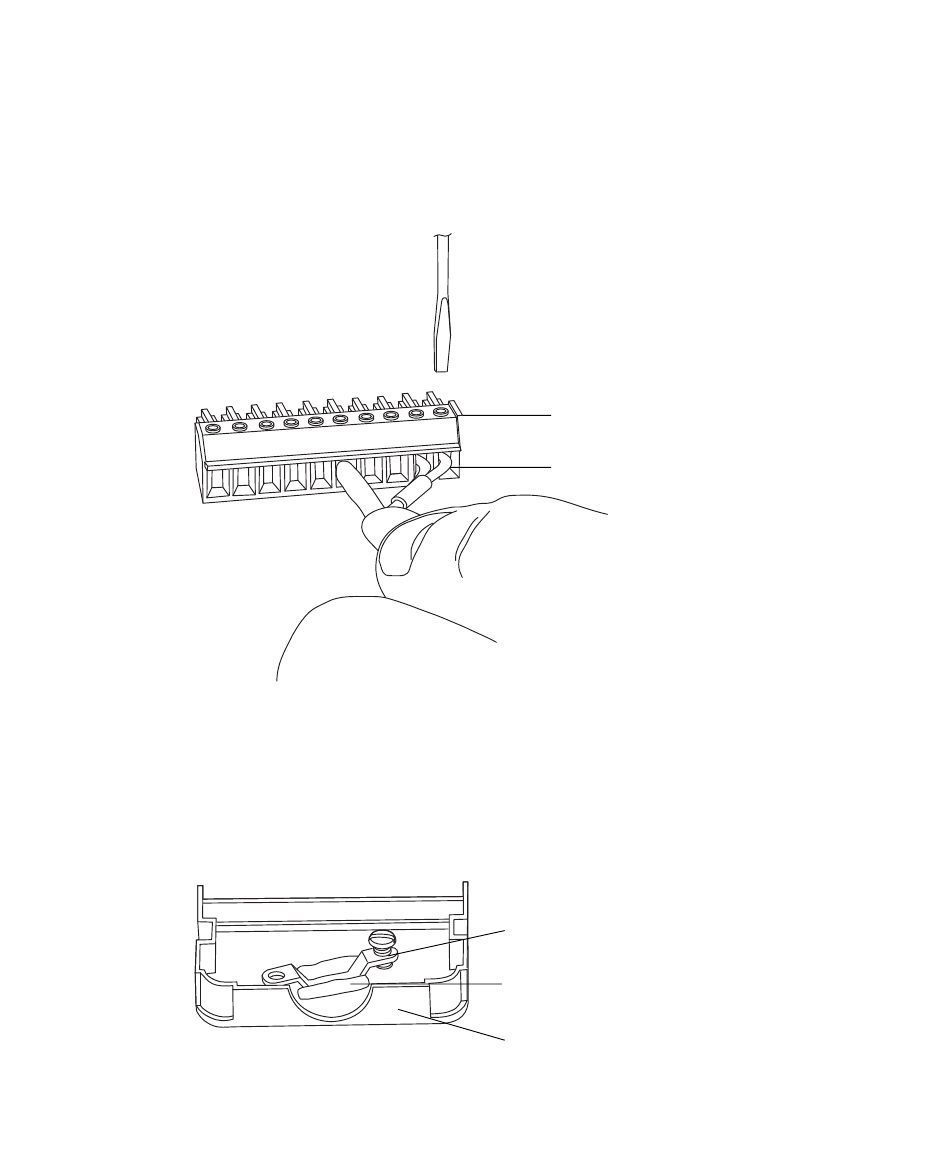

Ein-/Ausgangssignalsteckverbinder
Stecker
Signalkabel
TP02585
Klemme
Abdeckung
TP02586
Steckverbinderabdeckung
11. Januar 2016, 715004159DE Rev. C
355
