6 Wartungsarbeiten

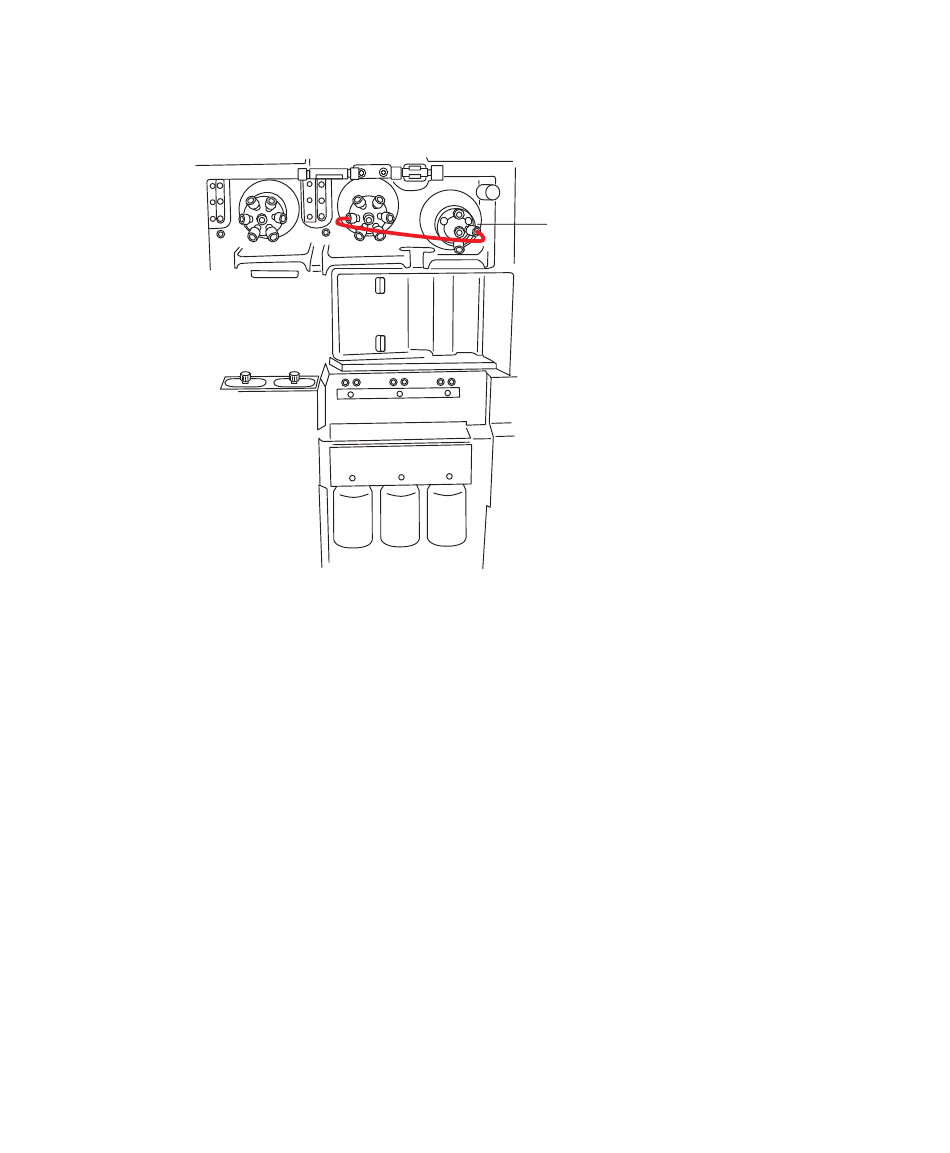

7. Schließen Sie die rote PEEK-Kapillare (1/16 Zoll, 200 mm) von Port 3
des Probenauswahlventils unter Verwendung zwei langer, handfest
anzuziehender Anschlussstücke an Port 3 des Schaltventils an.
A
B
C
8. Schließen Sie die naturfarbene PEEK-Kapillare (1/16 Zoll, 1000 mm)
unter Verwendung eines langen, handfest anzuziehenden
Anschlussstücks an Port 4 des Schaltventils an und führen Sie die
Kapillare in den Abfallanschluss ein.
