14. Entsorgen Sie die Kapillare, die PTFE-Hülle und die Quetschhülse
gemäß den geltenden Umweltvorschriften.
So bauen Sie die neue Kapillare ein
1. Schieben Sie die neue Quetschhülse auf den neuen PTFE-Hüllschlauch,
so dass ca. 2 mm des Hüllschlauchs am schmaleren Ende der
Quetschhülse herausragen.

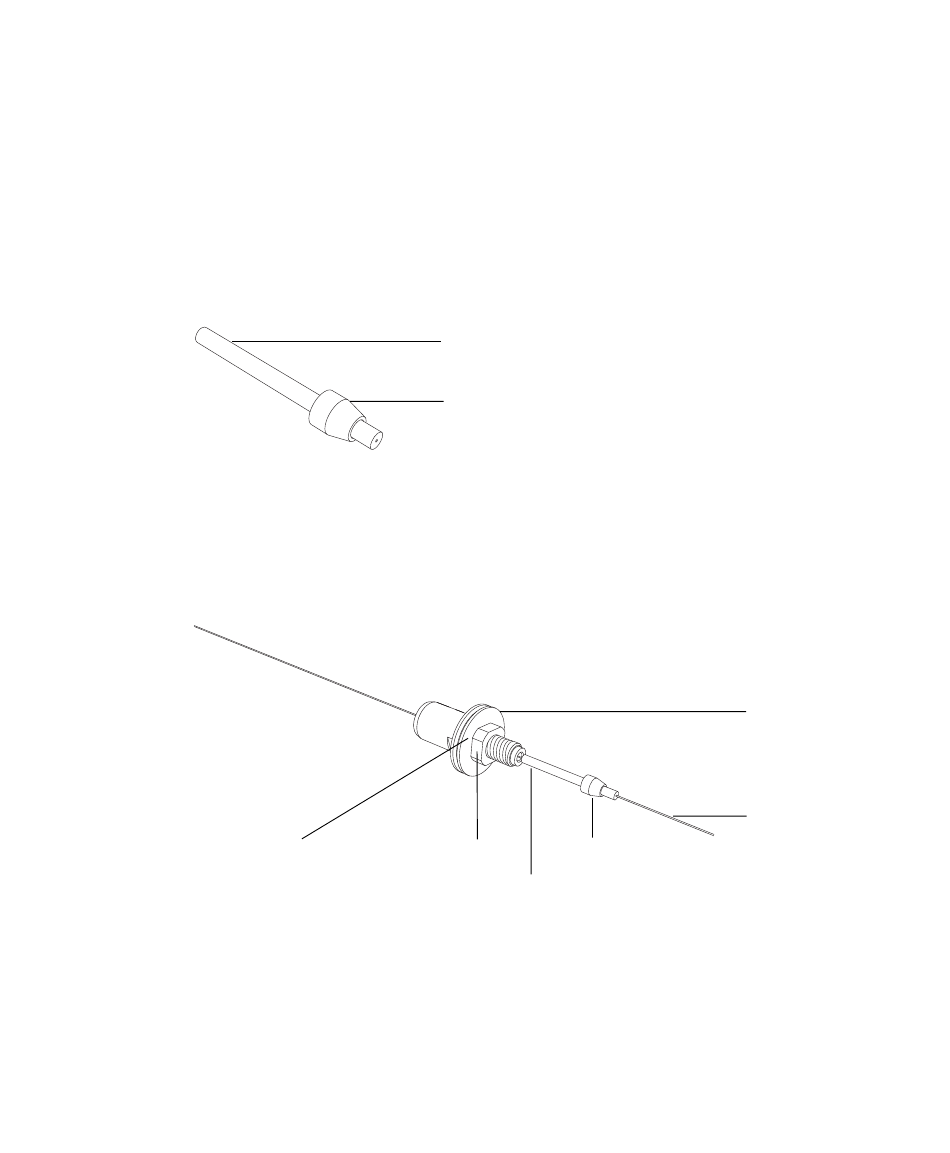

Hinweis: Vergewissern Sie sich, dass die Quetschhülse richtig
ausgerichtet ist (siehe Abbildung).
2. Schieben Sie den PTFE-Hüllschlauch und die Quetschhülseneinheit auf
die neue Kapillare.
3. Schieben Sie die Kapillare in den Gleitanschluss, bis der Hüllschlauch
das enge Gewindeende des Gleitanschlusses erreicht hat, wie in der
folgenden Abbildung gezeigt.
Kreisförmige
Scheibe
4. Vergewissern Sie sich, dass die Sicherungsmutter des Gleitanschlusses
vollständig bis an die kreisförmige Scheibe des Gleitanschlusses
geschraubt ist, wie in der folgenden Abbildung gezeigt.
:
Hüllschlauch
Quetschhülse
Sicherungsmutter
Hüllschlauch
