6 Wartungsarbeiten

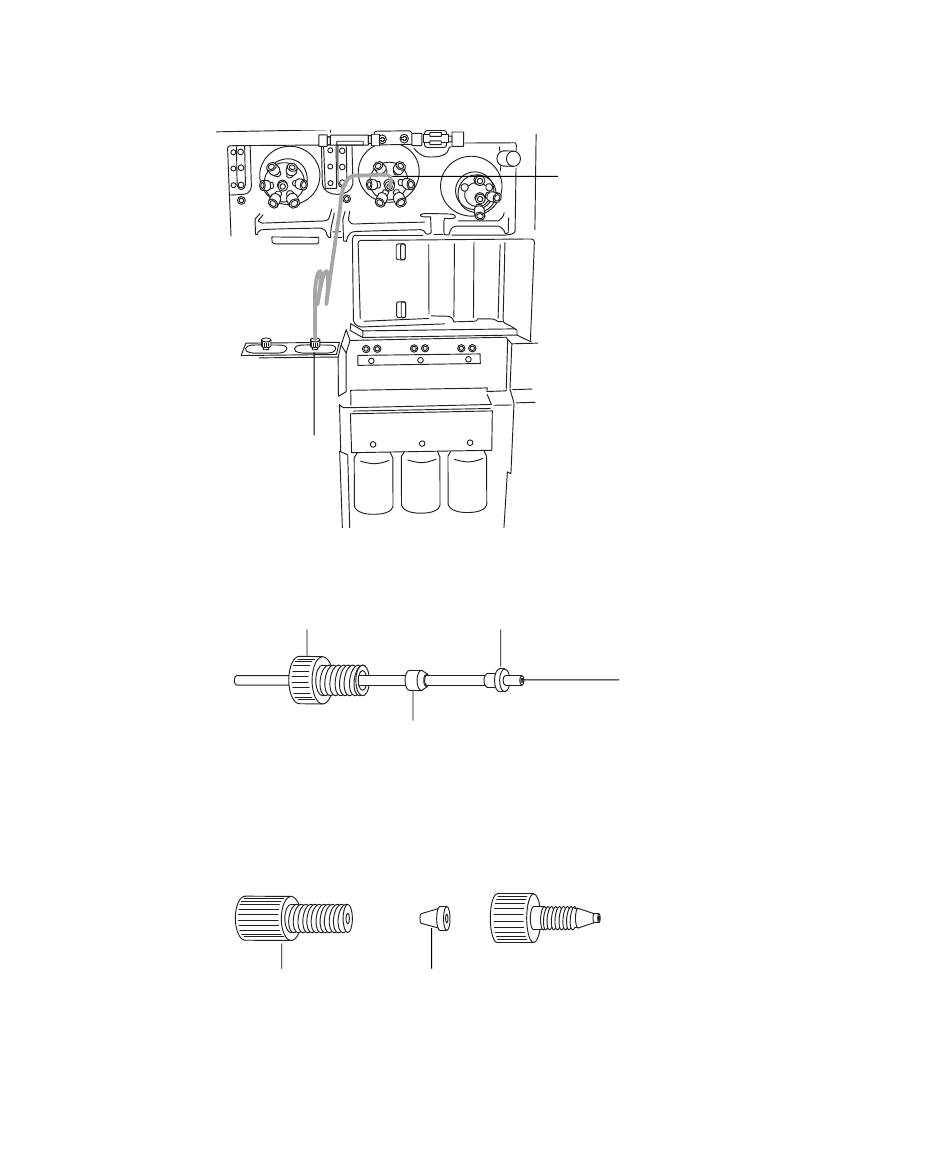

2. Verbinden Sie die Probenpumpe unter Verwendung der
Edelstahlkapillare mit Port 7 des Probenauswahlventils.
A
B
C
Probenpumpe
a. Schieben Sie die PEEK-Mutter, den Edelstahlring und die Super
Flangeless Quetschhülse über das Pumpenende der Stahlkapillare.
PEEK-Mutter
b. Führen Sie die Kapillare in die Pumpe und ziehen Sie das
Anschlussstück fest.
c. Schrauben Sie am Probenauswahlventil den naturfarbenen
PEEK-Adapter (weiblich/männlich) in Port 7.
Flanschlose Mutter
d. Schieben Sie die transparente flanschlose 1/16-Zoll-Mutter und die
blaue flanschlose 1/16-Zoll-Quetschhülse über die Kapillare.
282 11. Januar 2016, 715004159DE Rev. C
A
B
C
B C
A
Wa ters
C
B
A
Super Flangeless Quetschhülse
Edelstahlring
Flanschlose Quetschhülse
Probenauswahlventil
Edelstahlleitung
PEEK-Adapter
(weiblich/männlich)
