B Externe Anschlüsse
Elektrische Verbindungen herstellen
Erforderliche Materialien:
Steuerkabel für Oerlikon Vorpumpe
Herstellen der elektrischen Anschlüsse:
1.
Verbinden Sie die Netzkabel der Vorpumpen mit der
Netzstromversorgung.
2.

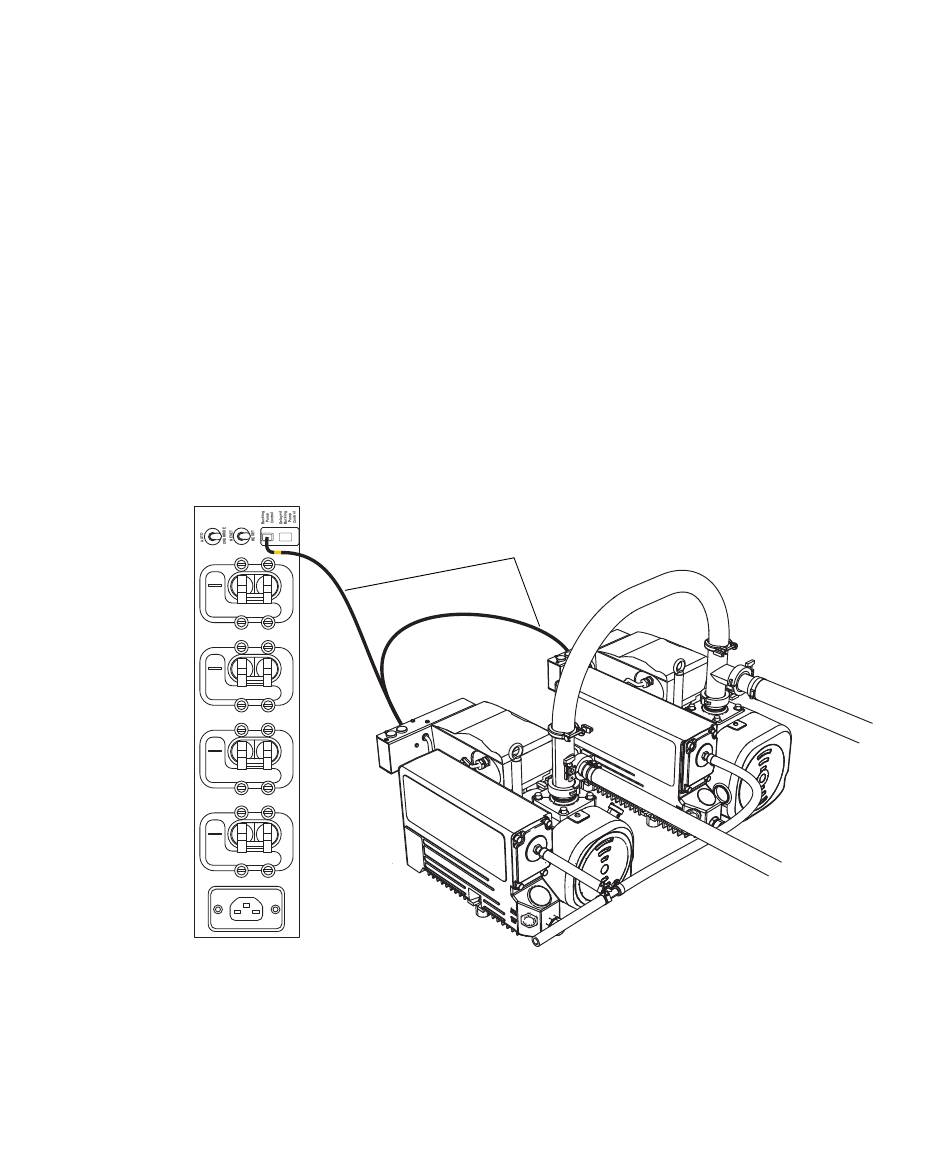

Schließen Sie den RJ45-Stecker des gelb gekennzeichneten Steuerkabels
für die Vorpumpe am linken Kontrollanschluss der Pumpe (Backing
Pump Control) oberhalb der Netzschalter auf der Rückseite des
Massenspektrometers an.
Hinweis:
nicht verwendet.
EPC
ON
OFF
AUXILIARY
ON
OFF
EPC
ON
OFF
VACUUM
ON
OFF
ELECTRONICS
200-240V, 50/60Hz, 2kW
3.
Schließen Sie die D-Stecker des Steuerkabels für die Vorpumpen jeweils
an eine Vorpumpe an.
Sie können die beiden D-Stecker in einer beliebigen Anordnung an
Tipp:
die beiden Pumpen anschließen.
332
11. Januar 2016, 715004159DE Rev. C
Der rechte Anschluss (Delayed Backing Pump Control) wird
Steuerkabel für
Oerlikon Vorpumpe
