Warnschild
22. Befestigen Sie die Endabdeckung und die Dichtung am ESI-Sprühkopf,
indem Sie die drei Schraubbefestigungen mithilfe eines
2,5-mm-Inbusschlüssels festziehen.
Edelstahlkapillare

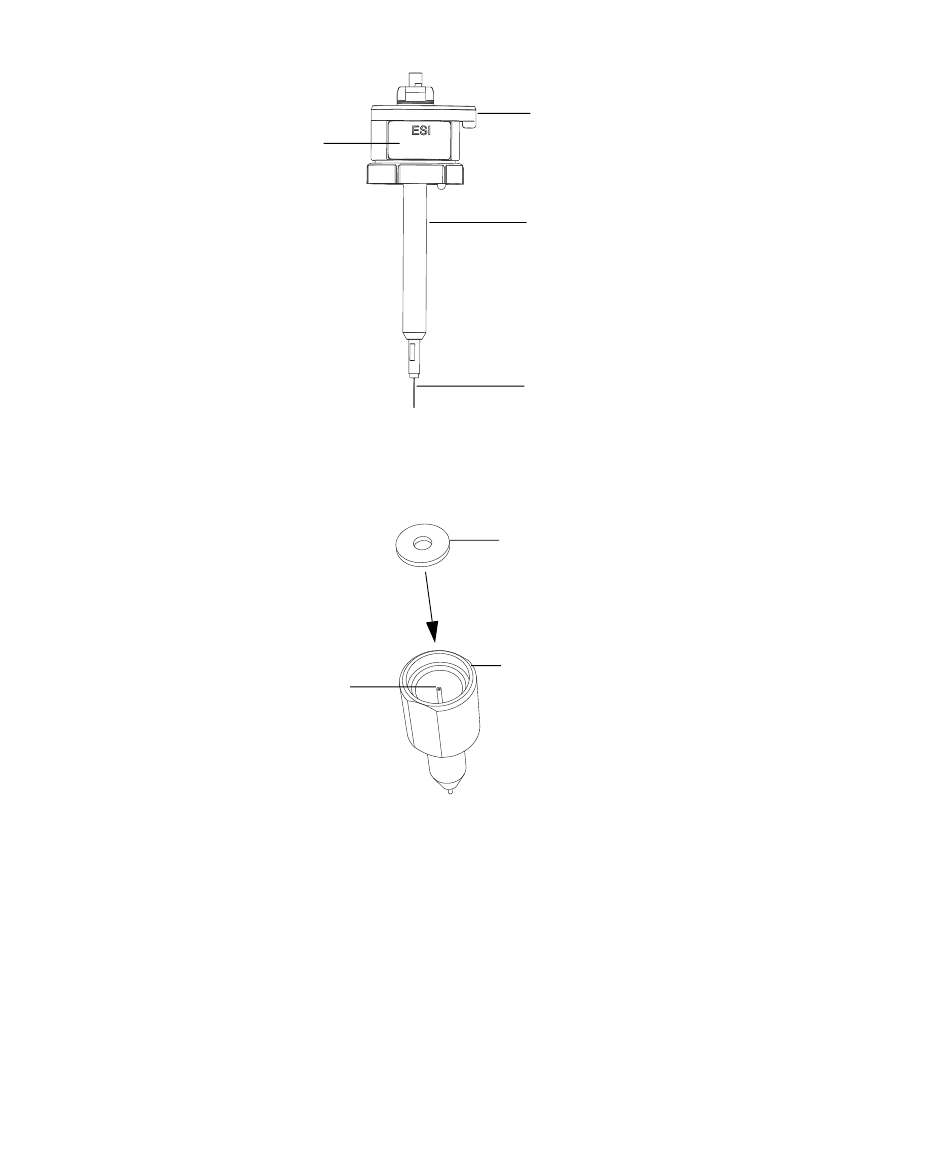

23. Setzen Sie die neue Nickeldichtung in die ESI-Sprühkopfspitze ein,
damit die Dichtung um die schmale Edelstahlkapillare in der
Sprühkopfspitze sitzt.
24. Schieben Sie die Sprühkopfspitze vorsichtig auf den ESI-Sprühkopf und
vergewissern Sie sich, dass die Kapillare durch die Edelstahlkapillare in
die Sprühkopfspitze geführt wird.
25. Schrauben Sie die Sprühkopfspitze auf den ESI-Sprühkopf.
Wartung des ESI-Sprühkopfes
Ablauf der
Überlaufvorrichtung
ESI-Sprühkopfeinheit
Kapillare
Nickeldichtung
ESI-Sprühkopfspitze
