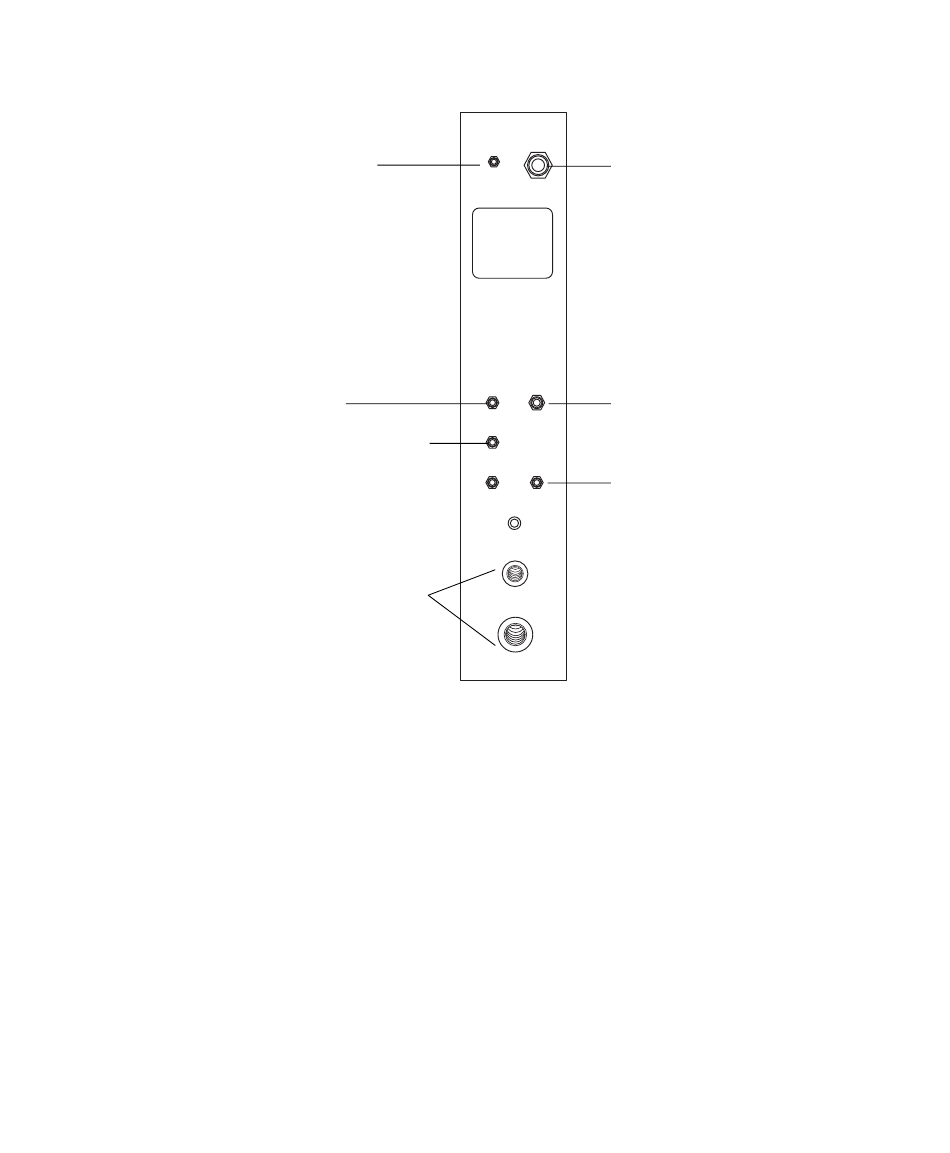

Vakuum- und Gasanschlüsse des Massenspektrometers:
Pilotventilanschluss
IMS-Gaseinlass
Gaseinlass der Stoßkammer
Vakuumanschlüsse
der Vorpumpe
2. Befestigen Sie einen Stickstoffdruckregler an der Stickstoffzufuhr.
Der Stickstoff muss trocken und ölfrei sein und eine

Bedingung:

Reinheit von mindestens 95 % aufweisen.
3. Schließen Sie das freie Ende des 6-mm-PTFE-Schlauchs an den
Stickstoffdruckregler an.
4. Stellen Sie den Stickstoffdruckregler auf einen Druck von 700 kPa
(7 bar, 102 psi) ein.
5. Stellen Sie sicher, dass an den Anschlüssen der Stickstoffzufuhr keine
Undichtigkeiten vorhanden sind.
Anschließen der Stickstoffgaszufuhr
EXHAUST
PILOT VALVE
Stickstoffabgas
IMS GAS IN API GAS IN
1 bar 7 bar
Stickstoffeinlass
COLLISION
GAS IN
0.5 bar
HELIUM CELL
GAS IN
0.5 bar
Gaseinlass der
Heliumkammer
