6 Wartungsarbeiten
Begründung:
Totvolumen sichergestellt.
3. Setzen Sie die UNF-Kupplung auf die neue Kapillare.
Bedingung: Verwenden Sie eine UNF-Kupplung ohne Rillen, die für den
IonSABRE II Sprühkopf geeignet ist.
4. Verwenden Sie die Spitzzange, um eine neue Quetschhülse auf die
Kapillare zu schieben.

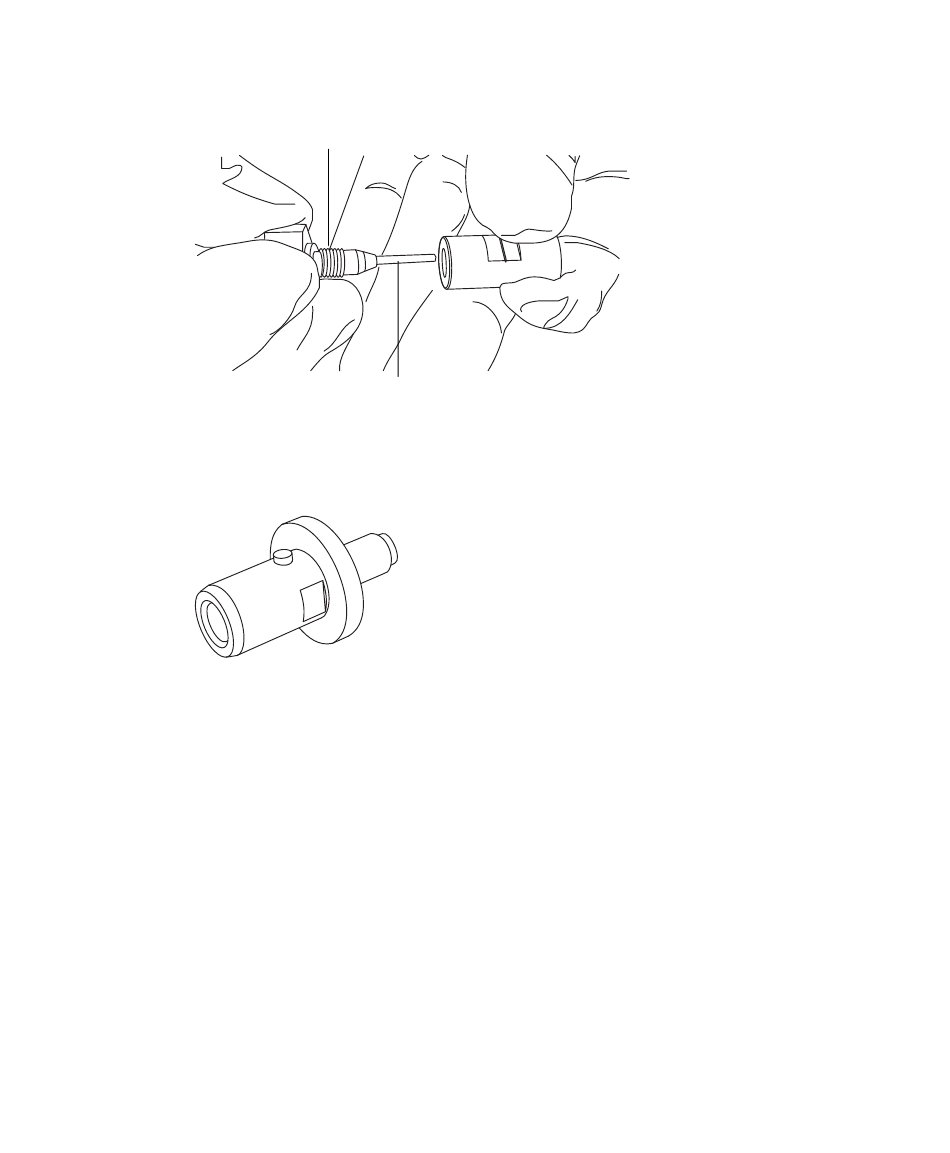

5. Schieben Sie die Kapillare in das PEEK-Verbindungsstück und achten
Sie darauf, dass sie richtig sitzt.
6. Schrauben Sie die UNF-Kupplung in das PEEK-Verbindungsstück ein
und ziehen Sie sie nur handfest an.
7. Ziehen Sie vorsichtig an der Kapillare und prüfen Sie diese auf festen
Sitz.
8. Ziehen Sie mit dem 7-mm-Schraubenschlüssel die Sicherungsmutter am
PEEK-Verbindungstück fest.
204 11. Januar 2016, 715004159DE Rev. C
Hierdurch ist beim Einsetzen der Kapillare ein minimales
Sprühkopfeinlassanschluss
PEEK-Kapillare
TP02671
