6 Wartungsarbeiten
5.

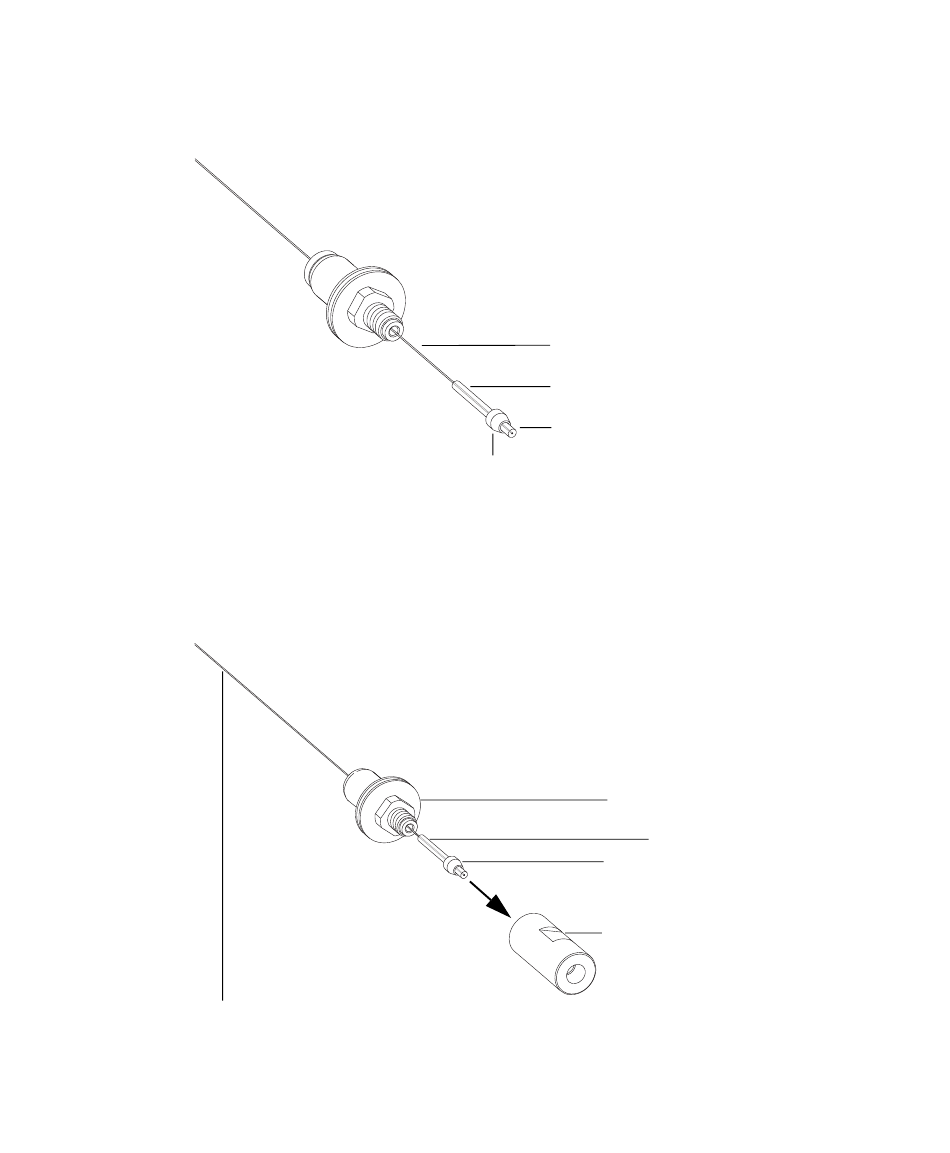

Schieben Sie die Kapillare durch den Gleitanschluss, so dass das Ende
der Kapillare mit dem Ende des PTFE-Hüllschlauchs ausgerichtet ist,
wie in der folgenden Abbildung gezeigt.
6.
Führen Sie die Kapillare und den Hüllschlauch vollständig in das
PEEK-Verbindungsstück ein, und vergewissern Sie sich, dass das Ende
der Kapillare mit dem Ende des Hüllschlauchs bündig ist.
Begründung: Dies gewährleistet, dass die Kapillare mit dem
PEEK-Verbindungsstück korrekt ausgerichtet ist.
Kapillare
190
11. Januar 2016, 715004159DE Rev. C
Kapillare
Hüllschlauch
Hüllschlauch und Kapillarenden
aufeinander ausgerichtet
Quetschhülse
Gleitanschluss
Hüllschlauch
Quetschhülse
PEEK-Verbindungsstück
