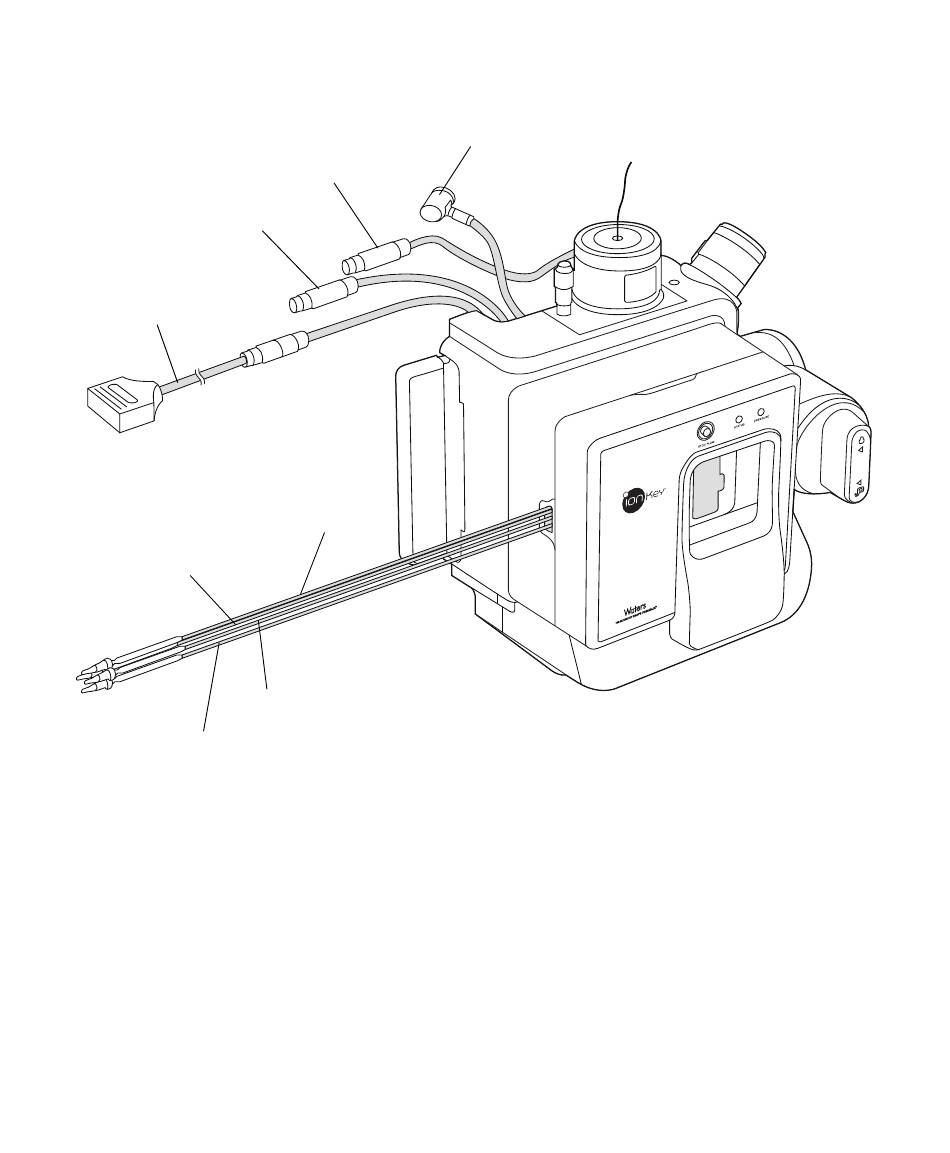

ionKey Verbindungen der Quelle:
Hochspannungskabel des
Referenzsprühkopfes
Hochspannungskabel
Daten-/Netzkabel zum
PSPI/QSPI-Anschluss
am µSample Manager
Flüssigkeitseinlassleitung
Flüssigkeitsinfusionsleitung
Optionale Leitung der Nachsäulenzugabe (PCA)
Flüssigkeitsabfallleitung
14. Schließen Sie das Daten-/Netzkabel an den PSPI (ACQUITY UPLC
M-Class)/QSPI (nanoACQUITY UPLC) -Anschluss auf der Rückseite des
µSample Managers an und ziehen Sie die Schrauben des Anschlusses
mit einem Schraubenzieher fest.
