6 Wartungsarbeiten

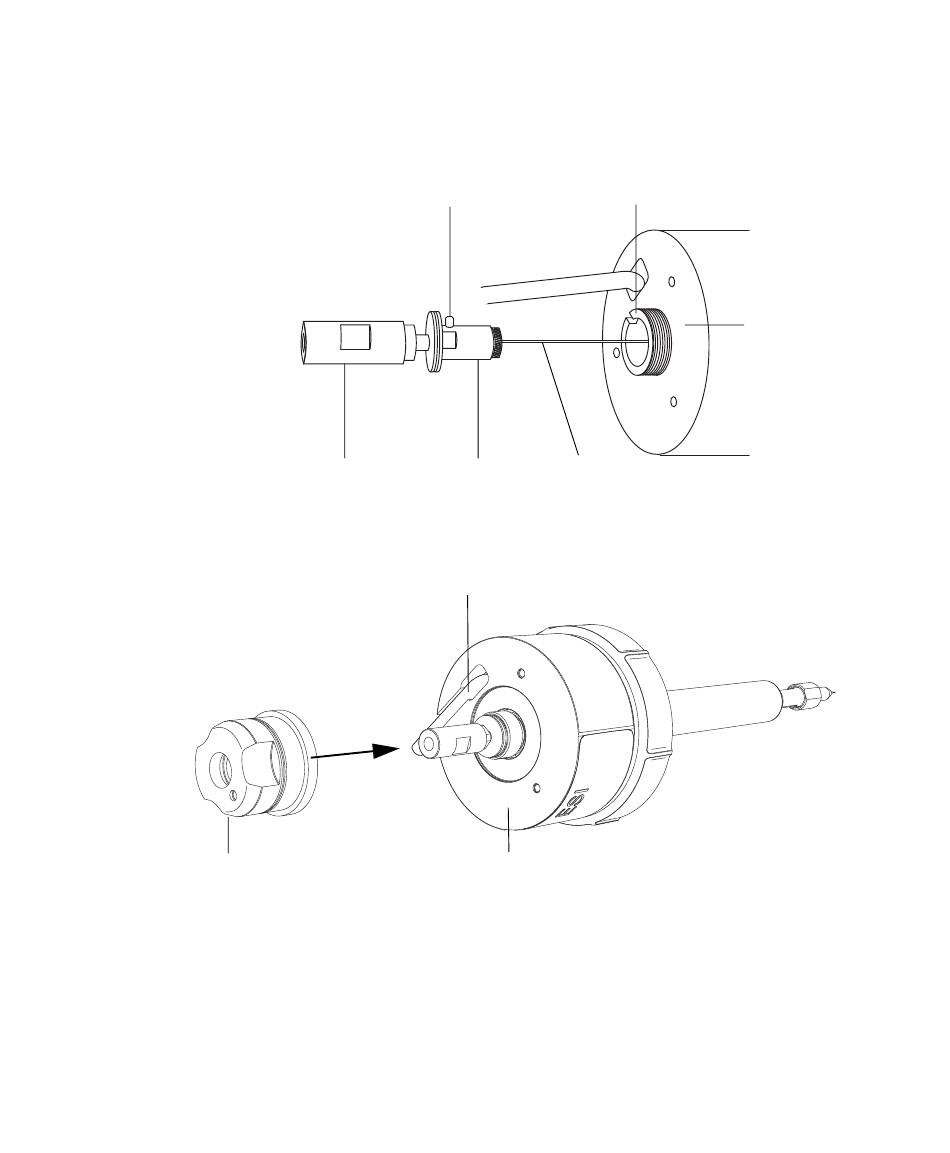

19. Schieben Sie den Gleitanschluss und das PEEK-Verbindungsstück in
die Sprühkopfeinheit, so dass der Positionierstift am Gleitanschluss
vollständig in die Aufnahmebohrung am Kopf der Sprühkopfeinheit
einrastet.
PEEK-Verbindungsstück
20. Setzen Sie den Zerstäubereinstellknopf auf das
PEEK-Verbindungsstück und ziehen Sie den Knopf fest an.
Zerstäubereinstellknopf
21. Befestigen Sie die Endabdeckung und die Dichtung um den
Zerstäubereinstellknopf.
Wichtig:
Endabdeckung so ausgerichtet ist, dass sich das Warnschild bei der
Draufsicht direkt auf der linken Seite des Ablaufs befindet, wie in der
folgenden Abbildung gezeigt.
196 11. Januar 2016, 715004159DE Rev. C
Positionierstift
Gleitanschluss
Vergewissern Sie sich, dass der Ablauf für den Überlauf der
Aufnahmebohrung
Kapillare
Kabel des Sprühkopfs
ESI-Sprühkopf
ESI-Sprühkopf-
einheit
