6 Wartungsarbeiten
So schließen Sie das LockSpray System an
1. Öffnen Sie die Zugangstüren zum IntelliStart Flüssigkeitssystem.
2. Schließen Sie unter Verwendung einer PEEK-Mutter, einer Super
Flangeless
lange PEEK-Kapillare (1/16 Zoll) an der LockSpray Pumpe an sowie an
Port 7 des LockSpray Auswahlventils, wo Sie das lange, handfest
anzuziehende Anschlussstück verwenden.

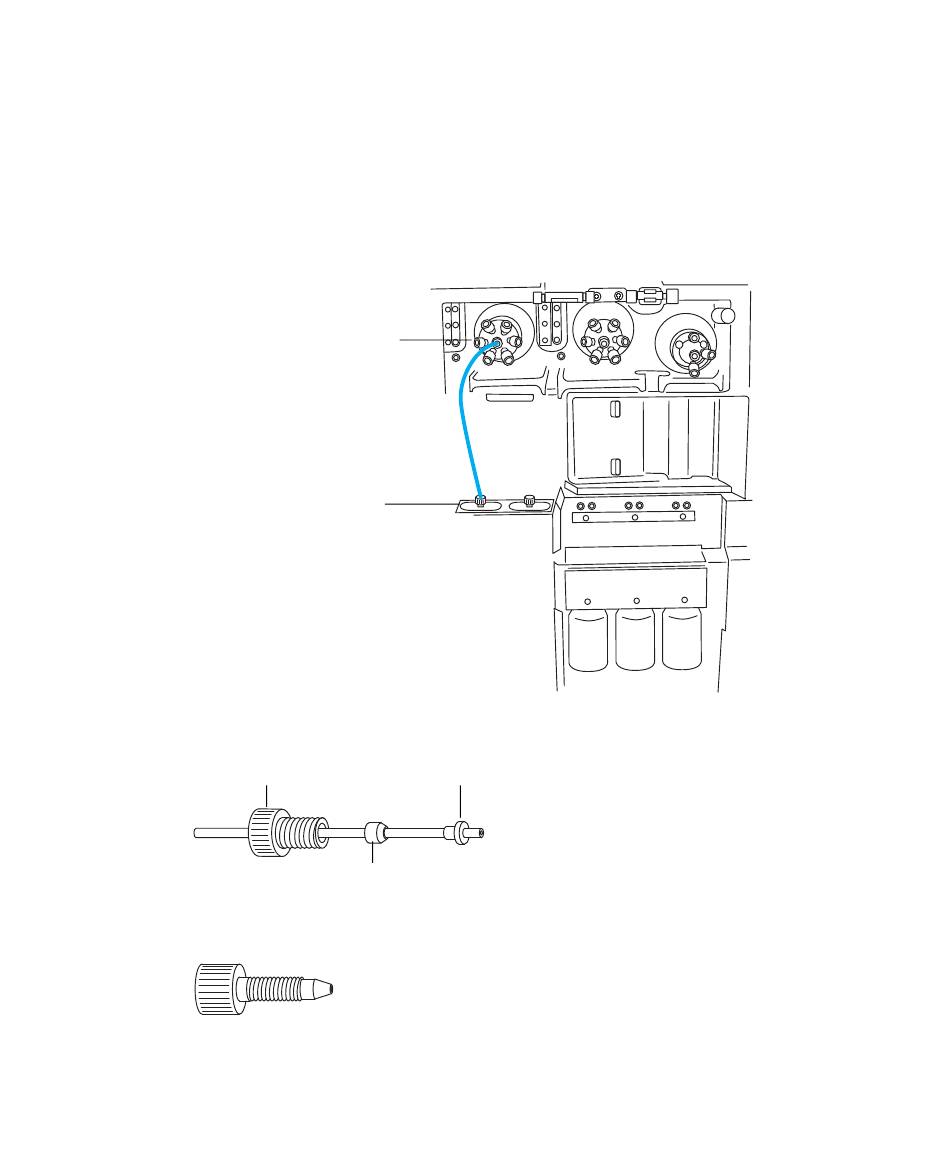

LockSpray Auswahlventil
LockSpray Pumpe
PEEK-Mutter, Super Flangeless Quetschhülse und Edelstahlring:
PEEK-Mutter
Langes, handfest anzuziehendes Anschlussstück:
