ILS Target Quad STB-S/STB-L

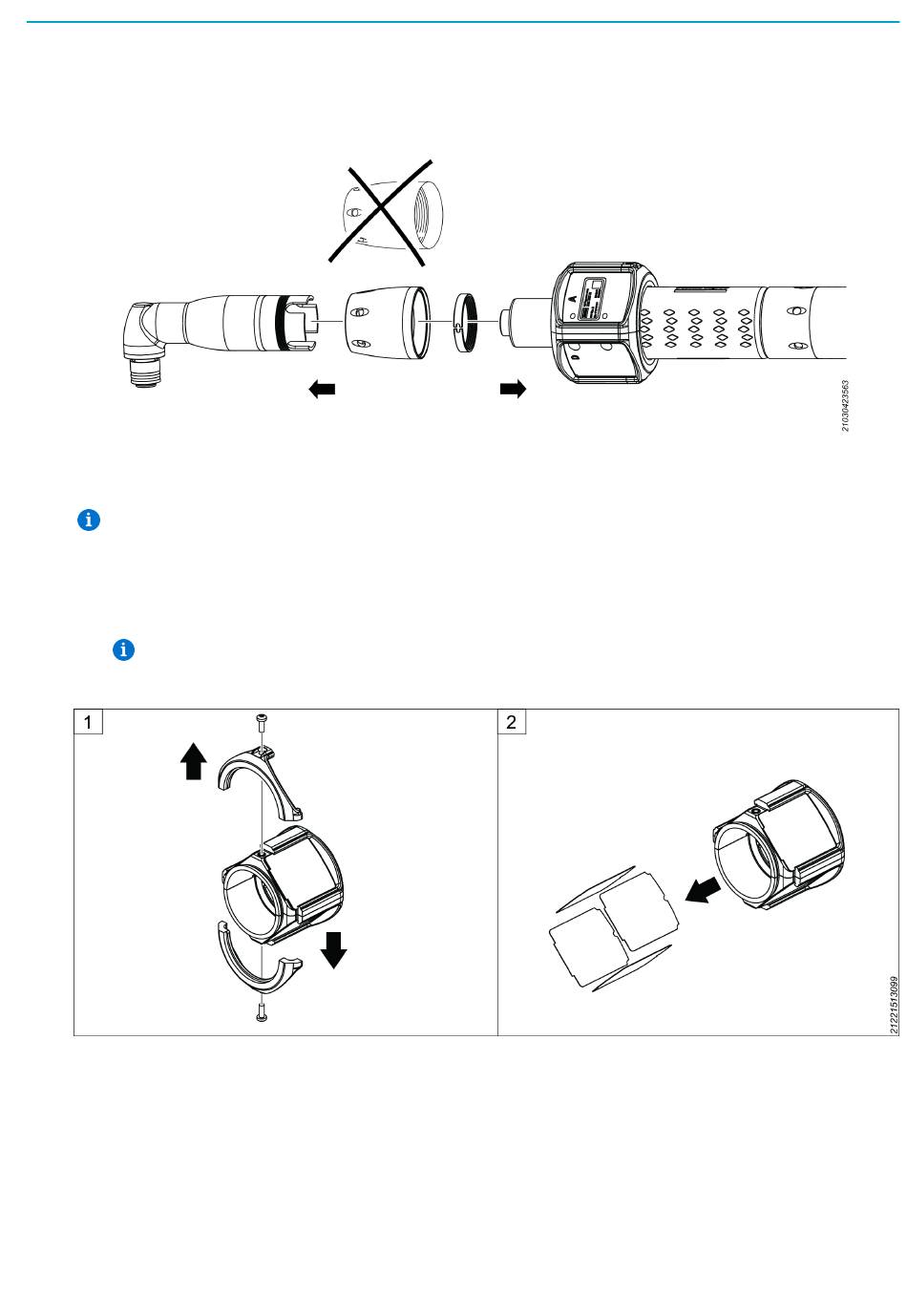

8. Przykręcić nową krótszą nakrętkę kołpakową i założyć pierścień osadczy na głowicę kątową. Zamon-
tować wałek i głowicę kątową do narzędzia. Dokręcić nakrętkę kołpakową podanym momentem.
Umieszczanie matrycy ILS
Należy uważać, aby nie zarysować powierzchni matrycy ILS. Może to wpłynąć na wydajność pozy-
cjonowania.
1. Odkręcić dwie śruby T10.
2. Usunąć zaślepki pokrywy.
3. Umieścić matrycę ILS w uchwycie.
Najpierw należy wsunąć stronę z przyciętymi rogami.
4. Przymocować za pomocą dwóch śrub T10.
PL
© Atlas Copco Industrial Technique AB - 0000 0000 00
Instalacja
97
