Installation

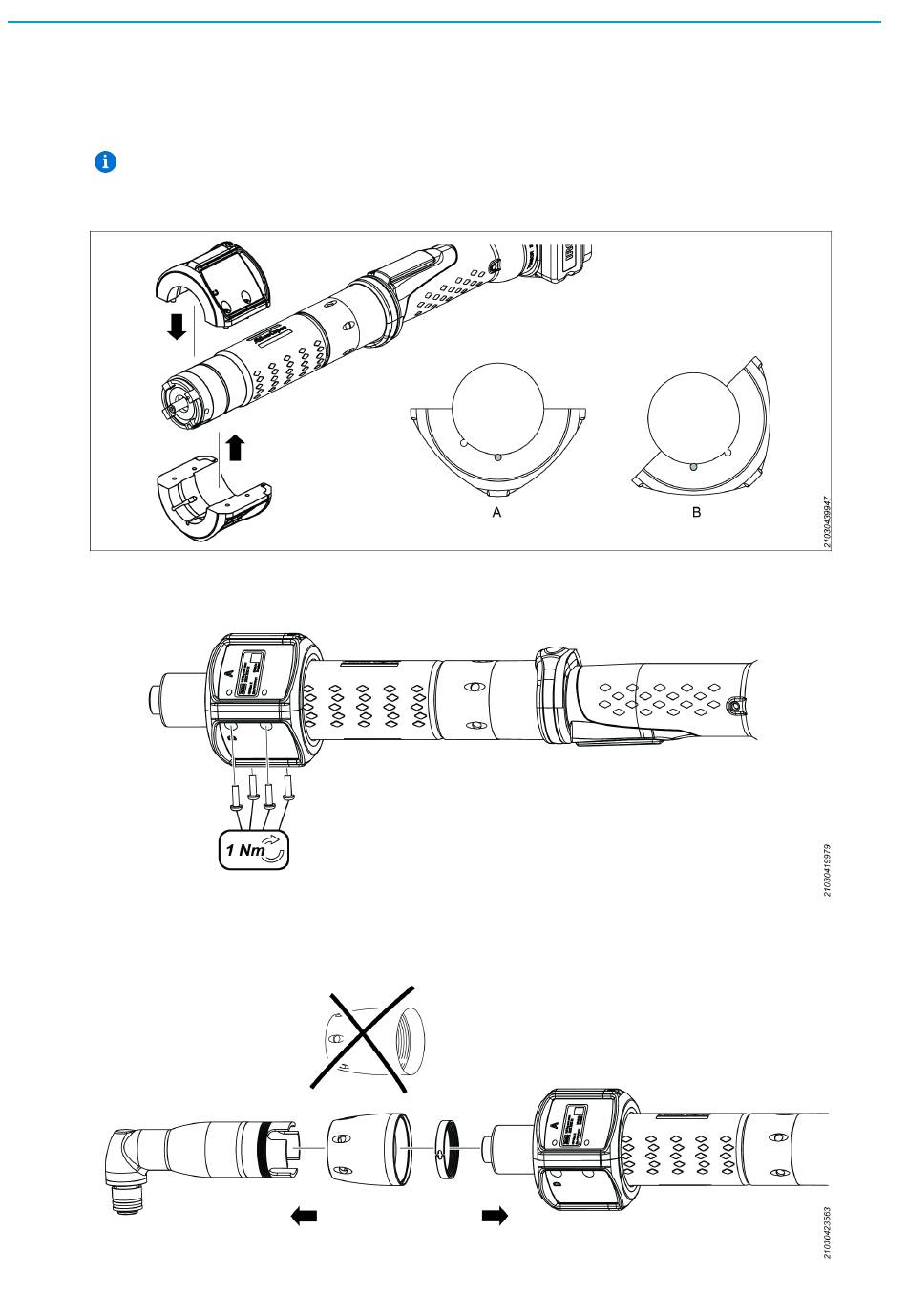

6. Fixer l'ILS Target sur l'outil. Commencer par installer la moitié inférieure à la position correcte.
Lorsque la moitié inférieure est placée dans la position correcte, la broche se logera dans les fentes
du boîtier du moteur, empêchant l'ILS Target de tourner.
L'ergot situé à l'intérieur du ILS Target peut être déplacé entre les fentes, permettant ainsi deux
positions différentes du ILS Target sur l'outil : 45° (A), ou à plat (B).
Rassembler la moitié supérieure et la moitié inférieure.
7. Serrer les quatre vis T10.
8. Assembler le nouvel écrou à chapeau plus court et le circlip sur le renvoi d'angle. Assembler l'axe et
le renvoi d'angle sur l'outil. Serrer l'écrou à chapeau au couple spécifié.
