Instalacja

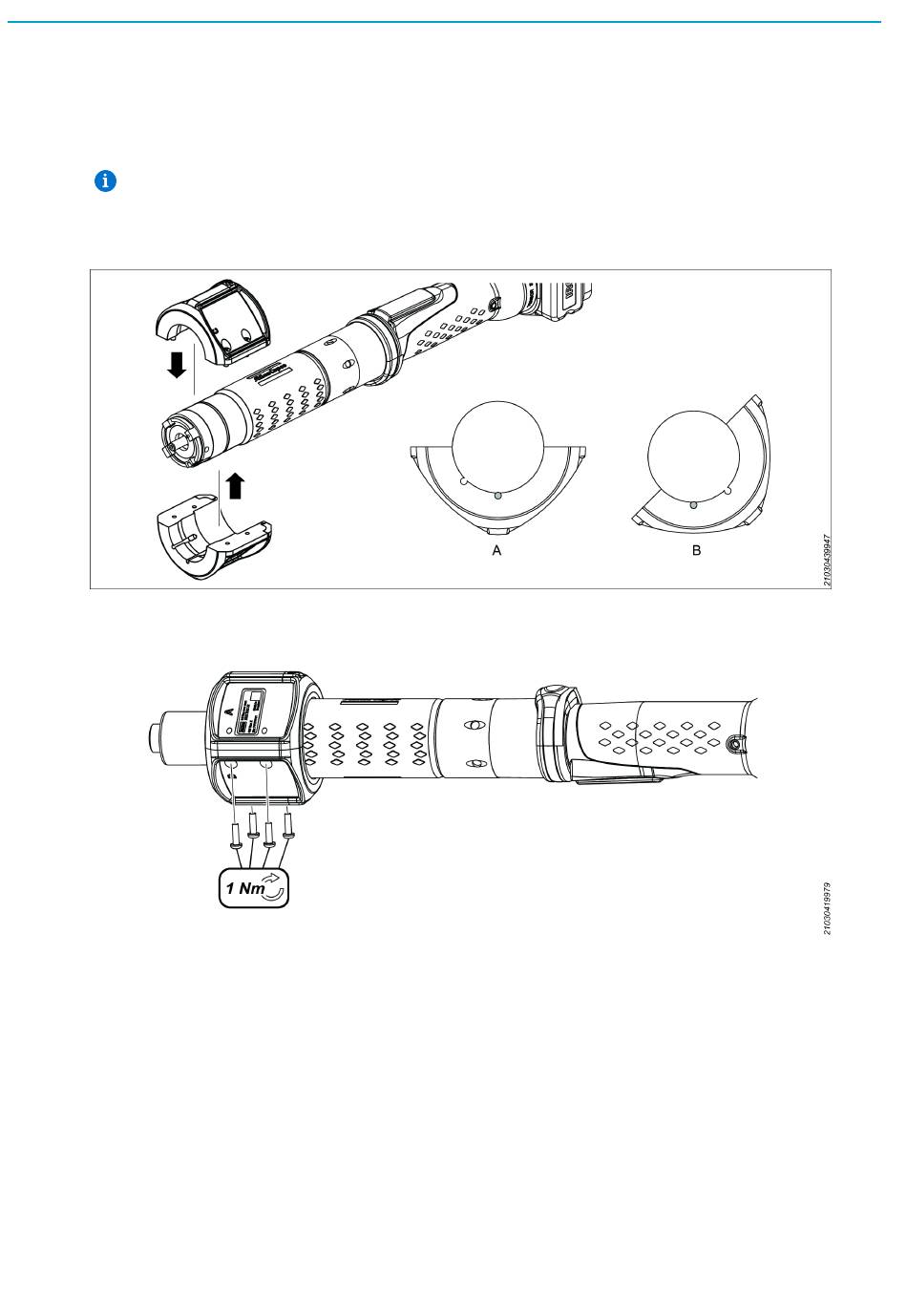

6. Zamontować cel czujnika ILS na narzędziu. Zacząć od zamontowania dolnej połowy w prawidłowym
położeniu.
Gdy dolna połowa znajduje się w prawidłowym położeniu, dwa kołki wpasują się w otwory w obudo-
wie silnika, uniemożliwiając obrót celu czujnika ILS.
Kołek znajdujący się po wewnętrznej stronie celu czujnika mogą być przesuwane pomiędzy
szczelinami, co pozwala na ustawienie celu czujnika ILS na narzędziu w dwóch różnych pozy-
cjach: pod kątem 45° (A), lub płaskiej (B).
Umieścić górną połówkę na dolnej.
7. Dokręcić cztery śruby T10.
