ILS Target Quad STB-S/STB-L

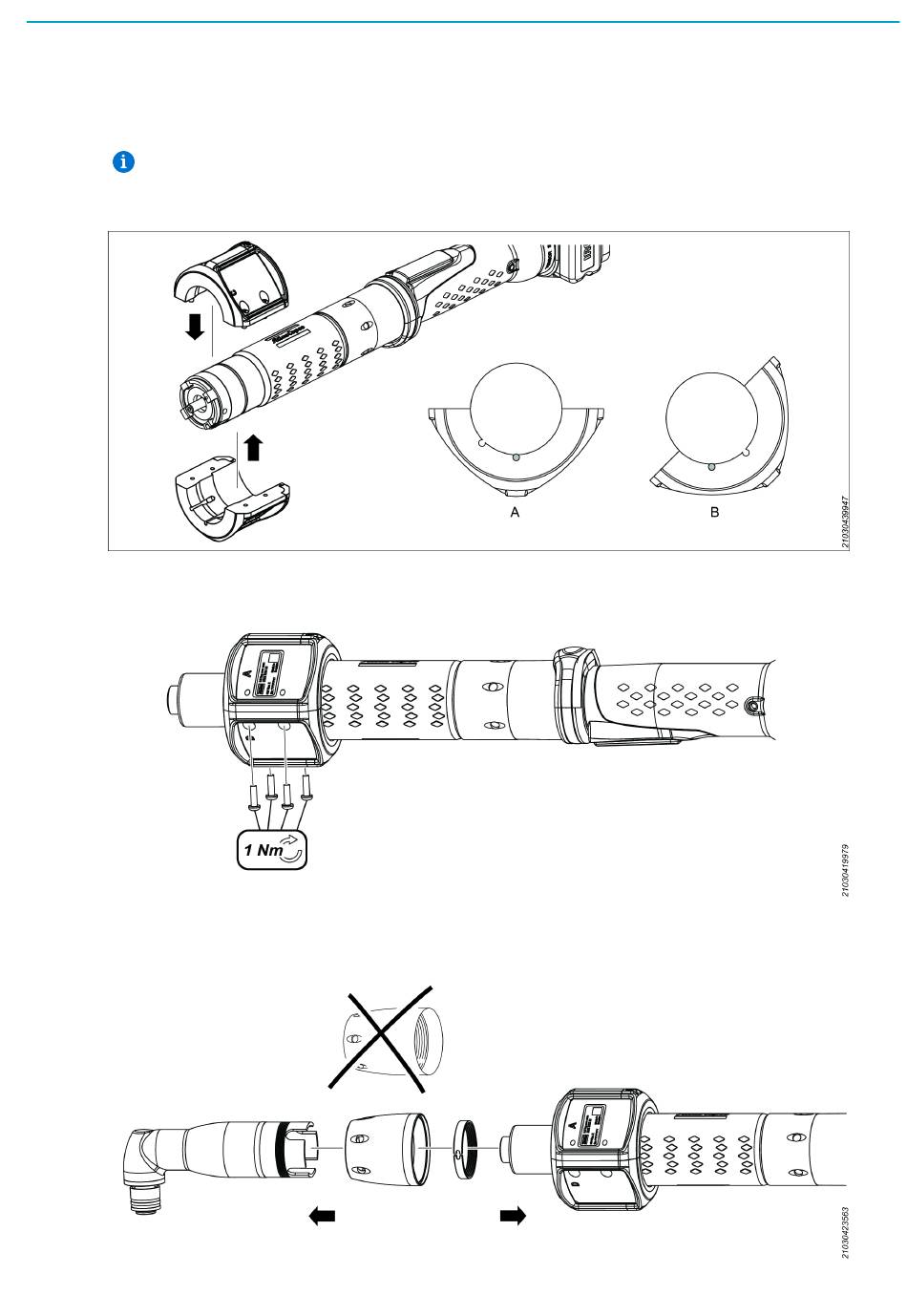

6. Namontujte ILS Target na nástroj. Začnite upevnením dolnej polovice v správnej polohe.
Keď je dolná polovica umiestnená v správnej polohe, kolík zapadne do štrbín krytu motora a zabráni
otáčaniu ILS Target.
Kolík na vnútornej strane cieľa sa môže pohybovať medzi štrbinami, čo umožňuje dve rôzne
polohy ILS Target na nástroji: 45° (A) alebo plocho (B).
Zložte dohromady hornú polovicu s dolnou polovicou.
7. Utiahnite štyri skrutky T10.
8. Namontujte na uhlovú hlavu novú kratšiu klobúčikovú maticu a poistný krúžok. Namontujte na nástroj
hriadeľ a uhlovú hlavu. Utiahnite klobúčikovú maticu na uvedený moment.
