ILS Target Quad STB-S/STB-L
6.

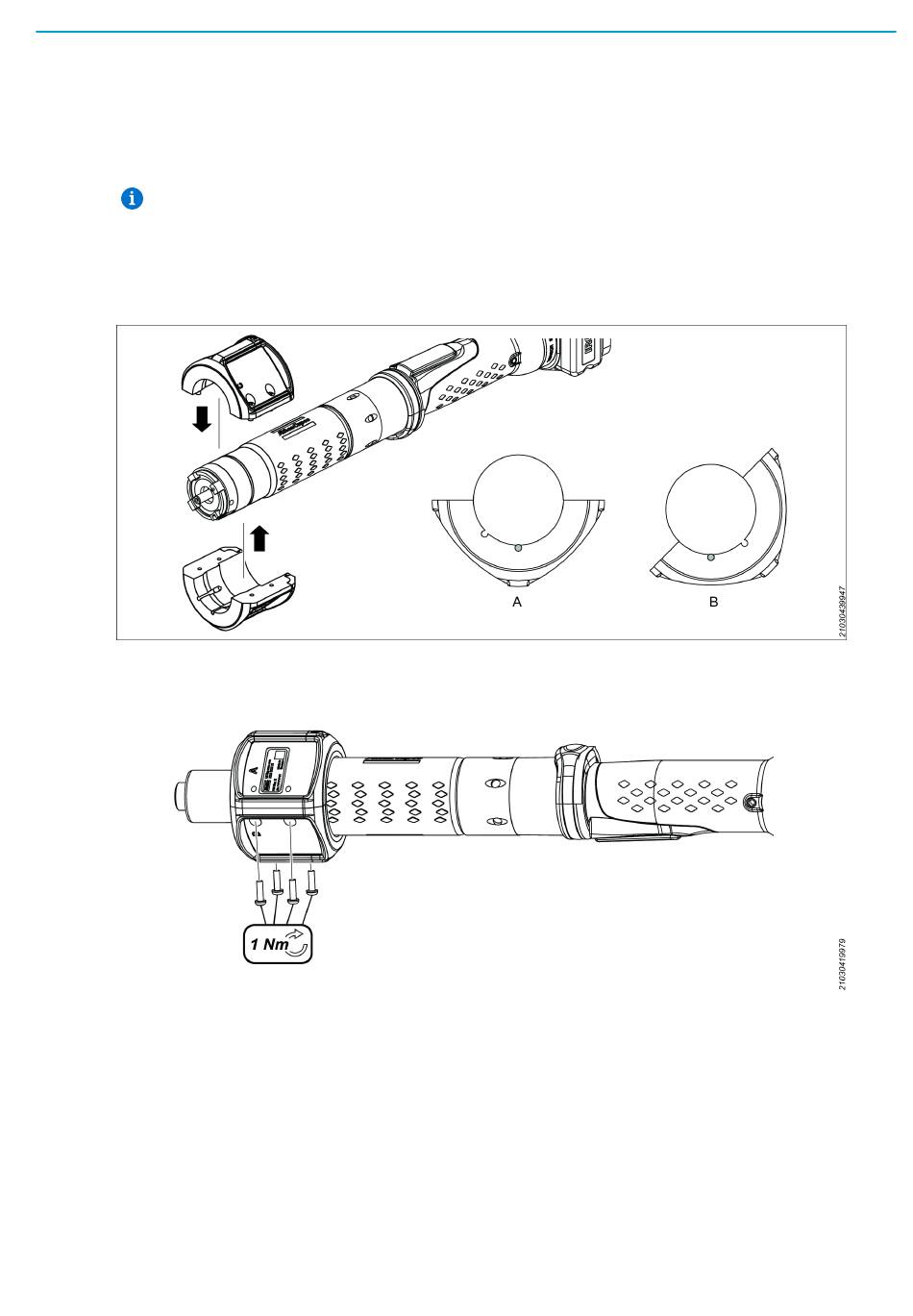

ILSターゲットをツールにマウントします。下半分を正しい位置に取り付けることから始めます。
下半分が正しいあると、ピンがモーターハウジングのスロットに収まり、ILSターゲットが回転する
のを防ぎます。
ターゲットの内側にあるピンをスロット間で移動させることができるため、ツール上のILSター
ゲットを2つの異なる位置にすることが可能になります（45° （A） 、またはフラット
（B））。
上半分と下半分を合わせます。
7.
4本のT10ネジを締めます。
