取り付け
8.

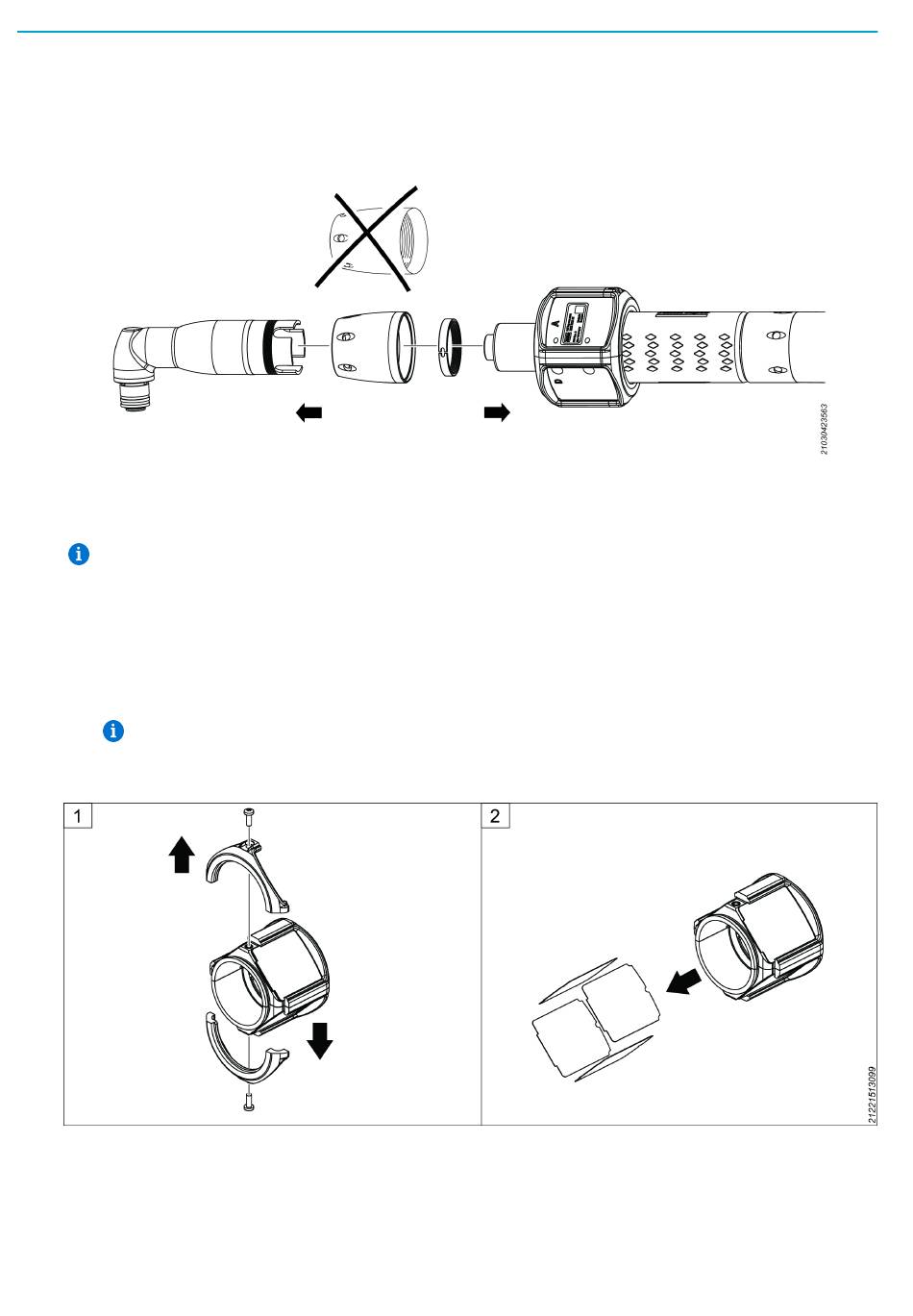

新しい、短いキャップナットとサークリップをアングルヘッドに組み付けます。シャフトとアング
ルヘッドをツールに組付けます。キャップナットを指定のトルクで締め付けます。
ILSマトリックスの挿入
ILSマトリックスの表面を傷つけないように注意してください。ポジショニングのパフォーマンスに
影響する可能性があります。
1.
2本のT10ネジを外します
2.
カバータグを取り外します。
3.
ILSマトリックスをホルダーに挿入します。
角が面取りされている側を必ず先に差し込んでください。
4.
2本のT10ネジを締めて固定します。
