ILS Target Quad STB-S/STB-L
6.

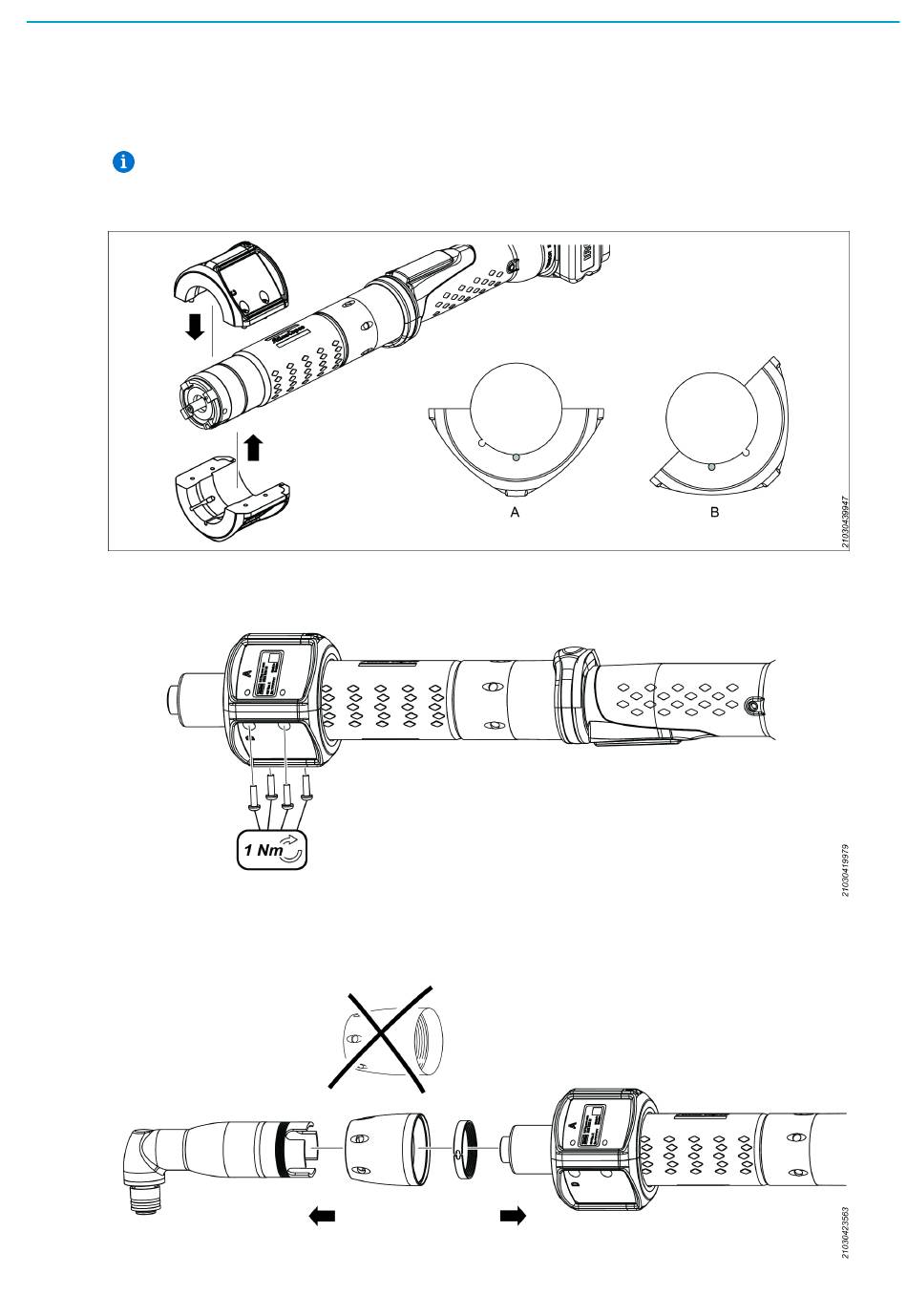

Nainstalujte cíl ILS na nástroj. Začněte napasováním spodní poloviny do správné polohy.
Pokud je spodní polovina umístěna ve správné poloze, dva zapadnou kolíky do drážek krytu motoru
a zabrání otáčení cíle ILS.
Dvěma kolíky na vnitřní straně cíle lze pohybovat mezi drážkami, což umožňuje nastavení dvou
různých poloh cíle ILS na nástroji: 45° (A) nebo plochou (B).
Spojte horní polovinu se spodní polovinou.
7.
Utáhněte čtyři šrouby T10.
8.
Sestavte novou sestavu kratší převlečné matice pojistného kroužku na úhlové hlavě. Sestavte hřídel
a úhlovou hlavu na nástroji. Utáhněte převlečnou matici na uvedený moment.
CS
© Atlas Copco Industrial Technique AB - 0000 0000 00
Instalace
113
