LZB33-L-AR043-11 ATEX
Printed Matter No.9836 7190 00
Publication Date 2019-11-25
Valid from Serial No. B1810001

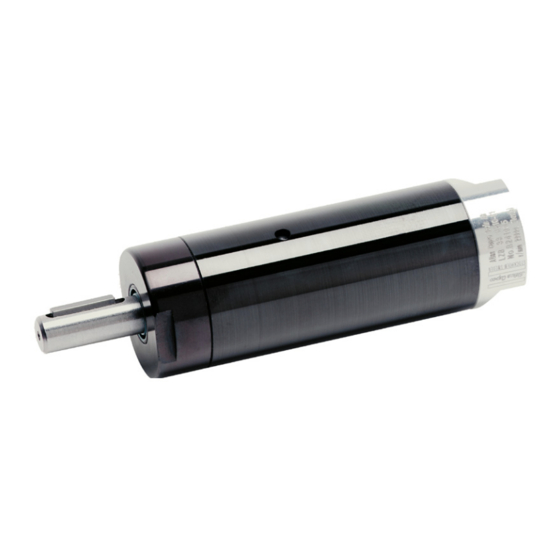

LZB33-L-AR043-11
Free speed: 3800 r/min
Lubrication free
Ex II 2GD h T6 IIC T85°C
To reduce risk of injury, everyone using, installing, repairing, main-
taining, changing accessories on, or working near this tool MUST
read and understand these instructions before performing any such
task.
DO NOT DISCARD - GIVE TO USER
8411030771
WARNING
Air Motors
Safety Information
