c) Ein-Punkt-Erdungssystem
Vom Messprinzip her kann das Prüfgerät nur den Schleifenwiderstand messen, nicht aber die
Ein-Punkt-Erdung. Der Benutzer kann jedoch eine Prüfleitung und die Erdungselektrode in der
Nähe des Erdungssystems verwenden, um künstlich eine Schleife für die Prüfung zu erzeu-
gen. Im Folgenden werden zwei Methoden zur Messung der Einpunkterdung mit dem Prüfgerät
vorgestellt. Diese Methoden können bei Gelegenheiten angewandt werden, die außerhalb der
Reichweite der traditionellen Spannungs-Strom-Prüfmethode liegen.
A) Zwei-Punkt-Methode
1

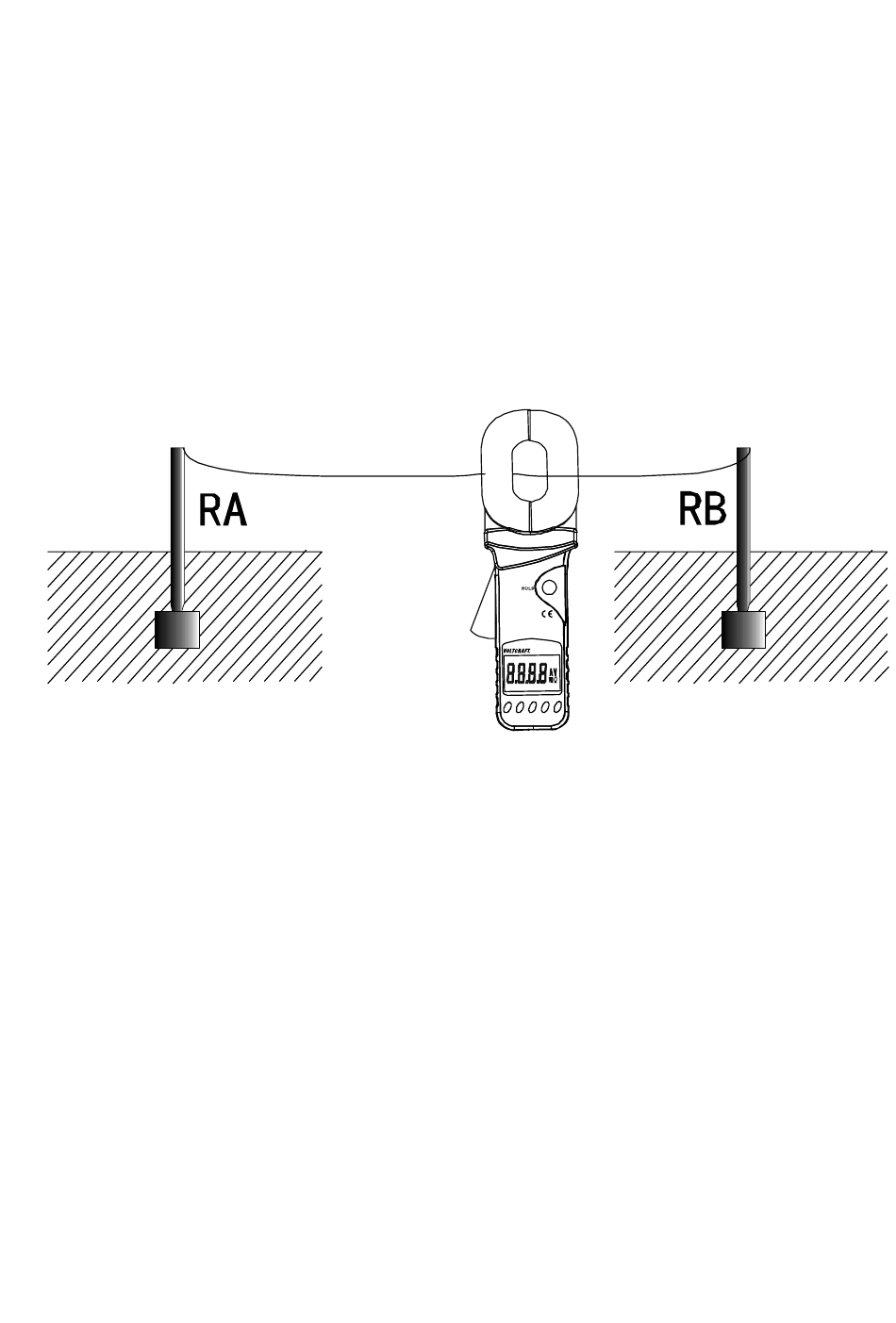

Wie in der Abbildung unten dargestellt, suchen Sie in der Nähe des gemessenen Erdungskör-
pers RA einen unabhängigen Erdungskörper mit besserem Erdungszustand RB (z. B. eine nahe
gelegene Wasserleitung oder ein Gebäude). Verbinden Sie RA und RB mit der Prüfleitung.
EMZ-1000
Der vom Prüfgerät gemessene Widerstandswert ist der Reihenwert aus den beiden Erdungswi-
derständen und dem Widerstand der Prüfleitung.
RT = RA + RB + RL
Wobei: RT ist der vom Prüfgerät gemessene Widerstandswert.
RL ist der Widerstandswert der Prüfleitung.
RL kann mit dem Prüfgerät gemessen werden, indem man die Prüfleitung Ende an Ende ver-
bindet.
Wenn der Messwert des Prüfgerätes kleiner ist als der zulässige Wert des Erdungswiderstan-
des, ist der Erdungswiderstand der beiden Erdungskörper qualifiziert.
