VOLTCRAFT Energy-Check 3000 Bedienungsanleitung

B E D I E N U N G S A N L E I T U N G

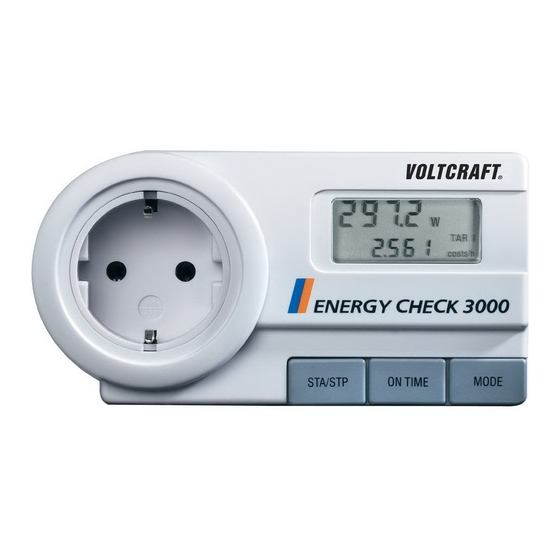

Energy Check 3000
Best.-Nr. 12 53 30
Einführung
Sehr geehrte Kundin, sehr geehrter Kunde!
Mit dem „Energy Check 3000" haben Sie ein Leistungs-/Energiemessgerät nach dem neue-
sten Stand der Technik erworben. Sie können mit dem Messgerät auf einfache Weise die
Leistung sowie den Energieverbrauch elektrischer Geräte ermitteln und mit vorgegebenen (laut
Typenschild oder Gebrauchsanweisung)Verbrauchsangaben oder Angaben aktueller Geräte
vergleichen.
Aktuelle Energieverbrauchsangaben elektrischer Geräte können Sie zum Beispiel
bei den Vebraucherberatungsstellen erfragen.
Darüber hinaus kann das „Energy Check 3000" die Stromkosten des angeschlossenen
Verbrauchers in einem von Ihnen frei wählbaren Zeitraum ermitteln. Hierfür ist die Eingabe der
aktuellen Tarife erforderlich.
Das „Energy Check 3000" ist sicherheits- und EMV-geprüft und entspricht somit den
Anforderungen der geltenden europäischen und nationalen Richtlinien.
Die Konformität wurde nachgewiesen; die entsprechenden Unterlagen sind beim Hersteller
hinterlegt. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müs-
sen Sie als Anwender diese Bedienungsanleitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur
Inbetriebnahme und Handhabung. Achten Sie darauf, auch wenn Sie dieses Produkt an Dritte
weitergeben. Bewahren Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Beachten
Sie unbedingt die aufgeführten Sicherheitshinweise!
Einsatzbereich
• Das Messgerät „Energy Check 3000" wurde für die Messung folgender elektrischer
Messgrößen entwickelt:
- Leistung (W)
- Energieverbrauch pro Stunde (kWh)
- Energieverbrauch in einer individuell gewählten Messperiode (kWh)
- Stromkosten in einer individuell gewählten Messperiode (Währungseinheit)
- Kleinste gemessene elektrische Leistung in der individuell gewählten Messperiode (W)
- Höchste gemessene Leistung in der individuell gewählten Messperiode (W)
• Der Messbereich des „Energy Check 3000" reicht von 1,5W bis max. 3000W. Werden diese
Grenzen über- bzw. unterschritten, so sind genaue Messungen nicht mehr möglich.
Außerdem wird das Gerät bei Überschreitung des Messbereiches von mehr als 3000W über-
lastet und dadurch zerstört!
• Das „Energy Check 3000" wird durch 230V-Wechselspannung versorgt und arbeitet ohne
Batterien. Die eingegebenen Tarifdaten bleiben bei Stromausfall erhalten.
• Eine Verwendung in Feuchträumen oder im Außenbereich bzw. unter widrigen Umgebungs-
bedingungen ist nicht zulässig. Widrige Umgebungsbedingungen sind:
- Nässe oder zu hohe Luftfeuchtigkeit,
- Staub und brennbare Gase, Dämpfe oder Lösungsmittel,
- starke Vibrationen.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses
Produktes, außerdem ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, elektri-
scher Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw.
umgebaut werden! Die Sicherheitshinweise sind unbedingt zu beachten!
Sicherheitshinweise
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachtung der Bedienungsanleitung bzw. der Sicherheits-
hinweise verursacht werden, übernehmen wir keine Haftung. In solchen
Fällen erlischt jeder Garantieanspruch.
• Das „Energy Check 3000" hat das Werk in sicherheitstechnisch einwandfreiem Zustand
verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen,
muss der Anwender die Sicherheitshinweise und Warnvermerke beachten, die in dieser
Gebrauchsanweisung enthalten sind.
• Hersteller und Händler übernehmen keine Verantwortung für unkorrekte Meßwerte oder
Folgen, die sich daraus ergeben könnten.
• Dieses Produkt darf nicht für medizinische Zwecke oder für die Information der Öffentlich-
keit verwendet werden.
• Das Gerät ist nur für eine Netzspannung von 230V~/50Hz geeignet. Versuchen Sie niemals,
das Gerät an einer anderen Spannung zu betreiben!
• Das „Energy Check 3000" ist in Schutzklasse I aufgebaut, es darf nur an eine Steckdose mit
Schutzleiter angeschlossen werden.
VOLTCRAFT
Version 12/08
• Es ist darauf zu achten, dass der durchgeführte Schutzleiter nicht unterbrochen wird, da bei
unterbrochenem Schutzleiter im Fehlerfall Lebensgefahr besteht. Es ist weiterhin darauf zu
achten, dass die Isolierung weder beschädigt noch zerstört wird.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände!
®
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der
gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beach-
°
ten.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben
von Messgeräten und Zubehör durch geschultes Personal verantwortlich zu überwachen.
• Nehmen Sie das „Energy Check 3000" nur in Betrieb, wenn das Gehäuse sicher geschlos-
sen und verschraubt ist.
• Vermeiden Sie den Betrieb unter widrigen Umgebungsbedingungen. Diese führen zur
Beschädigung des Produkts, Lebensgefahr durch einen elektrischen Schlag! Widrige
Umgebungsbedingungen sind:
- Zu hohe Luftfeuchtigkeit (>75% rel. Luftfeuchte, kondensierend)
- Nässe
- Staub, brennbare Gase, Dämpfe, Lösungsmittel, Benzine
- zu hohe (>+40°C) bzw. zu niedrige Umgebungstemperaturen (<10°C)
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät
außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Unter folgenden
Voraussetzungen ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist:
- das Gerät weist sichtbare Beschädigungen auf
- das Gerät arbeitet nicht
- nach längerer Lagerung unter ungünstigen Verhältnissen
- nach schweren Transportbeanspruchungen.
• Verbinden Sie das „Energy Check 3000" niemals sofort mit dem elektrischen Stromnetz,
wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende
Kondenswasser kann unter ungünstigen Umständen das Gerät zerstören. Lassen Sie das
„Energy Check 3000" zunächst ohne Netzverbindung die Zimmertemperatur erreichen.
• Die technischen Daten dieses Gerätes können ohne vorherige Ankündigung geändert
werden.
Tarifeingabe/ Anschluss / Messung
Tarifeingabe
Im Vorfeld der Messungen können Sie an Ihrem „Energy Check 3000" Tarifeinstellungen vor-
nehmen. Das Gerät bietet die Möglichkeit, zwei unterschiedliche Tarife zu speichern. Diese
gehen auch bei einer Unterbrechung der Stromversorgung und Löschen der registrierten
Messungen nicht verloren.
Tarifinformationen finden Sie in Ihrer aktuellen Stromrechnung. Dort wird auch
der benötigte elektrische Arbeitspreis (z.B. Cent/kWh) ausgewiesen.
Die Preisanzeige beschränkt sich auf keine bestimmte Währungseinheit. Deshalb erscheint im
Display auch die Bezeichnung „costs/h". Die Währung in den folgenden Beispielen ist in Euro
ausgewiesen.
Verbinden Sie das „Energy Check 3000" mit einer vorschriftsmäßigen 230V-Schutzkontakt-
steckdose und geben Sie die Tarife wie folgt ein:
Tarif I:
• Drücken und halten Sie gleichzeitig die „STA/STP"-, „ON TIME"- und „MODE"-Tasten für
etwa 4 Sekunden.
• Das Gerät schaltet in den Tarif-Eingabemodus und das Display zeigt die aktuelle Einstellung
von Tarif I in Kosten pro kWh (0,00/kWh). Die rechte Digitalstelle blinkt.
• Den Zahlenwert der blinkenden Digitalstelle stellen Sie mit der Taste „ON TIME" ein.
• Drücken Sie jetzt die „STA/STP"-Taste. Sie gelangen zur nächsten Digitalstelle.
• Wiederholen Sie die vorgenannten Schritte, bis alle Anzeigestellen auf den gewünschten
Wert gesetzt sind.
• Betätigen Sie einmal kurz die „MODE"-Taste, um die Einstellungen vom Tarif I zu speichern
und den Tarif-Eingabemodus zu verlassen.
Tarif II:
• Drücken und halten Sie gleichzeitig die „STA/STP"-, „ON TIME"- und „MODE"-Tasten für
etwa 4 Sekunden. Das Gerät schaltet in den Tarif-Eingabemodus und das Display zeigt die
aktuelle Einstellung von Tarif I.
• Drücken und halten Sie die „MODE"-Taste nochmals für etwa 4 Sekunden. Das Gerät schal-
tet jetzt in den Tarif-Eingabemodus für den Tarif II.
• Wiederholen Sie für die Einstellung des Tarifs II die beschriebenen Schritte für den Tarif I.
• Drücken Sie kurz die „MODE"-Taste, um die Einstellungen von Tarif II zu speichern und den
Tarif-Eingabemodus zu verlassen.
Beispiel: 0,240 Euro/kWh
