VOLTCRAFT ET-02 Bedienungsanleitung

Digitaler erdungsmesser
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

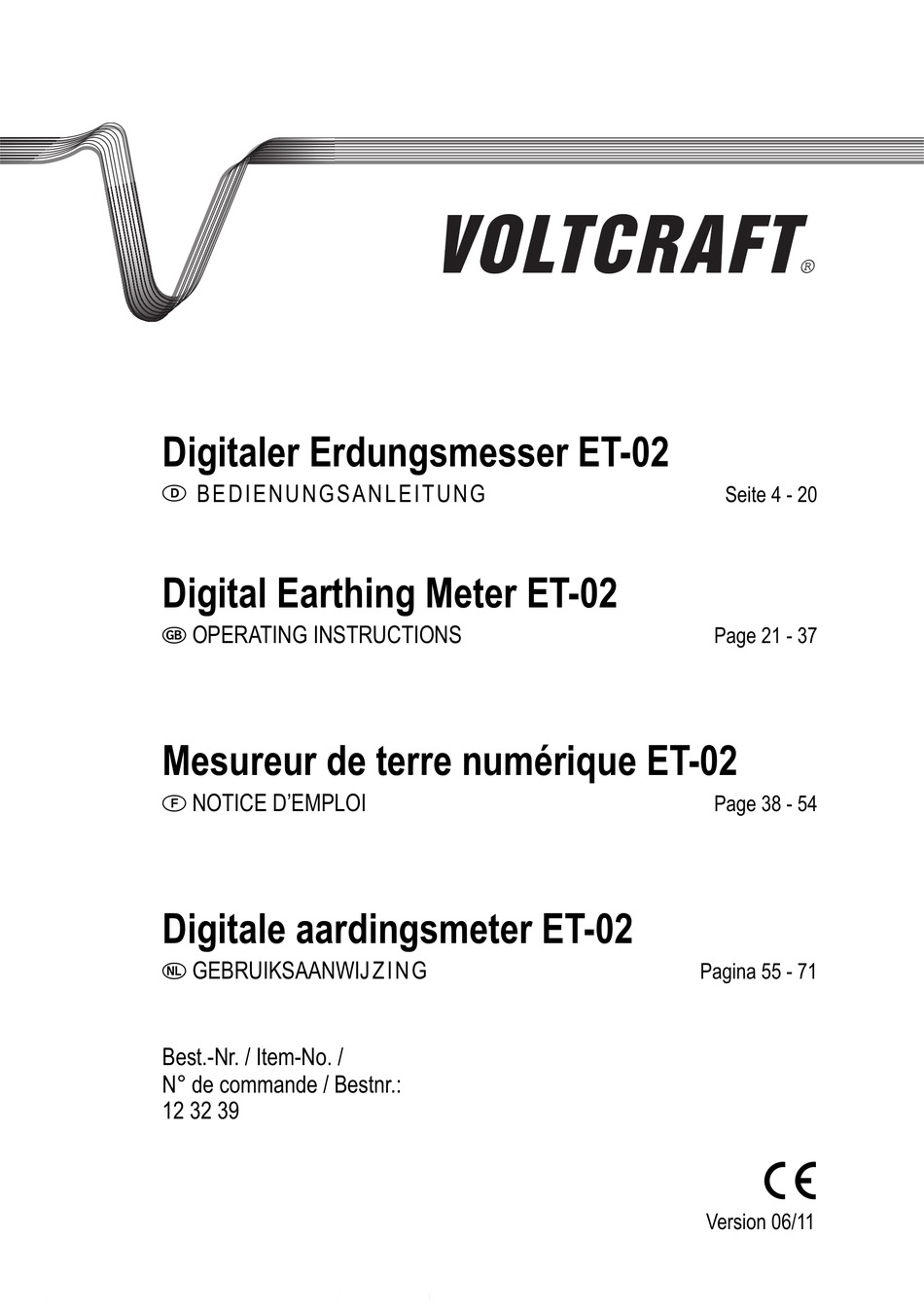

Digitaler Erdungsmesser ET-02
B E DIE NUNGSANLEI TUNG
Digital Earthing Meter ET-02
OPERATING INSTRUCTIONS
Mesureur de terre numérique ET-02
NOTICE D'EMPLOI
Digitale aardingsmeter ET-02
GEBRUIKSAANWIJ ZI NG
Best.-Nr. / Item-No. /
N° de commande / Bestnr.:
12 32 39
®
Seite 4 - 20
Page 21 - 37
Page 38 - 54
Pagina 55 - 71
°
Version 06/11
Inhaltsverzeichnis
loading

Verwandte Anleitungen für VOLTCRAFT ET-02

Inhaltszusammenfassung für VOLTCRAFT ET-02

  • Seite 2 Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Hand habung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nach lesen auf! Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 4.

  • Seite 4: Inhaltsverzeichnis

    Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen Aufgaben gerecht. Voltcraft® bietet Ihnen zuverlässige Technologie zu einem außerge- wöhnlich günstigen Preis-Leistungs-Verhältnis. Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und guten Zusammenarbeit. Viel Spaß mit Ihrem neuen Voltcraft®-Produkt! Inhaltsverzeichnis Einführung ..............................4...

  • Seite 5: Lieferumfang

    Lieferumfang Erdungsmesser 1 kurze Messleitung mit Krokoklemme grün 1 kurze Doppelstecker-Messleitung mit Krokoklemme rot 1 Messleitung mit Krokoklemme grün (ca. 5m) 1 Messleitung mit Krokoklemme gelb (ca. 10 m) 1 Messleitung mit Krokoklemme rot (ca. 15 m) 2 Metall-Erdspieße (Sonden) 6 Mignon-Batterien Tasche mit Halteband Bedienungsanleitung...

  • Seite 6: Bedienelemente

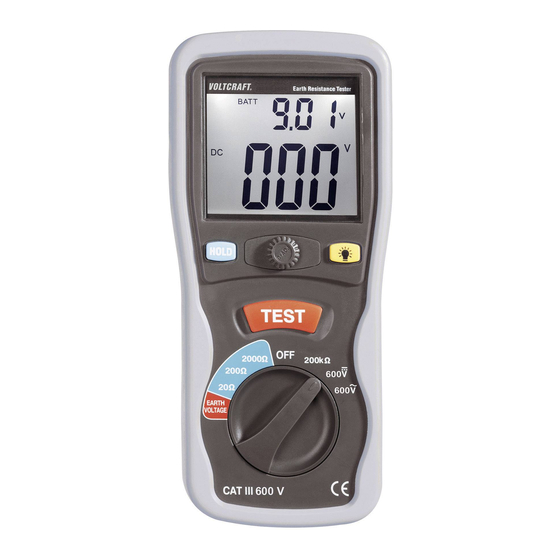

    Bedienelemente (Siehe Ausklappseite) 1 Display (LCD-Anzeige) 2 0-ADJ-Drehregler für den Nullabgleich im Erdungsmessbereich 3 HOLD-Taste zum „Einfrieren“ des dargestellten Displaywertes 4 Test-Taste für die Erdungsmessung 5 Drehschalter 6 Licht-Taste zum Einschalten der Anzeigenbeleuchtung 7 Befestigungsvorrichtung (für Halteband etc.) 8 Klappbarer Aufstellbügel 9 Batteriefach 10 Rote Messbuchse „VΩ-C“...
  • Seite 7 Das „Hand“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedie- nung gegeben werden sollen. Dieses Gerät ist CE-konform und erfüllt die erforderlichen europäischen Richtlinien Schutzklasse 2 (doppelte oder verstärkte Isolierung) CAT II Überspannungskategorie II für Messungen an elektrischen und elektronischen Geräten, welche über einen Netzstecker mit Spannung versorgt werden.

  • Seite 8: Produktbeschreibung

    Verwenden Sie das Messgerät nicht kurz vor, während oder kurz nach einem Gewitter (Blitzschlag! / energiereiche Überspannungen!). Achten Sie darauf, dass ihre Hände, Schuhe, Kleidung, der Boden, Schaltungen und Schaltungsteile usw. unbedingt trocken sind. Vermeiden Sie den Betrieb in unmittelbarer Nähe von starken magnetischen oder elektromagnetischen Feldern, Sendeantennen oder HF-Generatoren.

  • Seite 9: Display-Angaben Und Symbole

    Display-Angaben und Symbole Dies ist eine Aufstellung aller möglichen Symbole und Angaben am DMM. HOLD Data-Hold-Funktion ist aktiv 0-ADJ Symbol für Nullabgleich im Erdungsmessbereich I. . . Overload = Überlauf; der Messbereich wurde überschritten Aus-Position. Das DMM ist ausgeschaltet Symbol für Batteriewechsel Warnsymbol für gefährliche Spannung (<30 V) an den Messspitzen Symbol bei geschlossenem Messkreis bei der Erdungsmessung Symbol für Anzeigenbeleuchtung...

  • Seite 10: Messbetrieb

    Messbetrieb Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 25 V ACrms oder 35 V DC anliegen können! Lebensgefahr! Kontrollieren Sie vor Messbeginn die angeschlossenen Messleitungen auf Beschä- digungen wie z.B.
  • Seite 11 Nullabgleich durchführen Das Erdungsmessgerät muss vor jeder Messung und bei jedem Messbereichswechsel (20/200/2000 Ohm) auf den Nullpunkt abgeglichen werden. - Schließen Sie in farblicher Reihenfolge die Messleitungen am Messgerät an. Der grüne Stecker in die Messbuchse „E“ und den roten Stecker in Messbuchse „C“. - Verbinden Sie die Krokoklemmen der grünen und roten Messleitung miteinander.
  • Seite 12 - Schließen Sie die rote Messleitung (15m) an die Messbuchse „C“ (10) am Messgerät an. Die Kroko- klemme verbinden Sie mit der zweiten, fernen Sonde (c1). Dieser Anschluss wird auch mit „S“ bezeichnet. - Schalten Sie das Messgerät ein und wählen den Messbereich „EARTH VOLTAGE“. Hier wird gemes- sen, ob am Erdpotential Wechselspannung anliegt.
  • Seite 13 - Verbinden Sie die grüne Krokoklemme mit dem Fundament-Erder und die rote Krokoklemmemit dem zu prüfenden Messpunkt (A) oder (B). - Schalten Sie das Messgerät ein und wählen den Messbereich „EARTH VOLTAGE“. Hier wird gemes- sen, ob am Erdpotential Wechselspannung anliegt. Achtung! Die Spannung an den Eingängen „E“ und „P“...

  • Seite 14: C) Spannungsmessung „V

    Bei der vereinfachten Messmethode addiert sich, durch die Verwendung von nur zwei Messeingängen, zum tatsächlich vorhandenen Erdungswiderstand (REX) der Erdwiderstand „re“. Daraus ergibt sich fol- gende Rechnung: „RE = REX + re“. c) Spannungsmessung „V“ Verwenden Sie zur Spannungsmessung über 75 V/DC bzw. 50 V/AC nur Messleitun- gen, welche für die Spannung zugelassen sind.

  • Seite 15: D) Widerstandsmessung „200 Kω

    d) Widerstandsmessung „200 kW” Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind. Die beiliegenden Krokomessleitungen können für die Widerstandsmessung verwendet werden. Aufgrund der großen Klemmen empfiehlt sich jedoch die Verwendung von optionalen Messleitungen mit Prüfspit- zen.

  • Seite 16: Auto-Power-Off-Funktion

    Um die HOLD-Funktion abzuschalten, drücken Sie die Taste „HOLD“ erneut oder schalten das Gerät aus. Achtung! Ein Wechsel der Messfunktion schaltet die „HOLD“-Funktion nicht ab. Auto-Power-Off-Funktion Das DMM schaltet nach ca. 5 Minuten automatisch ab. Diese Funktion schützt und schont die Batterie und verlängert die Betriebszeit.

  • Seite 17: Einsetzen Und Wechseln Der Batterien

    gesundheitsschädlich und explosiv. Verwenden Sie zur Reinigung auch keine scharfkantigen Werkzeu- ge, Schraubendreher oder Metallbürsten o.ä. Zur Reinigung des Gerätes bzw. des Displays und der Messleitungen nehmen Sie ein sauberes, fussel- freies, antistatisches und leicht feuchtes Reinigungstuch. Lassen Sie das Gerät komplett abtrocknen, bevor Sie es für den nächsten Messeinsatz verwenden.

  • Seite 18: Batterietest Durchführen

    Wechseln Sie immer alle Batterien gleichzeitig. Die Verwendung voller und entlade- ner Batterien beeinträchtigt die Lebensdauer. Verwenden Sie in einem Batteriesatz immer nur gleiche Batterien vom selben Typ und Hersteller. Die Batterien können durch Ausgleichsströme beschädigt werden und auslaufen. Batterien dürfen nicht aufgeladen oder zerlegt werden. Es besteht Explosionsgefahr. Passende Alkaline Batterien erhalten Sie unter folgender Bestellnummer: Best.-Nr.

  • Seite 19: Behebung Von Störungen

    Fachmann durchzuführen. Sollten Sie Fragen zum Umgang des Messgerätes haben, steht Ihnen unser Techn. Support unter folgender Telefonnum- mer zur Verfügung: Voltcraft®, 92242 Hirschau, Lindenweg 15, Tel.-Nr. 0180 / 586 582 7. Technische Daten Anzeige LCD, 2000 Counts (Zeichen) mit Bargraph Messrate ca.
  • Seite 20 Gleichspannung Bereich Auflösung Genauigkeit 600 V ±(0,8% + 3) Überlastschutz: 600 V; Impedanz ca.10 MOhm Wechselspannung Bereich Auflösung Genauigkeit 600 V ±(1,2% + 10) Frequenzbereich 40 – 400 Hz; Effektiver Mittelwert bei Sinus-Spannung; Überlastschutz 600 V; Impedanz ca. 10 MOhm Widerstand Bereich Auflösung...
  • Seite 74 These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved. ® © Copyright 2011 by Voltcraft Informations /légales dans nos modes d'emploi Ce mode d'emploi est une publication de la société Voltcraft ® , Lindenweg 15, D-92242 Hirschau/Allemagne, Tél. +49 180/586 582 7 (www.voltcraft.de).
