VOLTCRAFT Energy Monitor 3000 Bedienungsanleitung

B E D I E N U N G S A N L E I T U N G
Energy Monitor 3000
Best.-Nr. 12 53 20
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme
und Handhabung. Achten Sie darauf, auch wenn Sie dieses Produkt an Dritte weitergeben. bewahren Sie
deshalb diese Bedienungsanleitung zum Nachlesen auf.
Einführung
Sehr geehrter Kunde,
Mit dem Energy Monitor 3000 haben Sie ein Leistungsmessgerät nach dem neuesten Stand der Technik
erworben. Auf einfachste Art und Weise sind Sie nun in der Lage, die Energiekosten Ihrer "Stromfresser" zu
ermitteln.
Der Energy Monitor 3000 ist Sicherheits– und EMV– geprüft und entspricht somit den Anforderungen der
geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entspre-
chenden Unterlagen sind beim Hersteller hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender
diese Bedienungsanleitung beachten!
Bestimmungsgemäße Verwendung
Der Messbereich des Energy Monitor 3000 reicht von 1,5 bis ma. 3000W. Werden diese Grenzen über- bzw.
unterschritten, so sind genaue Messungen nicht mehr möglich. Außerdem wird das Gerät überbelastet und
kann dadurch zerstört werden.
Der Energy Monitor 3000 wurde für die Überwachung und Messung elektrischer Verbraucher entwickelt.
Obwohl der Energy Monitor 3000 sehr genau ist, ist er nicht offiziell für die Abrechnung von Stromkosten
zwischen Energieversorgungsunternehmen und Verbraucher zugelassen.
- Der Energy Monitor 3000 ist nur für den Betrieb an 230V AC zugelassen.
- Es dürfen nur Verbraucher mit einer Spannungsversorgung von 230V AC 50Hz angeschlossen werden.
- Die max. Leistung jeglicher angeschlossener Verbraucher darf 3000 Watt (max. Strom 13A) nicht über-
schreiten
- Der Betrieb des Energy Monitor 3000 ist nur in geschlossenen Räumen und trockener Umgebung
erlaubt. Eine Verwendung im Freien ist strikt untersagt!
- Beachten Sie stets die Angaben auf dem Typenschild der angeschlossenen Last.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes. außerdem ist
dies mit Gefahren, wie z.B. Kurschluss, Brand, elektrischem Schlag etc. verbunden. Das gesamte Produkt
darf nicht geändert, bzw. umgebaut werden! die Sicherheitshinweise sind unbedingt zu beachten.
Sicherheitshinweise
Bei Sach- und Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Anleitung
bzw. der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt
jeder Garantieanspruch.
Es ist darauf zu achten, dass der durchschliffene Schutzleiter nicht unterbrochen wird, da bei unterbroche-
nem Schutzleiter im Fehlerfall Lebensgefahr besteht.
Das Gerät ist kein Spielzeug und gehört keinesfalls in Kinderhände.
Schließen Sie den Energy Monitor 3000 nur an zugelassene Schutzkontaktsteckdosen 230V AC / 50 Hz
±10% (10/16A) mit Schutzleiter an (VDE).
Die angeschlossene Last darf 3000W (13A) nicht überschreiten.
Die empfohlene Betriebstemperatur ist zwischen +10 bis +40°C. Höhere Temperaturen, besonders wäh-
rend Messungen großer Verbraucher, führen zur Gefahr der Überhitzung und dadurch zu einer Dauerhaften
Zerstörung des Energy Monitor 3000.
Vermeiden Sie den Betrieb unter widrigen Umgebungstemperaturen wie entflammbaren Gasen, Dämpfen
und Staub
Erlauben Sie aus Sicherheitsgründen niemals den Betrieb des Gerätes im nassen Zustand und in feuchter
Umgebung. Bei einer Reinigung oder Wartung muss das Gerät unter jeden Umständen von der
Betriebsspannung getrennt werden.
Kondensatoren im Gerät können noch geladen sein, selbst wenn das Gerät von der Betriebsspannung
getrennt wurde.
In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben von
Messgeräten durch geschultes Personal zu überwachen.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen
Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
Version 07/04
Stecken Sie keine Nadeln, Metalle oder irgendwelche andere Gegenstände in das Gerät!
°
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb
zu setzen und gegen unbeabsichtigtes Inbetriebnehmen zu sichern. Es ist anzunehmen, dass ein gefahrlo-
ser Betrieb nicht mehr gewährleistet ist, wenn das Gerät sichtbare Schäden aufweist, das Gerät nicht mehr
funktioniert, nach längerer Lagerung unter ungünstigen Umständen oder nach schweren
Transportbeanspruchungen.

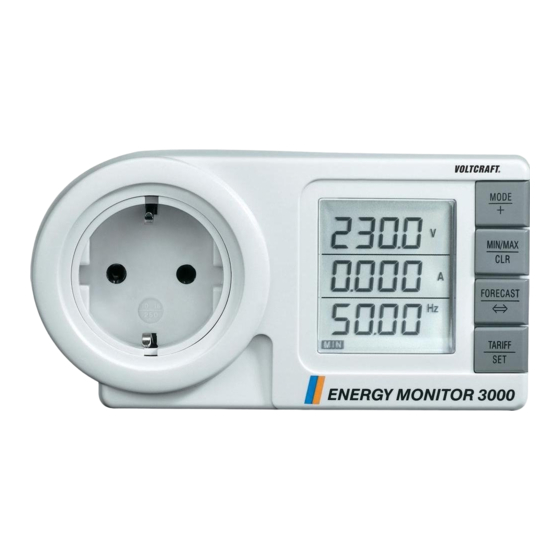

Der Energy Monitor 3000
Eigenschaften
- Überwachung von Spannung, Strom und Frequenz
- Anzeige der Wirk- und Scheinleistung, sowie des Cos phi
- Min-, Max-Wert Speicherung von Spannung, Strom, Frequenz, Wirk- und Scheinleistung, sowie des Cos phi
- Festellen der "An"-Zeit von Geräten die ständig laufen (z.B. Kühlschrank)
- Anzeige der Verbrauchten Energie sowie der entstandenen Stromkosten
- Kostenprognose
- Zwei programmierbare Stromtarife
Anschluss, Inbetriebnahme Einstellungen
Bevor Sie den Energy Monitor 3000 in eine Steckdose stecken oder einen Verbraucher anschließen, muss
der gewünschte Stromtarif eingestellt werden. Die Eingabe des Stromtarifes wird unter Punkt C beschrie-
ben.
A Anzeige der Versorgungsspannung, der Frequenz der Versorgungsspannung und des
Verbraucherstroms
1.Sofort nach Einstecken des Energy Monitor 3000 an eine Steckdose, wird im LCD die
Versorgungsspannung, die Frequenz der Versorgungsspannung und die aktuelle Stromaufnahme des
angeschlossenen Verbraucher angezeigt.
2.Drücken Sie die "MIN/MAX CLR" Taste, um zwischen den Minimum-, Maximum- und aktuellen Werten zu
wechseln.
3.Drücken Sie die "MIN/MAX CLR" Taste länger als 4 Sekunden, werden die Minimum- und Maximum-
Werte gelöscht und auf die aktuellen Werte zurückgesetzt.
4.Durch Drücken der "MODE" Taste wechseln Sie zur Anzeige der Wirk- und Scheinleistung, sowie des Cos
phi.
B Anzeige von Wirkleistung, Scheinleistung, Cos phi und Art der Last
1.Drücken Sie die "MIN/MAX CLR" Taste, um zwischen den Minimum-, Maximum- und aktuellen Werten zu
wechseln.
2.Drücken Sie die "MIN/MAX CLR" Taste länger als 4 Sekunden, werden die Minimum- und Maximum-
Werte gelöscht und auf die aktuellen Werte zurückgesetzt.
3.Durch Drücken der "MODE" Taste wechseln Sie zur Anzeige der verbrauchten Energie in kWh
(Kilowattstunden), der Tarifeinstellung sowie der Anzeige der entstandenen Energiekosten.
C Anzeige der verbrauchten Energie, des eingestellten Stromtarifes und der Energiekosten
1.Drücken und halten Sie die "MIN/MAX CLR" Taste länger als 4 Sekunden, um die "Totalen Energiekosten",
die "Kostenprognose", "kWh", "rec h", und "on h" auf "0" zu setzen.
2.Mit der "Tariff (Set)" Taste können Sie zwischen Tarif 1 und Tarif 2 wechseln, um die "total entstandenen
Kosten" beim jeweiligen Tarif anzuzeigen, bzw. den angezeigten Tarif zu verändern.
3.Zur Veränderung des angezeigten Tarifes drücken und halten Sie die "Tariff (Set)" Taste für 4 Sekunden,
bis die rechte Stelle zu blinken beginnt.
4.Mit der "Mode" Taste erhöhen Sie den Werte der blinkenden Stelle von 0 bis 9, mit der "MIN/MAX CLR"
Taste stellen Sie diese auf 0 zurück. Nach Eingabe des gewünschten Wertes können Sie mit der
"Forecast" Taste die nächste Stelle anwählen.
