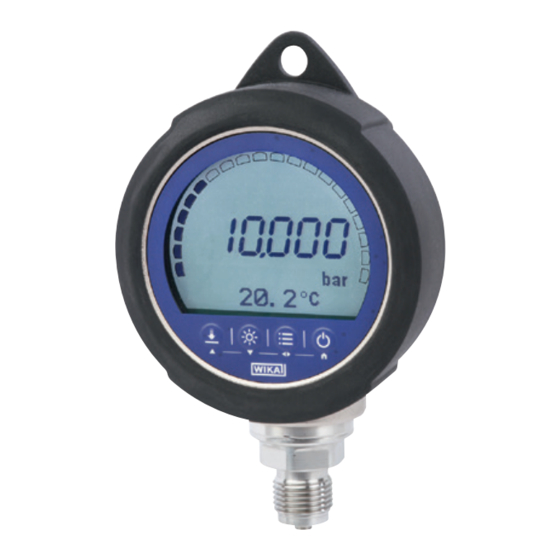

WIKA CPG1500 Betriebsanleitung
Digitalmanometer
Vorschau ausblenden
Andere Handbücher für CPG1500:
- Betriebsanleitung (80 Seiten) ,
- Betriebsanleitung (160 Seiten) ,
- Zusatzbetriebsanleitung (52 Seiten)
Verwandte Anleitungen für WIKA CPG1500
Inhaltszusammenfassung für WIKA CPG1500
- Seite 49 4.3 Spannungsversorgung ....62 4.4 WIKA-Wireless..... . 63 4.5 Anschlüsse .
- Seite 50 ..... . 86 10.3 WIKA-Wireless ..... 87 10.4 Zertifikate/Zeugnisse .
-
Seite 51: Allgemeines
1. Allgemeines Das in der Betriebsanleitung beschriebene Präzisions-Digitalmanometer Typ ■ CPG1500 wird nach dem aktuellen Stand der Technik gefertigt. Alle Komponenten unterliegen während der Fertigung strengen Qualitäts- und Umweltkriterien. Unsere Managementsysteme sind nach ISO 9001 und ISO 14001 zertifiziert. Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit dem Gerät. Voraus- ■... -
Seite 52: Kurzübersicht
Das Präzisions-Digitalmanometer Typ CPG1500 vereint die hohe Genauigkeit der Digital- technik mit dem Komfort und der einfachen Handhabung eines analogen Prüfmanome- ters. Mit einer Genauigkeit von ±0,1 % FS kann das CPG1500 als Kalibriergerät verwen- det werden sowie für jede Anwendung, bei der eine hochgenaue Druckmessung erfor- derlich ist. -
Seite 53: Produktpass
Web-Applikation aufgerufen werden. Web-Applikation Produktseite WIKA - Intelligente Seriennummer Die WIKA - Intelligente Seriennummer und die dazugehörigen Web-Applikation ist das zentrale Tool, in dem alle notwendigen Informationen zu dem speziellen Gerät zu finden sind. Nach Eingabe der intelligenten Seriennummer in der Web-Applikation erscheinen alle gerätespezifischen Details zu der gefertigten Ausführung. - Seite 54 Weiterhin öffnet sich nach Klick auf [E-Mail] eine Email, die bereits die intelligente Seriennummer des aktuell aufgerufenen Gerätes beinhaltet und an einen beliebigen Empfänger, aber auch z.B. an einen entsprechenden WIKA Kontakt gesendet werden kann, um beispielsweise das gleiche Produkt noch einmal nachzube- stellen.
-
Seite 55: Symbolerklärung
... hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und störungsfreien Betrieb hervor. Bestimmungsgemäße Verwendung Dieses Präzisions-Digitalmanometer CPG1500 kann als Kalibriergerät sowie für jede Anwendung, bei der eine hochgenaue Druckmessung erforderlich ist, verwendet werden. Das Gerät ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwen- dungszweck konzipiert und konstruiert und darf nur dementsprechend verwendet werden. -
Seite 56: Sicherheit
▶ Gerät nicht für abrassive und viskose Messstoffe verwenden. ▶ Wird das CPG1500 bei Applikationen mit Druckmedium Öl verwendet, so ist ein anschließender Einsatz bei Brennstoffen oder Gasen auszuschlie- ßen, da dies zu gefährlichen Explosionen und Gefahr für Mensch und Maschine führen kann. -
Seite 57: Beschilderung, Sicherheitskennzeichnungen
3. Sicherheit Beschilderung, Sicherheitskennzeichnungen Typenschild Das Typenschild befindet sich auf der Rückseite des CPG1500 auf dem Batteriefachde- ckel. 0158 Precision digital pressure gauge CPG1500-ST-A-S-BG440-GDSZ-53-W 0...40 bar 0,05 % FS S# 12345678901 06/2016 IECEx BVS 16.0033X BVS 16 ATEX E043 X... -
Seite 58: Ex-Kennzeichnung
Das Gehäuse besteht aus Aluminium. Das Gerät ist geschützt gegen mechanische ■ Stöße zu installieren, um Schlag- und Reibfunken zu vermeiden. Das Gerät ist so zu installieren, dass prozessbedingte elektrostatische Aufladungen, ■ z. B. durch vorbeiströmende Medien, ausgeschlossen werden. WIKA Betriebsanleitung, Typ CPG1500... -
Seite 59: Zugelassene Batterien
Die Nichtbeachtung dieser Inhalte und Anweisungen kann zum Verlust des Explosionsschutzes führen. ▶ Nur die unten aufgelisteten Batterien verwendet! ▶ Den Batteriewechsel nur außerhalb des explosionsgefährdeten Bereiches durchführen! Batterietyp Hersteller Batteriebezeichnung 4006 Rayovac Rayovac Maximum Plus MN1500 Duracell Duracell Plus Power MN1500 Duracell Duracell Simply WIKA Betriebsanleitung, Typ CPG1500... -
Seite 60: Frontfolie
Rahmen und ersten drei Segmente leuchten Batteriestatus 60 % Rahmen und ersten zwei Segmente leuchten Batteriestatus 40 % Rahmen und erstes Segment leuchten Batteriestatus 20 % Rahmen leuchtet dauerhaft ⇒ Neue Batterien einsetzen (siehe Kapitel 8.2 „Batteriewechsel“). WIKA Betriebsanleitung, Typ CPG1500... -
Seite 61: Aufbau Und Funktion
Tare Aktive TARA-Funktion Funktionstasten Das CPG1500 wird über 4 Funktionstasten gesteuert, wobei jede Taste eine Haupt- und eine Nebenfunktion hat. Generell gelten die auf den Tasten aufgedruckten Hauptfunktio- nen: „ZERO“, „LIGHT“, „MENU“, „ON/OFF“. Sobald die Taste [MENU] aktiviert wurde gelten die Nebenfunktionen. Diese sind von links nach rechts: Cursor hoch „UP / ▲“, Cursor runter „DOWN / ▼“, Cursor links/rechts „L / ◀“... -
Seite 62: Integrierter Datenlogger
1 x drücken der [LIGHT]-Taste (Licht = An) ■ 2 x drücken der [LIGHT]-Taste (Licht = Aus) ■ Ist das CPG1500 im Menü-Modus, kann mit kurzem Betätigen der [LIGHT]- Taste der Cursor nach unten bewegt werden. ZERO-Taste Aktueller Druckwert wird auf „0“ (rel.) oder Referenzdruck (abs.) gesetzt. -
Seite 63: Wika-Wireless
WIKA-Wireless Classic oder WIKA-Wireless Classic mit WIKA-Wireless Low Energy (= LE) unterschieden werden. WIKA-Wireless Low Energy (= LE) wird benötigt um über die Smartphone App myWIKA- device mit einem IOS-fähigen Mobiltelefon zu kommunizieren. Für eine Verbindung mit PC und/oder einem Android-fähigen Gerät wird empfohlen WIKA-Wireless Classic zu wählen. -
Seite 64: Transport, Verpackung Und Lagerung
5. Transport, Verpackung und Lagerung 5. Transport, Verpackung und Lagerung Transport Das Präzisions-Digitalmanometer Typ CPG1500 auf eventuell vorhandene Transport- schäden untersuchen. Offensichtliche Schäden unverzüglich mitteilen. VORSICHT! Beschädigungen durch unsachgemäßen Transport Bei unsachgemäßem Transport können Sachschäden in erheblicher Höhe entstehen. ▶... -
Seite 65: Inbetriebnahme, Betrieb
Bei diesen Messstoffen müssen über die gesamten allgemeinen Regeln hinaus die einschlägigen Vorschriften beachtet werden. Mechanische Montage VORSICHT! Beschädigung des Gerätes Um eine mögliche Schädigung des CPG1500 oder der Testeinrichtung zu vermeiden, wie folgt vorgehen: ▶ Auf saubere und einwandfreie Gewindeanschlüsse achten. ▶... -
Seite 66: Elektrische Montage
Firmwareversion angezeigt. Zurückstellung der Anzeige auf 0: Die [ZERO]-Taste drücken. Das CPG1500 ist vor jedem Gebrauch mit der [ZERO]-Taste auf 0 zu stellen. MAX/MIN: Das CPG1500 speichert den Minimal- und Maximaldruck im Speicher. Dieser Wert kann unter „MENU / MESSMODUS / SPITZENWERTE“ aktiviert werden und wird im Textfeld angezeigt. -
Seite 67: Menüfunktionen
Einheit bar (Voreinstellung) mbar kg/cm² O (4 °C) O (60 °F) O (20 °C) mmHg cmHg inHg inHg (0 °C) inHg (60 °F) kp/cm² lbf/ft² kN/m² Torr micron feet inch UserUnit 1 UserUnit 2 UserUnit 3 WIKA Betriebsanleitung, Typ CPG1500... - Seite 68 Offset (0.0000) [Limit: ±9.9999 {auflösungsabhängig}] Mittelwert Aus (Voreinstellung) Interval (10 s) [Limit: 300 s] Rate Aus (Voreinstellung) /min Auflösung 5 (Voreinstellung) 5-1/2 Dämpfung Aus (Voreinstellung) niedrig mittel hoch Messrate 3/s (Voreinstellung) 10/s 50/s [max. Geschwindigkeit] Logger Interval WIKA Betriebsanleitung, Typ CPG1500...
- Seite 69 Dauer (0000 h 00 min 01 s) [Limit: 9999 h 59 min 59 s] Startzeit Startzeit (00 h 00 min) [Limit: 23 h 59 min] Letztes löschen Nein (Voreinstellung) Alles löschen Nein (Voreinstellung) Voreinstellungen Wireless Aus (Voreinstellung) WIKA Betriebsanleitung, Typ CPG1500...
- Seite 70 70 % 80 % Uhrzeit hh : mm : ss [AM / PM] Zeitformat 24 h (Voreinstellung) 12 h [AM / PM] Datum DD / MM /JJJJ Datumformat dd.mm.yyyy (Voreinstellung) dd/mm/yyyy mm/dd/yyyy yyyy-mm-dd Werksreset Nein (Voreinstellung) WIKA Betriebsanleitung, Typ CPG1500...
-
Seite 71: Druckeinheiten
Bei der Einstellung „Dämpfung“ kann zwischen drei verschiedenen, fest vorgegebenen Filtereinstellungen gewählt werden. Bei „Aus“ ist das Filter inaktiv und nicht wirksam. Dabei wird nur die Anzeige auf dem CPG1500 gedämpft. Der Druckwert, der über die Wireless-Übertragung ausgelesen wird oder die Werte die in den Logger geschrieben werden, werden nicht gedämpft. -
Seite 72: Abtastrate Konfigurieren
Verändern der Einstellungen ist dann nicht möglich. Ist die „ZERO“-Sperre nicht gesetzt, ist die Funktion „ZERO“ weiterhin möglich. Die einzelnen Sperren können nur über Kalibriersoftware WIKA-Cal per Wireless-Übertra- gung gesetzt werden. Hierzu ist die Eingabe der 4-stelligen PIN notwendig. Diese ist im Auslieferungszustand „0000“... -
Seite 73: Kommunikation Mit Der Kalibriersoftware Wika-Cal
Das WIKA-Wireless Symbol leuchtet dauerhaft, wenn eine Verbindung hergestellt ist. 6.5.2 WIKA-Cal-Konfiguration (auch mit der Demoversion möglich) 1. In der WIKA-Cal im „Objektmanager / Normale (Druck)“ CPG1500 als Normal festlegen und dem Arbeitsplatz zuordnen. 2. Menüpunkt „Objektmanager / Arbeitsplatz“ öffnen. -
Seite 74: Allgemein
Die Kommunikation ist korrekt, wenn nach dem Drücken der Schaltfläche [Test] der am Gerät angezeigte Druckwert angezeigt wird. ⇒ Ist die Funktion „WIKA-Wireless“ im CPG1500 nicht aktiviert, erscheint eine Fehlermeldung. „WIKA-Wireless“ im CPG1500 aktivieren, siehe Kapitel 6.5.1 „WIKA-Wireless im CPG1500 aktivieren“... - Seite 75 Spezifische Druckeinheiten mit dazugehörigem Faktor können gesetzt oder auch benut- zerdefinierte Einheiten eingegeben werden. Sensor Die Sensorwerte werden angezeigt und können ausgelesen werden: Anzeige Die Anzeige wird hier eingestellt Fehlerdiagnose Eine Fehlerbeschreibung und Fehlercode werden angezeigt. WIKA Betriebsanleitung, Typ CPG1500...
-
Seite 76: Wika-Cal - Log-Template
Die Funktion „Neuer Log“ öffnet ein neues Loggerprotokoll. Nach der Eingabe aller Parameter muss im Kommunikationsfenster die Zeile „Wireless- Adresse“ gedrückt werden. Das verwendete CPG1500 auswählen und bestätigen. Durch Drücken auf die Grafik [Messergebnisse] wird der Loggervorgang gestartet. Erneut Loggen Loggervorgänge können wiederholt werden... -
Seite 77: App „Mywika Device
6. Inbetriebnahme, Betrieb 6.5.4 App „myWIKA device” Über die App „myWIKA device“ und die WIKA-Wireless-Verbindung lässt sich das CPG1500 per Handy bequem für Kalibrier- und Log-Aufgaben konfigurieren. Während der Druckmessung wird der Wert in der benötigten Einheit direkt auf dem Handy angezeigt. -
Seite 78: Störungen
Notwendige Schutzausrüstung verwenden. VORSICHT! Körperverletzungen, Sach- und Umweltschäden Können Störungen mit Hilfe der aufgeführten Maßnahmen nicht beseitigt werden, das Präzisions-Digitalmanometer Typ CPG1500 unverzüglich außer Betrieb setzen. ▶ Sicherstellen, dass kein Druck bzw. Signal mehr anliegt und gegen verse- hentliche Inbetriebnahme schützen. -
Seite 79: Maßnahmen
Werkzeuge: Gabelschlüssel SW 27 oder Drehmomentschlüssel Kontaktdaten siehe Kapitel 1 „Allgemeines“ oder Rückseite der Betriebsan- leitung. Wartung Das Präzisions-Digitalmanometer CPG1500 ist wartungsfrei. Reparaturen sind ausschließlich vom Hersteller durchzuführen. Ausgenommen ist der Austausch der Alkalibatterie. Nur Originalteile verwenden (siehe Kapitel 11 „Zubehör“). -
Seite 80: Batteriewechsel
Kapitel 3.6.2 „Zugelassene Batterien“. 5. Batteriedeckel aufsetzten und mit den drei Schrauben festschrauben. ⇒ Die obere Schraube zuerst anziehen. Abb. 1 - Position des Batteriefachs Wird das Gerät längere Zeit nicht benutzt, die Batterien herausnehmen. WIKA Betriebsanleitung, Typ CPG1500... -
Seite 81: Reinigung
Es wird empfohlen, das Gerät in regelmäßigen Zeitabständen von ca. 12 Monaten durch den Hersteller rekalibrieren zu lassen. Die Grundeinstellungen werden wenn notwendig korrigiert. Der Kalibrieraufkleber wird seitlich am CPG1500 angebracht. Bei Geräten mit Gummi- schutzkappe befindet sich dieser oben unter der Schutzkappe. Abb. 2 - CPG1500 mit Abb. -
Seite 82: Demontage, Rücksendung Und Entsorgung
Schutzausrüstung: Schutzhandschuhe, Schutzbrille Werkzeuge: Gabelschlüssel SW 27 oder Drehmomentschlüssel WARNUNG! Körperverletzungen, Sach- und Umweltschäden durch Messstoffreste Messstoffreste am ausgebauten Präzisions-Digitalmanometer Typ CPG1500 können zur Gefährdung von Personen, Umwelt und Einrichtung führen. ▶ Angaben im Sicherheitsdatenblatt für den entsprechenden Messstoff beachten. -
Seite 83: Rücksendung
9. Demontage, Rücksendung und Entsorgung Rücksendung Beim Versand des Gerätes unbedingt beachten: Alle an WIKA gelieferten Geräte müssen frei von Gefahrstoffen (Säuren, Laugen, Lösun- gen, etc.) sein und sind daher vor der Rücksendung zu reinigen. WARNUNG! Körperverletzungen, Sach- und Umweltschäden durch Messstoffreste Messstoffreste am ausgebauten Gerät können zur Gefährdung von Perso-... -
Seite 84: Technische Daten
0 ... 5 0 ... 10 0 ... 15 0 ... 20 0 ... 30 0 ... 50 0 ... 60 0 ... 100 0 ... 150 0 ... 200 0 ... 300 0 ... 500 WIKA Betriebsanleitung, Typ CPG1500... - Seite 85 5) Ist durch die Gesamt-Messunsicherheit definiert, welche durch den Erweiterungsfaktor (k = 2) ausgedrückt wird und folgende Faktoren beinhaltet: die gerätespezifische Performance, Messunsicherheit des Referenzgerätes, Langzeitstabilität, Einfluss durch Umgebungsbedingungen, Drift und Temperatureinflüsse über den kompensierten Bereich bei periodischem Nullpunktabgleich. 6) Bei einer Messrate von ≤ 3 Messwerten pro Sekunde WIKA Betriebsanleitung, Typ CPG1500...
-
Seite 86: Grundgerät
Spannungsversorgung Hilfsenergie 3 x 1,5 V AA-Alkalibatterien Maximale Spannung DC 4,95 V (Funkenzündung) Batterielebensdauer typisch 2.000 … 2.500 h (ohne Hintergrundbeleuchtung und WIKA- Wireless nicht aktiv) Batteriestandsanzeige Symbolanzeige mit 4 Balken zeigt in 25-%-Schritten den Batteriestatus WIKA Betriebsanleitung, Typ CPG1500... -
Seite 87: Wika-Wireless
Standard: inkl. Batterien ca. 680 g (1,5 lbs) mit Gummischutzkappe: ca. 820 g (1,81 lbs) 7) Die Einstellung der benutzerdefinierten Einheiten ist ausschließlich über die Software WIKA-Cal möglich. Das CPG1500 muss mit WIKA-Wireless ausgestattet sein. 8) Zur Verwendung der Loggerfunktion wird die Software WIKA-Cal benötigt. - Seite 88 Geräte mit FCC / IC Kennzeichnung sind ebenfalls für USA und Kanada zugelassen. Prüfen Sie ob diese Zulassungen für Ihr Land gelten. Es ist nicht erlaubt in Ländern ohne gültige Funkzulassung WIKA-Wireless zu nutzen. Dieses Gerät erfüllt Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den beiden folgenden Bedingungen: 1.
-
Seite 89: Zertifikate/Zeugnisse
1 Jahr (abhängig von den Nutzungsbedingungen) rungsintervall 1) Kalibriert bei senkrechter Einbaulage mit dem Prozessanschluss nach unten ausgerichtet Zulassungen und Zertifikate siehe Internetseite Weitere technische Daten siehe WIKA-Datenblatt CT 10.51 und Bestellunterlagen. 10.5 Abmessungen in mm (in) 10.5.1 CPG1500 ohne Gummischutzkappe 58,9 (2,32) Ø... -
Seite 90: Cpg1500 Mit Gummischutzkappe
10. Technische Daten 10.5.2 CPG1500 mit Gummischutzkappe Ø 108,4 (4,27) 66,4 (2,61) 5 (0,20) 36,8 (1,45) G 1/2 Ø 36 (1,42) Ø 44,4 (1,75) 10.6 Gewindeanschlüsse Gewindeanschluss G ½ G 1/2 Ø 36 (1,42) Ø 44,4 (1,75) WIKA Betriebsanleitung, Typ CPG1500... - Seite 91 10. Technische Daten Gewindeanschluss G ¼ G 1/4 Ø 36 (1,42) Ø 44,4 (1,75) Gewindeanschluss ½ NPT 1/2 NPT Ø 36 (1,42) Ø 44,4 (1,75) Gewindeanschluss ¼ NPT 1/4 NPT Ø 36 (1,42) Ø 44,4 (1,75) WIKA Betriebsanleitung, Typ CPG1500...
- Seite 92 10. Technische Daten Gewindeanschluss M16 Ø 36 (1,42) Ø 44,4 (1,75) Gewindeanschluss M20 Ø 36 (1,42) Ø 44,4 (1,75) Gewindeanschluss 9/16 - 18 UNF 9/16" Ø 36 (1,42) Ø 44,4 (1,75) WIKA Betriebsanleitung, Typ CPG1500...
-
Seite 93: Zubehör
Diverse Prozessanschlussadapter ■ Druckerzeugung Pneumatische Prüfpumpen ■ Hydraulische Prüfpumpen ■ Prüfkoffer Diverse Kalibrierkoffer inkl. Druckerzeugung ■ Software Kalibriersoftware WIKA-Cal ■ Einbau Montageflansch ■ Sonstiges DKD/DAkkS-zertifizierte Genauigkeit ■ Gummischutzkappe für Gehäuse ■ WIKA-Zubehör finden Sie online unter www.wika.de. WIKA Betriebsanleitung, Typ CPG1500... -
Seite 94: Anlage: Eu-Konformitätserklärung
Anlage: EU-Konformitätserklärung WIKA Betriebsanleitung, Typ CPG1500... - Seite 95 WIKA Betriebsanleitung, Typ CPG1500...
- Seite 96 WIKA subsidiaries worldwide can be found online at www.wika.com. WIKA-Niederlassungen weltweit finden Sie online unter www.wika.de. WIKA Alexander Wiegand SE & Co. KG Alexander-Wiegand-Straße 30 63911 Klingenberg • Germany Tel. +49 9372 132-0 +49 9372 132-406 info@wika.de www.wika.de WIKA operating instructions, model CPG1500...
