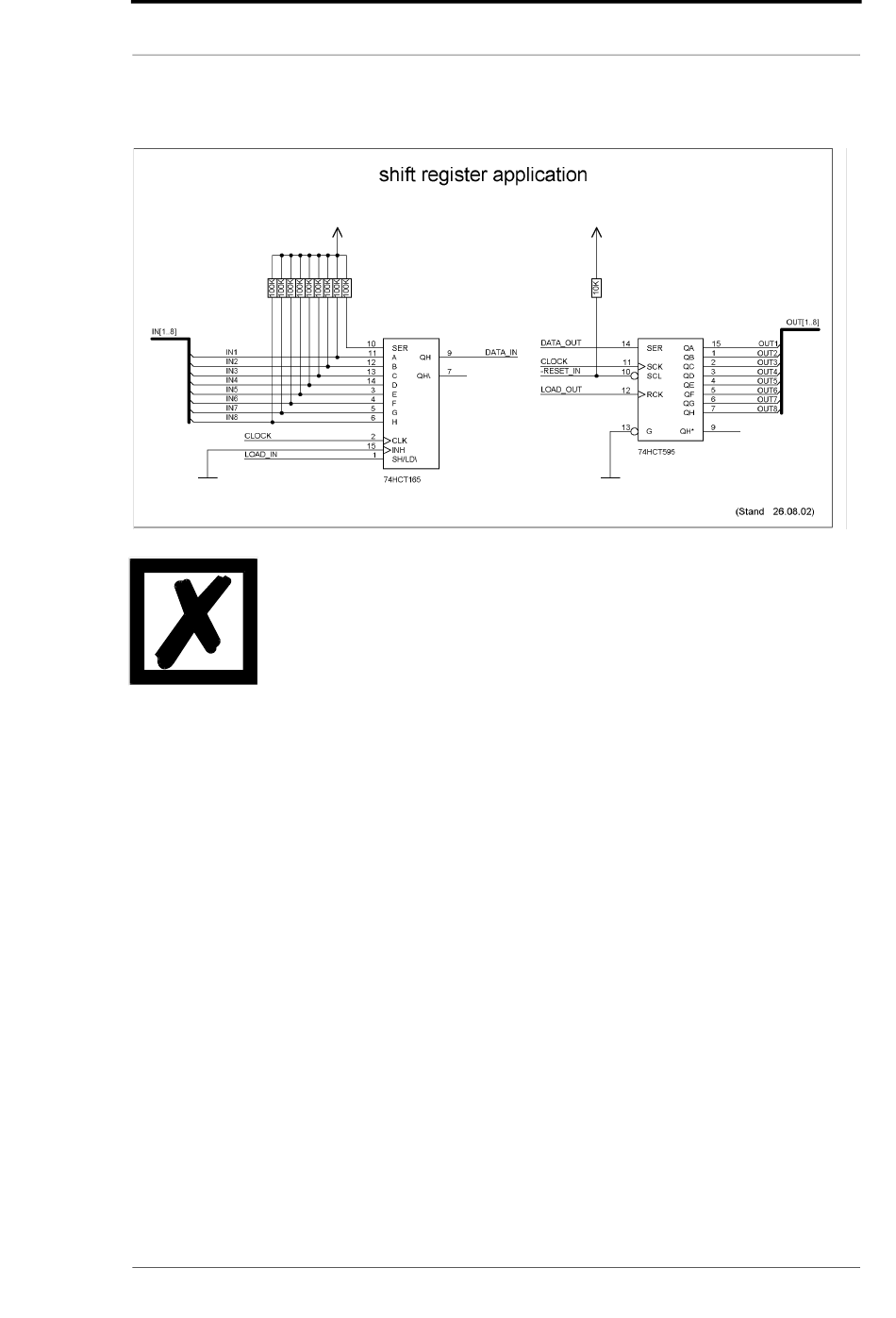

Beim in diesem Beispiel eingesetzten 74HCT595 ist der Einschaltzu-
stand undefiniert, dafür können aber über den OutEnable-Pin 13 die
Ausgänge in den Tri-State Zustand versetzt werden. Ist es in einer Appli-
kation wichtiger einen definierten Einschaltzustand zu bekommen, und
der OutEnable-Pin nicht notwendig, kann hier z.B. der 74HCT594 ver-
wendet werden.
Hinweis:
Es ergeben sich folgende Empfehlungen für den im UNIGATE
Switch:
Kompatible Isolationstransformatoren:
• Pulse H1102
• Transpower HB726
• Bel Fuse S558-5999-U7
• YCL PT163020
• DELTA LF8505
