PROFINET

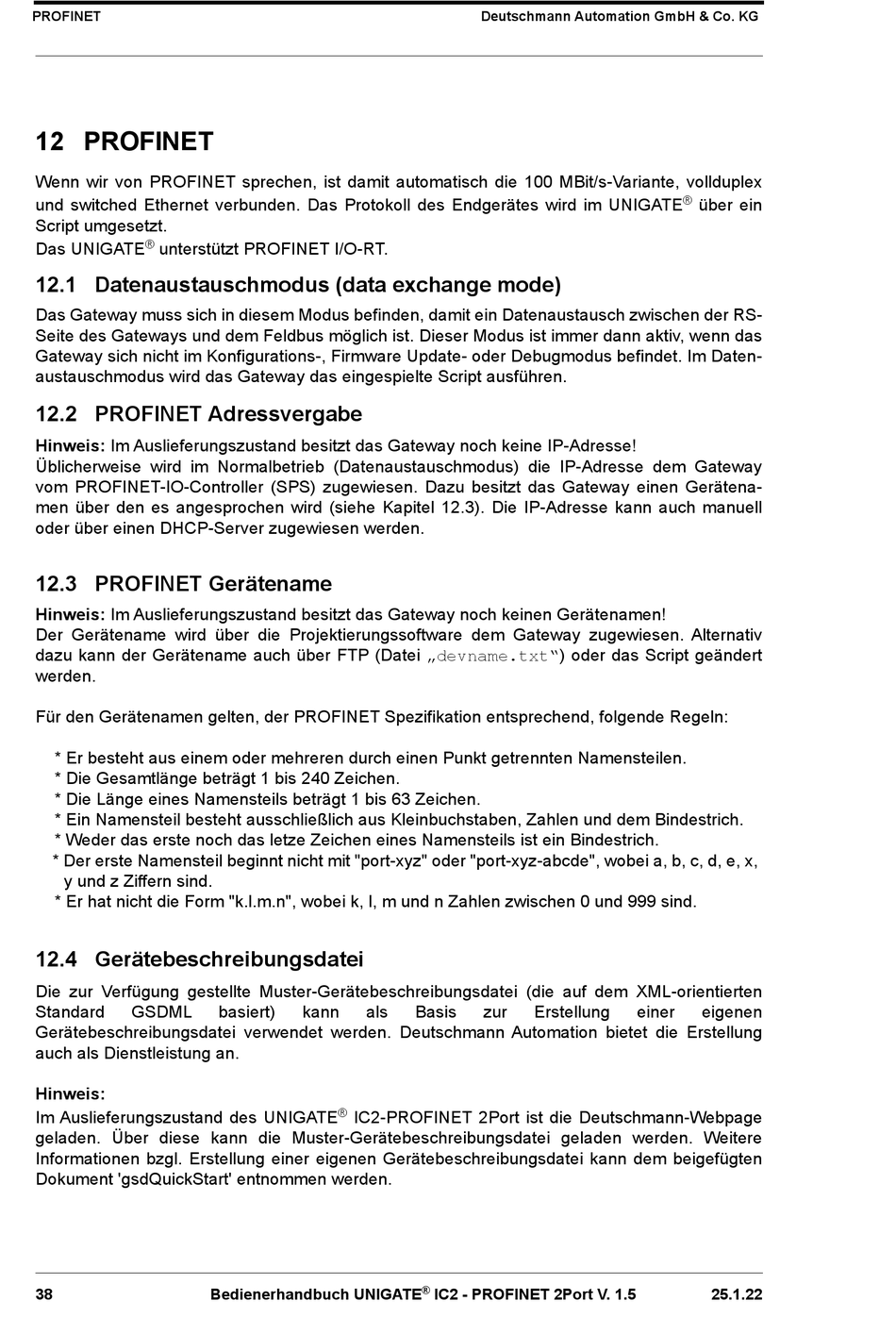

12 PROFINET
Wenn wir von PROFINET sprechen, ist damit automatisch die 100 MBit/s-Variante, vollduplex
und switched Ethernet verbunden. Das Protokoll des Endgerätes wird im UNIGATE
Script umgesetzt.
®
Das UNIGATE
unterstützt PROFINET I/O-RT.
12.1 Datenaustauschmodus (data exchange mode)
Das Gateway muss sich in diesem Modus befinden, damit ein Datenaustausch zwischen der RS-
Seite des Gateways und dem Feldbus möglich ist. Dieser Modus ist immer dann aktiv, wenn das
Gateway sich nicht im Konfigurations-, Firmware Update- oder Debugmodus befindet. Im Daten-
austauschmodus wird das Gateway das eingespielte Script ausführen.
12.2 PROFINET Adressvergabe
Hinweis: Im Auslieferungszustand besitzt das Gateway noch keine IP-Adresse!
Üblicherweise wird im Normalbetrieb (Datenaustauschmodus) die IP-Adresse dem Gateway
vom PROFINET-IO-Controller (SPS) zugewiesen. Dazu besitzt das Gateway einen Gerätena-
men über den es angesprochen wird (siehe Kapitel 12.3). Die IP-Adresse kann auch manuell
oder über einen DHCP-Server zugewiesen werden.
12.3 PROFINET Gerätename
Hinweis: Im Auslieferungszustand besitzt das Gateway noch keinen Gerätenamen!
Der Gerätename wird über die Projektierungssoftware dem Gateway zugewiesen. Alternativ
dazu kann der Gerätename auch über FTP (Datei „devname.txt") oder das Script geändert
werden.
Für den Gerätenamen gelten, der PROFINET Spezifikation entsprechend, folgende Regeln:
* Er besteht aus einem oder mehreren durch einen Punkt getrennten Namensteilen.
* Die Gesamtlänge beträgt 1 bis 240 Zeichen.
* Die Länge eines Namensteils beträgt 1 bis 63 Zeichen.
* Ein Namensteil besteht ausschließlich aus Kleinbuchstaben, Zahlen und dem Bindestrich.
* Weder das erste noch das letze Zeichen eines Namensteils ist ein Bindestrich.
* Der erste Namensteil beginnt nicht mit "port-xyz" oder "port-xyz-abcde", wobei a, b, c, d, e, x,
y und z Ziffern sind.
* Er hat nicht die Form "k.l.m.n", wobei k, l, m und n Zahlen zwischen 0 und 999 sind.
12.4 Gerätebeschreibungsdatei
Die zur Verfügung gestellte Muster-Gerätebeschreibungsdatei (die auf dem XML-orientierten
Standard
GSDML
Gerätebeschreibungsdatei verwendet werden. Deutschmann Automation bietet die Erstellung
auch als Dienstleistung an.
Hinweis:
Im Auslieferungszustand des UNIGATE
geladen. Über diese kann die Muster-Gerätebeschreibungsdatei geladen werden. Weitere
Informationen bzgl. Erstellung einer eigenen Gerätebeschreibungsdatei kann dem beigefügten
Dokument 'gsdQuickStart' entnommen werden.
38
basiert)
kann
als
®
IC2-PROFINET 2Port ist die Deutschmann-Webpage
Bedienerhandbuch UNIGATE
Deutschmann Automation GmbH & Co. KG
Basis
zur
Erstellung
®
IC2 - PROFINET 2Port V. 1.5
®
über ein
einer
eigenen
25.1.22
